Toyota COROLLA HBWINDSHIELD WIPER

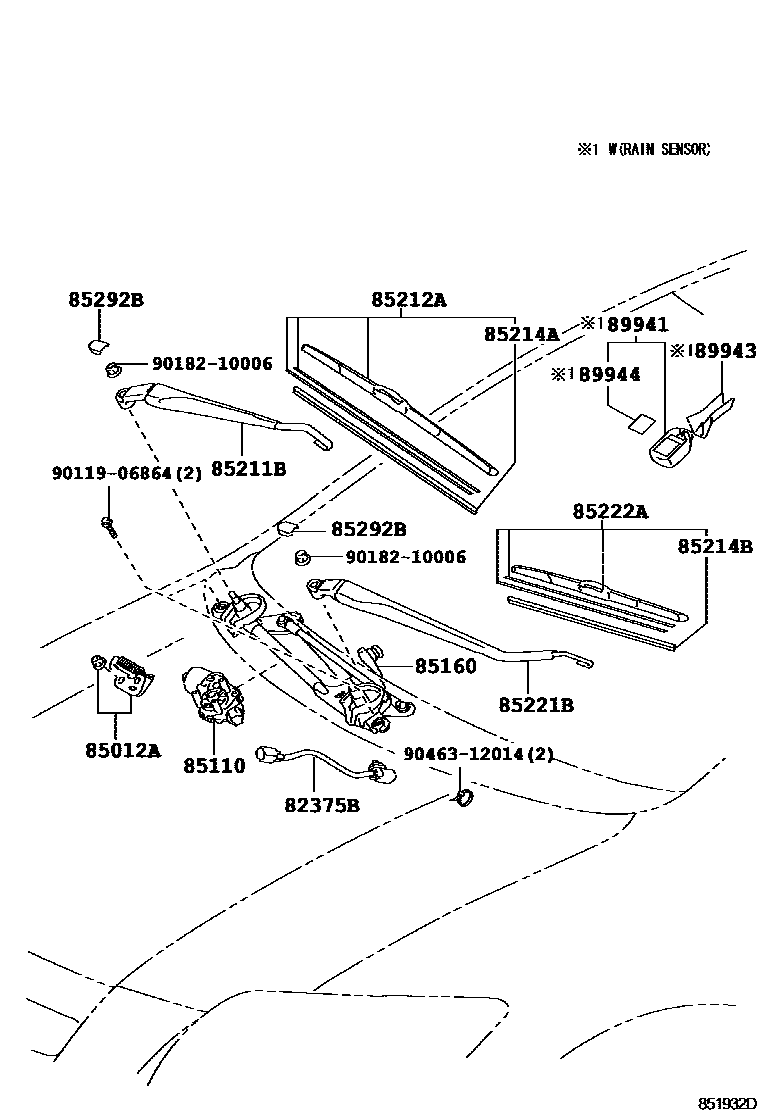

Parts diagram
82375BWIRE, WIPER MOTOR
main82375-12320i200703-200910
85012ACRANK SUB-ASSY, FRONT WIPER
main85012-58030i200703-200910
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-1A080i200703-200910
85160LINK ASSY, WINDSHIELD WIPER
main85150-12A00i200703-200910
85211BARM, FRONT WIPER, RH
main85211-12490i200703-200704
main85211-12491i200704-200910
85212ABLADE, FR WIPER, RH
main85212-12450i200703-200910
85214ARUBBER, WIPER, RH
main85214-68020i200703-200910
85214BRUBBER, WIPER, LH
main85214-28090i200703-200910
85221BARM, FRONT WIPER, LH
main85221-12430i200703-200704
main85221-12431i200704-200910
85222ABLADE, FR WIPER, LH
main85222-28160i200703-200910
85292BCAP, FRONT WIPER ARM HEAD
main85292-13010i200703-200910
89941SENSOR, RAIN
main89941-42010i200910
89943COVER, RAIN SENSOR
main89943-28010i200910
89944TAPE, RAIN SENSOR
main89944-42010i200910
9011906864
9018210006
9046312014

17 parts on this diagram · 1 diagram in section

WINDSHIELD WIPER for Toyota COROLLA HB

This section contains 17 genuine Toyota parts for the WINDSHIELD WIPER system of the Toyota COROLLA HB. Key components include: WIRE, WIPER MOTOR, CRANK SUB-ASSY, FRONT WIPER, MOTOR ASSY, WINDSHIELD WIPER, LINK ASSY, WINDSHIELD WIPER, ARM, FRONT WIPER, RH.
