Toyota COROLLA HBSTARTER

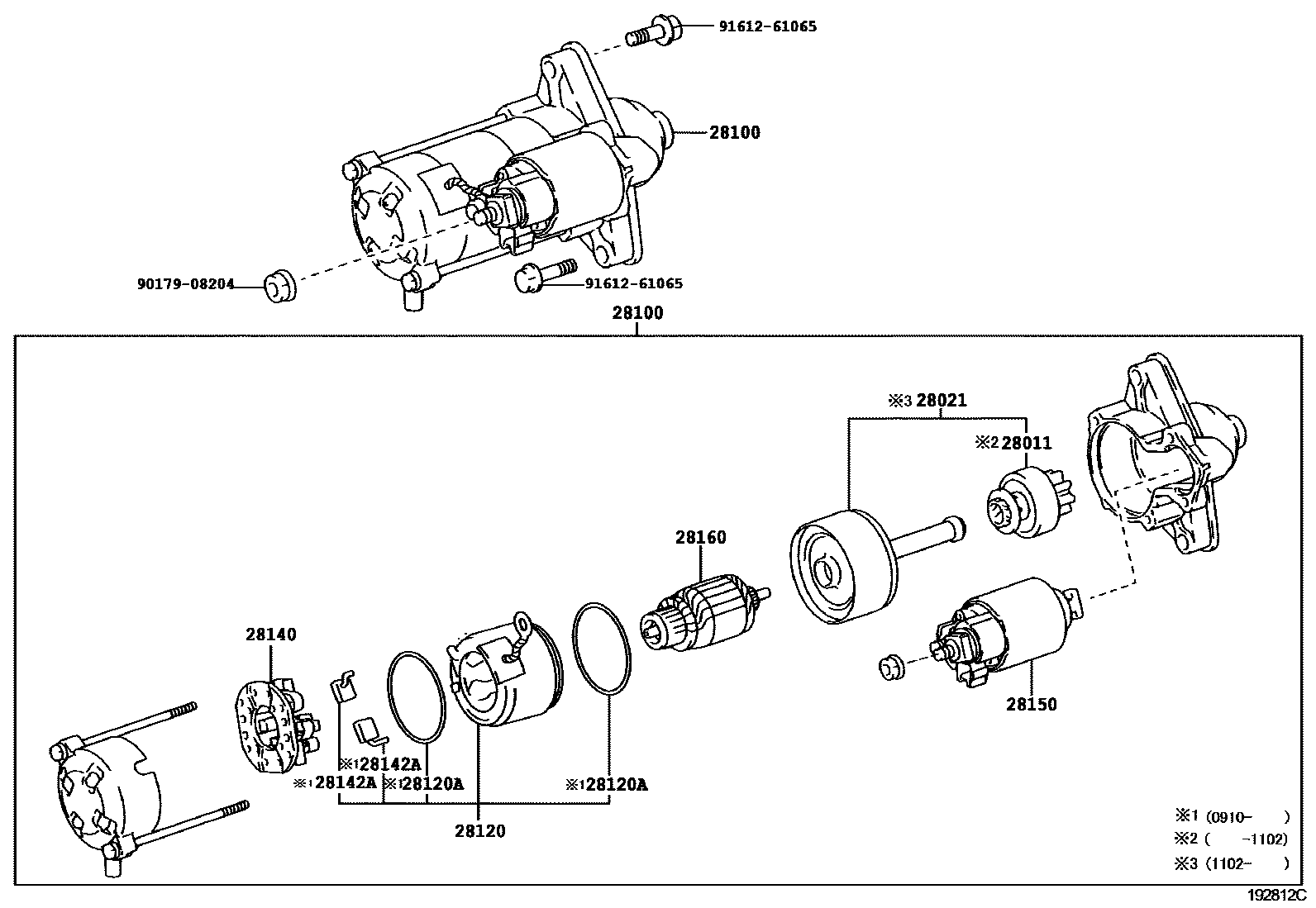

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-70020i200703-201102
28021CLUTCH SUB-ASSY, STARTER CENTER BEARING
main28021-70020i201102
28100STARTER ASSY
main28100-37020i200703-200906
12V 0.8KW
main28100-37021i200907-200910
12V 0.8KW
28120YOKE ASSY, STARTER
main28120-47120i200907-200910
main28120-70020i200703-200907
28120ARING, O(FOR STARTER YOKE)
main90099-14092i200910
28140HOLDER ASSY, STARTER BRUSH
main28140-70020i200703-200910
28142ASTARTER KIT
main28142-70020i200910
28150SWITCH ASSY, MAGNET STARTER
main28150-22100i200703-200910
28160ARMATURE ASSY, STARTER
main28160-70021i200703-200910
9017908204
9161261065

11 parts on this diagram · 1 diagram in section

STARTER for Toyota COROLLA HB

This section contains 11 genuine Toyota parts for the STARTER system of the Toyota COROLLA HB. Key components include: CLUTCH SUB-ASSY, STARTER, CLUTCH SUB-ASSY, STARTER CENTER BEARING, STARTER ASSY, YOKE ASSY, STARTER, RING, O(FOR STARTER YOKE).
