Toyota COROLLA HB/LBREAR WIPER

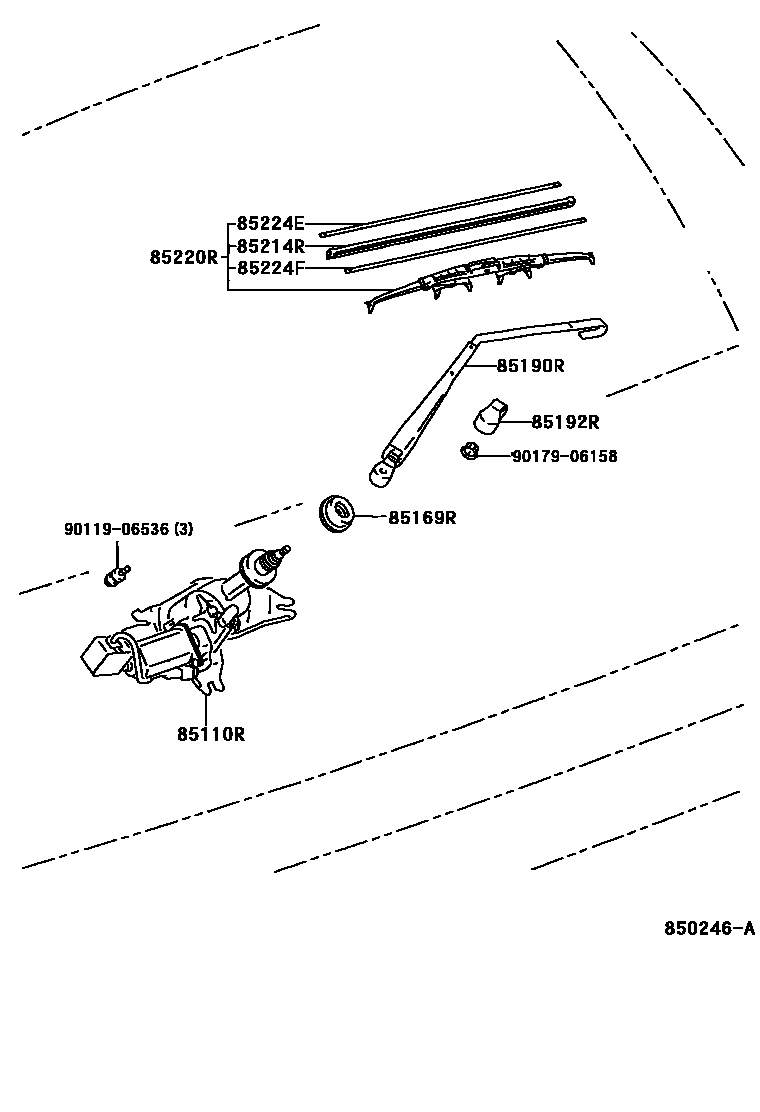

Parts diagram
85110RMOTOR ASSY, REAR WIPER
main85130-0W010i199704-200008
main85130-0W011i200008-200111
main85130-12850i199704-200107
85169RWASHER, REAR WIPER LINK PIVOT, NO.1
main85143-02010i199809-200111
main85143-12770i199704-200109
main85143-12780i199704-200107
85190RARM ASSY, REAR WIPER
main85241-0W010i199704-200111
main85241-12090i199704-200107
85192RCOVER, REAR WIPER ARM
main85192-13060i199704-199910
main85244-0W010i199704-200111
85214RRUBBER, REAR WIPER
main85214-0W050i199704-200111
main85214-12290i199704-200107
85220RBLADE ASSY, REAR WIPER
main85242-0W010i199704-200111
main85242-12080i199704-200107
85224EPLATE, REAR WIPER RUBBER BACKING, NO.1
main85224-0W050i199704-200111
main85224-44030i199704-200107
85224FPLATE, REAR WIPER RUBBER BACKING, NO.2
main85224-0W050i199704-200111
main85224-44030i199704-200107
9011906536
9017906158

10 parts on this diagram · 2 diagrams in section
