Toyota COROLLA HATCHBACKBACK DOOR LOCK & HANDLE

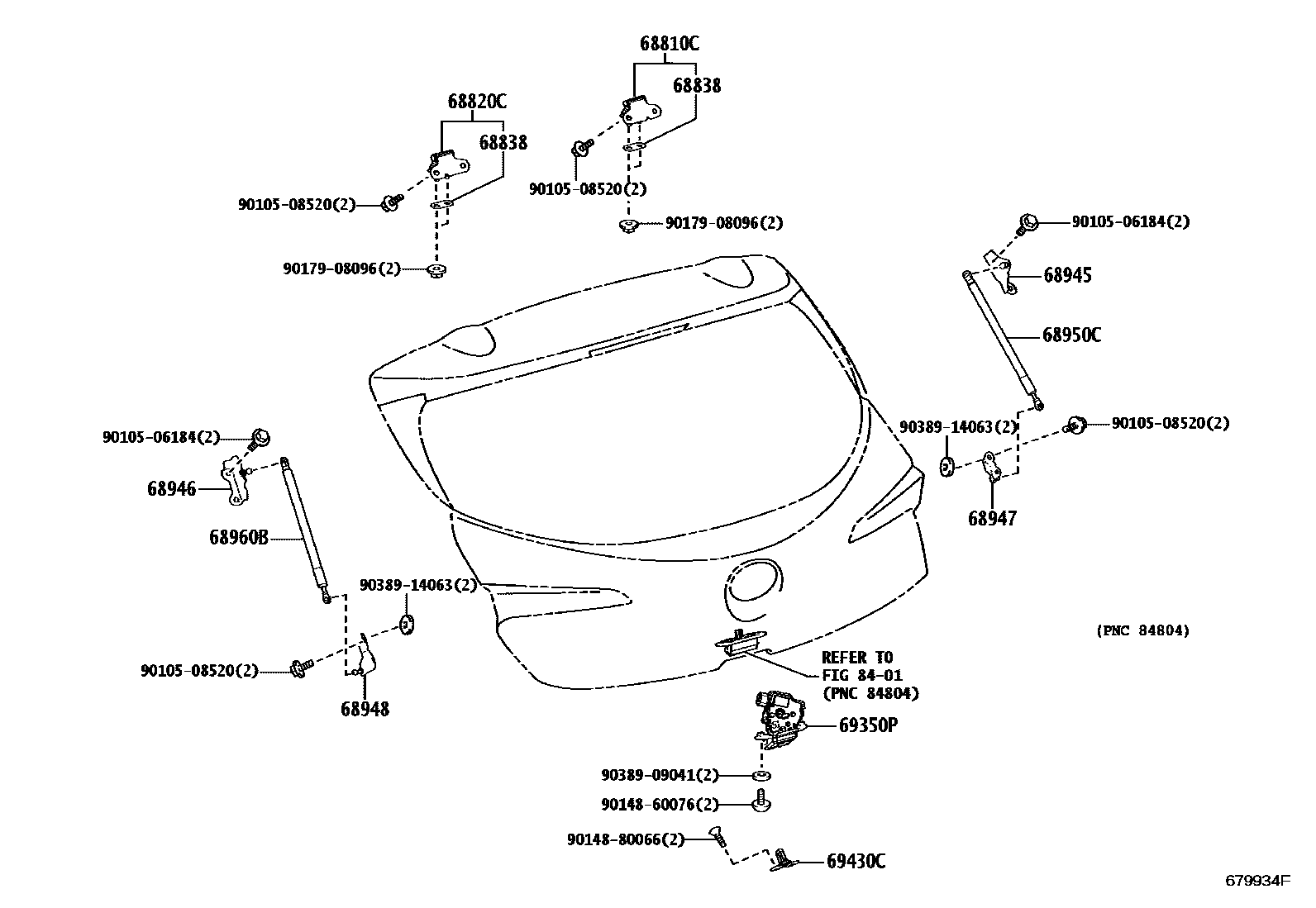

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-12050i201806-202209
68820CHINGE ASSY, BACK DOOR, LH
main68820-12030i201806-202209
68838PAD, BACK DOOR HINGE, NO.1
main68838-47020i201806-202209
T=1.5
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-12080i201806-202209
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68946-12050i201806-202209
68947BRACKET, BACK DOOR DAMPER STAY, LOWER RH
main68947-12070i201806-202209
68948BRACKET, BACK DOOR DAMPER STAY, LOWER LH
main68948-12070i201806-202209
68950CSTAY ASSY, BACK DOOR, RH
main68950-0WE20i201806-202209
68960BSTAY ASSY, BACK DOOR, LH
main68960-0WE20i201806-202209
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-13380i201806-202209
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-52050i201806-202209
8401
9010506184
9010508520
9014860076
9014880066
9017908096
9038909041
9038914063

19 parts on this diagram · 1 diagram in section
