Toyota COROLLA FXLOCK CYLINDER SET

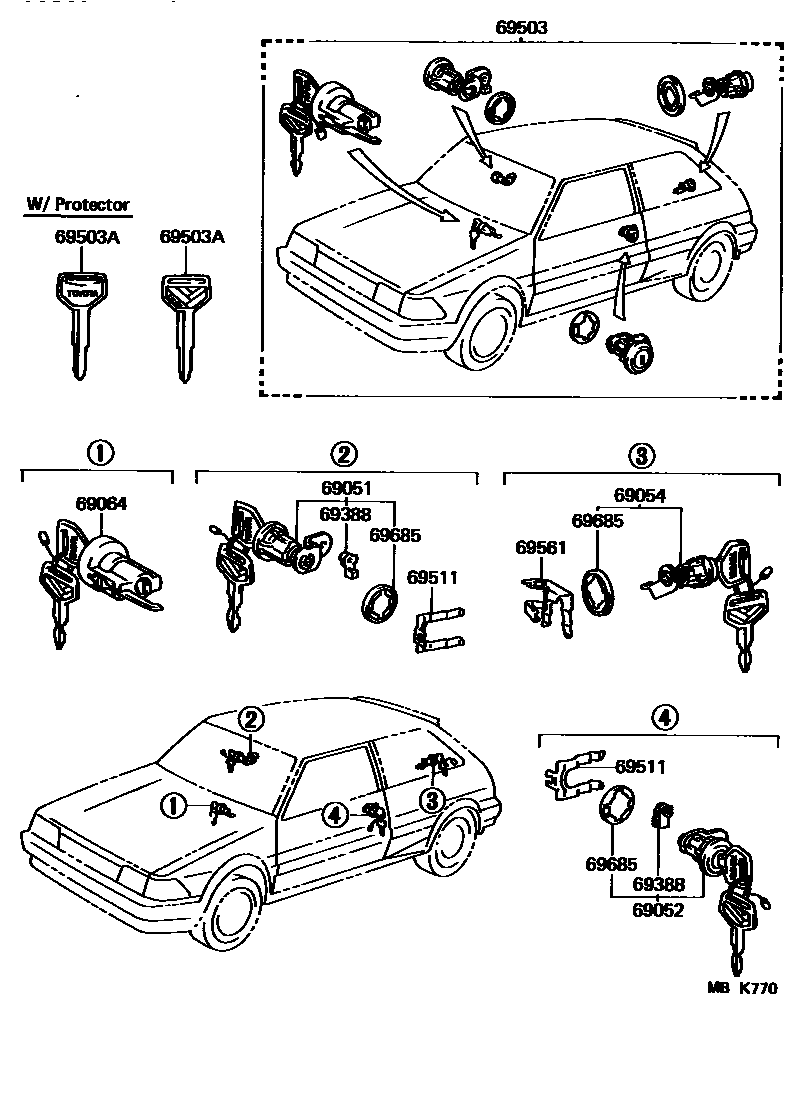

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-02010i198609-198808
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-02010i198609-198808
69054CYLINDER & KEY SET, BACK DOOR LOCK
main69055-02010i198609-198808
69064CYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-02010i198609-198709
main69057-02011i198709-198808
69388SNAP, ROD(FOR DOOR LOCK)
main69759-20080i198609-198808
RH
main69759-20090i198609-198808
LH
69503CYLINDER SET, LOCK
main69005-02010i198609-198709
main69005-02011i198709-198808
69503AKEY, BLANK
main90999-00085i198609-198808
MASTER KEY
main90999-00106i198609-198808
MASTER KEY,W(*68),W/PROTECTOR
69511RETAINER, FRONT DOOR LOCK CYLINDER
main69511-32010×2i198609-198808
69561RETAINER, LUGGAGE COMPARTMENT OR BACK DOOR LOCK CYLINDER
main69501-02010i198609-198808
69685PAD, LOCK CYLINDER
main69513-32010×2i198609-198808
FR DOOR
main69563-32010i198609-198808
BACK DOOR

10 parts on this diagram · 1 diagram in section

LOCK CYLINDER SET for Toyota COROLLA FX

This section contains 10 genuine Toyota parts for the LOCK CYLINDER SET system of the Toyota COROLLA FX. Key components include: CYLINDER & KEY SET, DOOR LOCK, RH, CYLINDER & KEY SET, DOOR LOCK, LH, CYLINDER & KEY SET, BACK DOOR LOCK, CYLINDER & KEY SET, IGNITION SWITCH LOCK, SNAP, ROD(FOR DOOR LOCK).
