Toyota COROLLA FXFRONT FENDER APRON & DASH PANEL

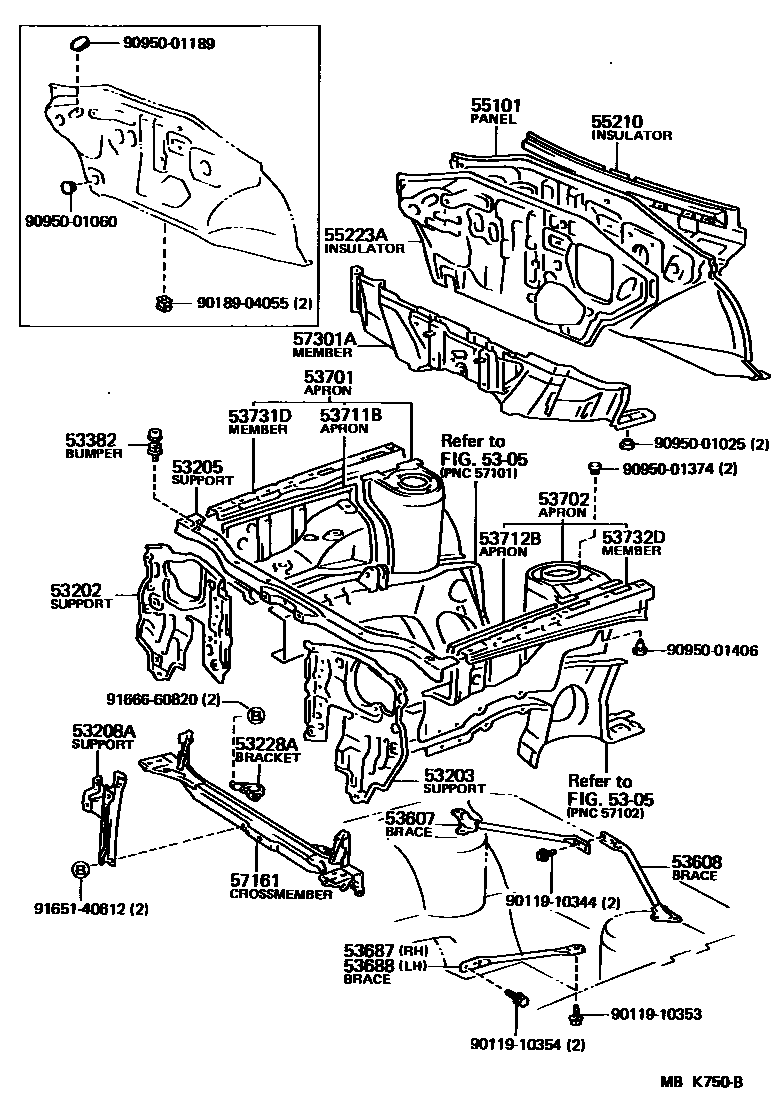

Parts diagram
5305
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53211-12251i198609-198808
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-12220i198609-198808
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53216-12926i198609-198808
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-12310i198609-198808
53228ABRACKET, RADIATOR MOUNTING, LOWER NO.1
main53228-02010i198609-198808
53382BUMPER, HOOD, FRONT
main53382-12050×2i198609-198808
53607BRACE SUB-ASSY, FRONT SUSPENSION UPPER TO COWL, RH
main53607-02010i198609-198808
53608BRACE SUB-ASSY, FRONT SUSPENSION UPPER TO COWL, LH
main53608-02010i198609-198808
53687BRACE, FRONT SUSPENSION LOWER TO STEERING MEMBER, RH
main53687-12010i198609-198808
53688BRACE, FRONT SUSPENSION LOWER TO STEERING MEMBER, LH
main53688-12010i198609-198808
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-01010i198609-198808
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-01010i198609-198808
53711BAPRON, FRONT FENDER, FRONT RH
main53711-12180i198609-198808
53712BAPRON, FRONT FENDER, FRONT LH
main53712-12160i198609-198808
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-12111i198609-198808
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-12101i198609-198808
55101PANEL SUB-ASSY, DASH
main55101-01010i198702-198808
main55101-01020i198702-198808
main55101-02010i198609-198808
main55101-02020i198609-198808
55210INSULATOR ASSY, DASH PANEL
main55210-12330i198609-198808
55223AINSULATOR, DASH PANEL, OUTER
main55223-12040i198609-198808
57161CROSSMEMBER, FRONT
main57161-02900i198609-198808
57301AMEMBER SUB-ASSY, STEERING GEAR BOX SUPPORT
main57301-01010i198702-198808
main57301-02010i198609-198808
9011910344
9011910353
9011910354
9018904055
9095001025
9095001060
9095001189
9095001374
9095001406
9165140612
9166660820

33 parts on this diagram · 1 diagram in section
