Toyota COROLLA FXFRONT BUMPER & BUMPER STAY

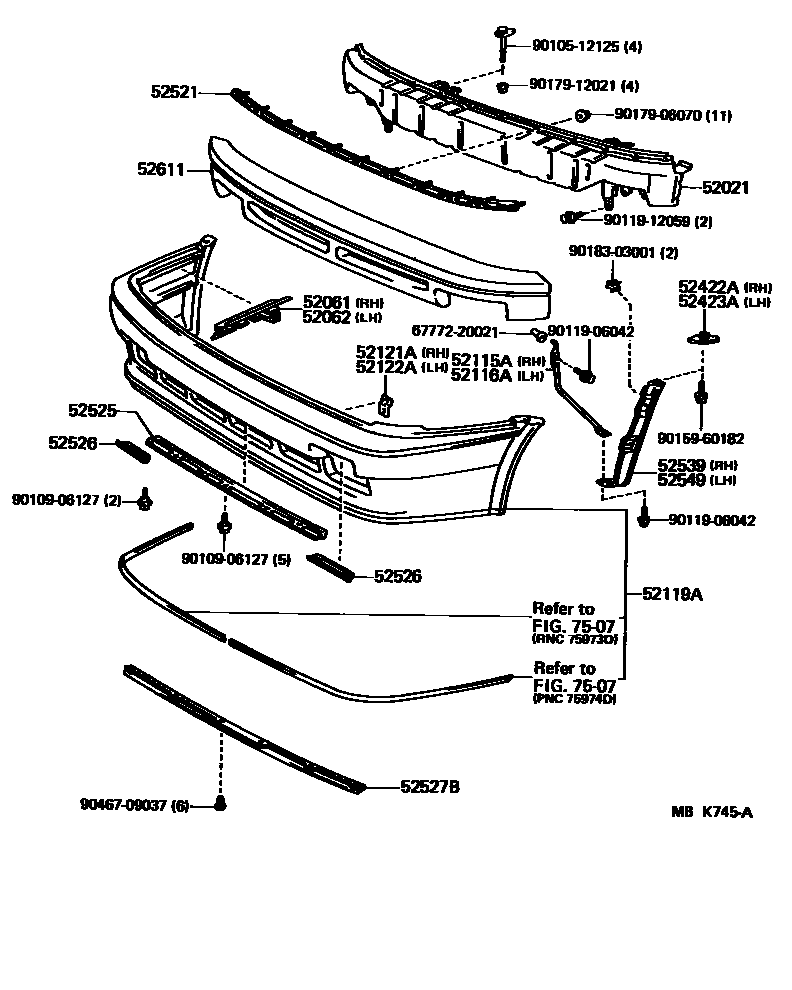

Parts diagram
52021REINFORCEMENT SUB-ASSY, FRONT BUMPER
main52021-02010i198609-198808
52061SUPPORT SUB-ASSY, FRONT BUMPER SIDE, RH
main52061-02010i198609-198808
52062SUPPORT SUB-ASSY, FRONT BUMPER SIDE, LH
main52062-02010i198609-198808
52115ASUPPORT, FRONT BUMPER SIDE, RH
main52115-02010i198609-198808
52116ASUPPORT, FRONT BUMPER SIDE, LH
main52116-02010i198609-198808
52119ACOVER, FRONT BUMPER
main52119-02010-D3i198609-198808
BLACK,BLACK
main52119-02900i198609-198708
TREATED FOR PAINTIN
52121ABRACKET, FRONT LICENSE PLATE MOUNTING, RH
main52121-02010×2i198609-198808
52122ABRACKET, FRONT LICENSE PLATE MOUNTING, LH
main52121-02010i198609-198808
52422APAD, FRONT BUMPER, RH
main52422-02010i198609-198808
52423APAD, FRONT BUMPER, LH
main52423-02010i198609-198808
52521RETAINER, FRONT BUMPER, UPPER CENTER
main52521-02010i198609-198808
52525RETAINER, FRONT BUMPER, LOWER CENTER
main52525-02020i198609-198808
52526RETAINER, FRONT BUMPER, LOWER SIDE
main52526-12010×2i198609-198808
52527BRETAINER, FRONT BUMPER, LOWER NO.2
main52527-02010i198609-198808
52539RETAINER, FRONT BUMPER SIDE, NO.3 RH
main52539-02010i198609-198808
52549RETAINER, FRONT BUMPER SIDE, NO.3 LH
main52549-02010i198609-198808
52611ABSORBER, FRONT BUMPER ENERGY
main52611-02010i198609-198808
7507BODY STRIPE
6777220021WEATHERSTRIP, BACK DOOR TRIM, LH
9010512125
9010906127
9011906042
9011912059
9015960182
9017906070
9017912021
9018303001
9046709037

28 parts on this diagram · 1 diagram in section

FRONT BUMPER & BUMPER STAY for Toyota COROLLA FX

This section contains 28 genuine Toyota parts for the FRONT BUMPER & BUMPER STAY system of the Toyota COROLLA FX. Key components include: REINFORCEMENT SUB-ASSY, FRONT BUMPER, SUPPORT SUB-ASSY, FRONT BUMPER SIDE, RH, SUPPORT SUB-ASSY, FRONT BUMPER SIDE, LH, SUPPORT, FRONT BUMPER SIDE, RH, SUPPORT, FRONT BUMPER SIDE, LH.
