Toyota COROLLA/FIELDERSTARTER

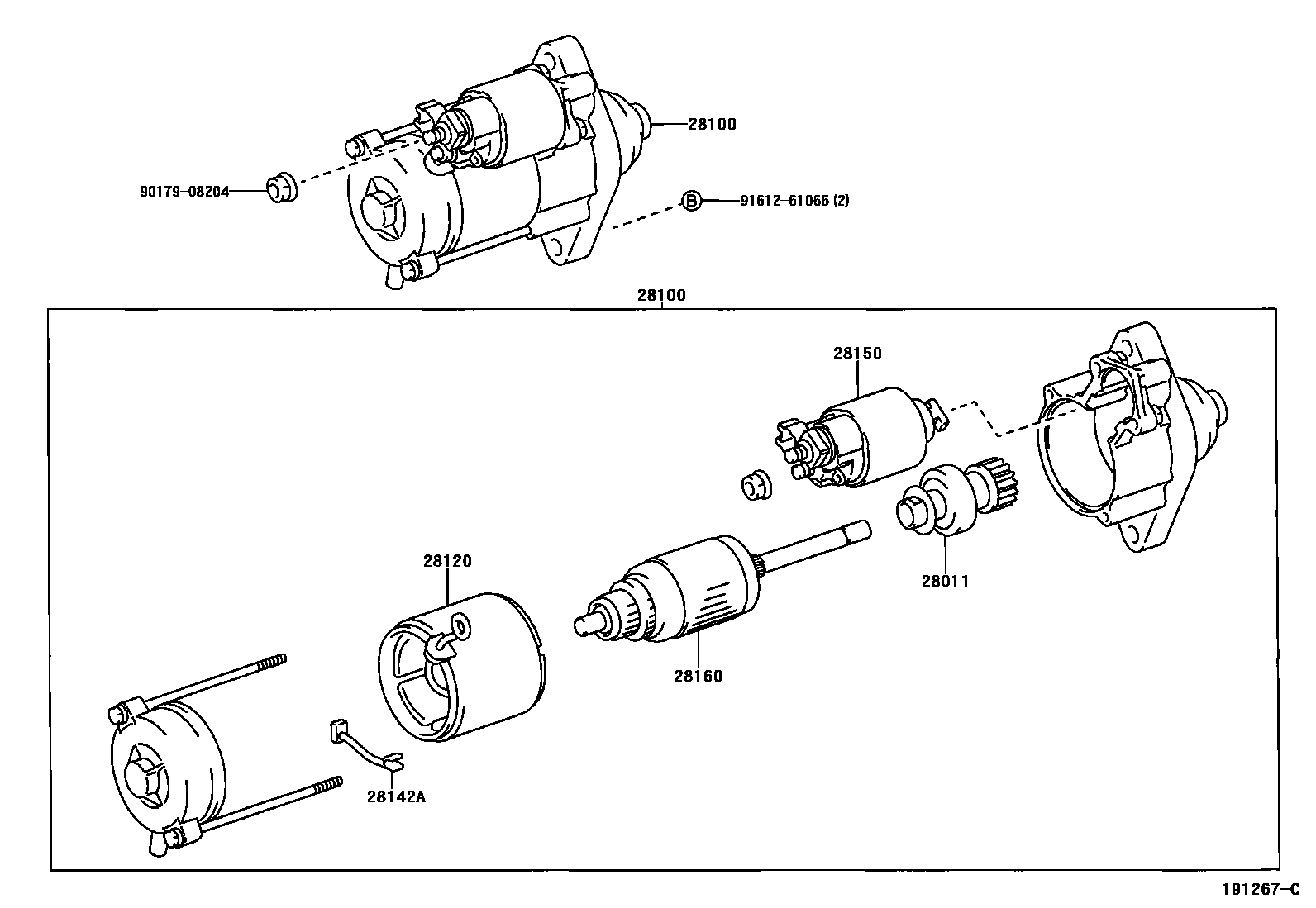

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-21050i200008-200208
12V 0.8KW
main28011-64010i200008-200209
12V 2.2KW
main28011-64130i200209-200404
12V 1.4KW
main28011-70020i200008-200209
12V 1.0KW
28100STARTER ASSY
main28100-21020i200404-200609
main28100-21030i200209-200404
main28100-21050i200008-200208
main28100-22030i200008-200209
main28100-22040i200209-200404
main28100-64340i200008-200209
main28100-64350i200209-200404
28120YOKE ASSY, STARTER
main28120-23020i200008-200208
12V 0.8KW
main28120-55050i200008-200209
12V 1.4KW
main28120-64040i200209-200404
12V 2.2KW
main28120-70020i200208-200209
12V 0.8KW
main28120-70050i200209-200404
12V 1.0KW
28142ASTARTER KIT
main28142-10020×4i200008-200208
28150SWITCH ASSY, MAGNET STARTER
main28150-16160i200008-200209
main28150-64310i200209-200404
12V 2.2KW
main28150-64341i200008-200209
12V 1.4KW
main28150-70030i200008-200209
28160ARMATURE ASSY, STARTER
main28160-21050i200008-200208
12V 0.8KW
main28160-64041i200008-200209
12V 2.2KW
main28160-70021i200404-200609
12V 0.8KW
main28160-70050i200008-200209
12V 1.0KW
main28160-74070i200209-200404
12V 1.4KW
9017908204
9161261065

8 parts on this diagram · 6 diagrams in section

STARTER for Toyota COROLLA/FIELDER

This section contains 11 genuine Toyota parts for the STARTER system of the Toyota COROLLA/FIELDER. Key components include: CLUTCH SUB-ASSY, STARTER, STARTER ASSY, YOKE ASSY, STARTER, HOLDER ASSY, STARTER BRUSH, STARTER KIT.
