Toyota COROLLA CPPACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT

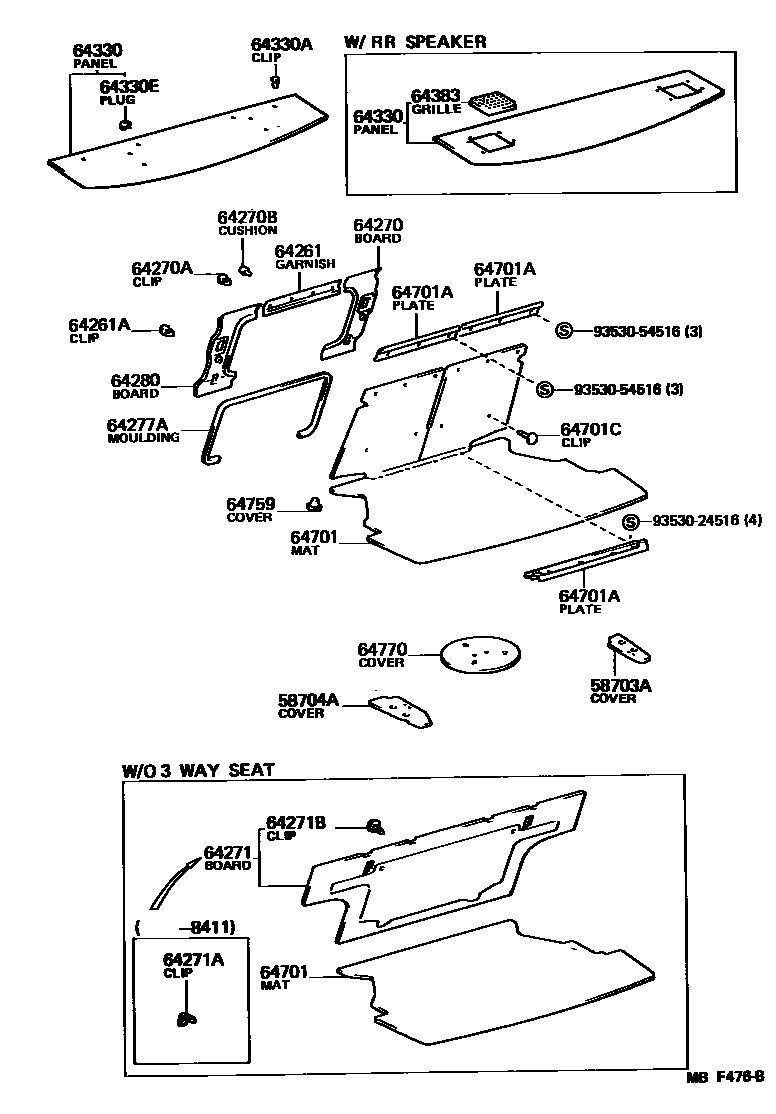

Parts diagram
58703ACOVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, RH
main58703-12010i198308-198707
58704ACOVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, LH
main58704-12010i198308-198508
main58704-12011i198508-198707
64261GARNISH, ROOM PARTITION
main64261-12020-02i198308-198408
DEEP MAROON,RED/MAROON
main64261-12020-04i198308-198408
BLUE,BLUE
main64261-12021i198408-198707
64261ACLIP(FOR ROOM PARTITION GARNISH)
main90467-06017-12×2i198308-198408
DEEP MAROON,RED/MAROON
main90467-06017-14×2i198308-198408
BLUE,BLUE
main90467-06046×2i198408-198707
64270BOARD ASSY, ROOM PARTITION, RH
main64271-12080-02i198308-198408
DEEP MAROON,RED/MAROON
main64271-12080-04i198308-198408
BLUE,BLUE
main64271-12081i198608-198707
main64271-12090-02i198308-198408
W/SPORTS SEAT,DEEP MAROON,RED/MAROON
main64271-12090-04i198308-198408
W/SPORTS SEAT,BLUE,BLUE
main64271-12091i198408-198707
W/SPORTS SEAT
64270ACLIP(FOR ROOM PARTITION BOARD SETTING)
main90467-06017-12×2i198308-198408
DEEP MAROON,RED/MAROON
main90467-06017-14×2i198308-198408
BLUE,BLUE
main90467-06046×2i198408-198707
64270BCUSHION(FOR ROOM PARTITION BOARD)
main90541-09010×2i198308-198707
64271BOARD, ROOM PARTITION, NO.1
main64270-12030i198308-198707
64271ARETAINER, ROOM PARTITION BOARD
main62598-14020×2i198308-198411
64271BCLIP(FOR ROOM PARTITION BOARD)
main90467-06016-01×2i198508-198707
BLACK,BLACK
main90467-06016-04×2i198508-198707
BLUE,BLUE
main90467-06016-32×2i198508-198707
MAROON,MAROON
main90467-06016-33×2i198411-198508
GRAY,GRAY
64277AMOULDING, ROOM PARTITION TRIM
main64277-12020-02i198308-198408
DEEP MAROON,RED/MAROON
main64277-12020-04i198308-198408
BLUE,BLUE
main64277-12021i198408-198707
64280BOARD ASSY, ROOM PARTITION, LH
main64272-12020-02i198308-198408
DEEP MAROON,RED/MAROON
main64272-12020-04i198308-198408
BLUE,BLUE
main64272-12021i198608-198707
main64272-12030-02i198308-198408
W/SPORTS SEAT,DEEP MAROON,RED/MAROON
main64272-12030-04i198308-198408
W/SPORTS SEAT,BLUE,BLUE
main64272-12031i198408-198707
W/SPORTS SEAT
64330PANEL ASSY, PACKAGE TRAY TRIM
main64330-12470-02i198308-198508
DEEP MAROON,RED/MAROON
main64330-12470-03i198408-198508
GRAY,GRAY
main64330-12470-04i198308-198508
BLUE,BLUE
main64330-12480-02i198308-198508
W/RR SPEAKER,DEEP MAROON,RED/MAROON
main64330-12480-03i198408-198508
W/RR SPEAKER,GRAY,GRAY
main64330-12480-04i198308-198508
W/RR SPEAKER,BLUE,BLUE
main64330-12500-02i198308-198508
DEEP MAROON,RED/MAROON
main64330-12500-04i198308-198508
BLUE,BLUE
main64330-12720-01i198508-198707
BLACK,BLACK
main64330-12720-02i198508-198707
MAROON,MAROON
main64330-12720-04i198508-198707
BLUE,BLUE
main64330-12730-01i198608-198707
BLACK,BLACK
main64330-12730-02i198508-198608
MAROON,MAROON
main64330-12730-04i198608-198707
BLUE,BLUE
main64330-12740-01i198508-198707
W/RR SPEAKER,BLACK,BLACK
main64330-12740-02i198508-198707
W/RR SPEAKER,MAROON,MAROON
main64330-12740-04i198508-198707
W/RR SPEAKER,BLUE,BLUE
64330ACLIP(FOR PACKAGE TRAY TRIM PANEL)
main90467-08046-01×4i198508-198707
BLACK,BLACK
main90467-08046-02×4i198308-198508
DEEP MAROON,RED/MAROON
main90467-08046-03×4i198408-198508
GRAY,GRAY
main90467-08046-04×4i198308-198508
BLUE,BLUE
main90467-08046-12×4i198508-198707
MAROON,MAROON
64330EPLUG(FOR PACKAGE TRAY TRIM PANEL)
main90950-01198-01×2i198508-198707
BLACK,BLACK
main90950-01198-02×2i198308-198508
DEEP MAROON,RED/MAROON
main90950-01198-04×2i198308-198707
BLUE,BLUE
main90950-01198-22×2i198508-198707
MAROON,MAROON
64383GRILLE, SPEAKER, REAR
main64383-12020-01i198508-198707
BLACK,BLACK
main64383-12020-02×2i198308-198508
DEEP MAROON,RED/MAROON
main64383-12020-03×2i198408-198508
GRAY,GRAY
main64383-12020-04×2i198308-198508
BLUE,BLUE
main64383-12020-12i198508-198707
MAROON,MAROON
64701MAT SUB-ASSY, LUGGAGE COMPARTMENT
main64701-12060i198308-198707
main64701-12110-01i198408-198508
BLACK,BLACK
main64701-12110-02i198308-198508
DEEP MAROON,RED/MAROON
main64701-12110-04i198308-198508
BLUE,BLUE
main64701-12110-11i198508-198707
BLACK,BLACK
main64701-12110-12i198508-198707
MAROON,MAROON
main64701-12110-14i198508-198707
BLUE,BLUE
64701ASET PLATE, LUGGAGE COMPARTMENT
main58573-12030-01×2i198508-198707
L=440,BLACK,BLACK
main58573-12030-02×2i198308-198508
L=440,DEEP MAROON,RED/MAROON
main58573-12030-03×2i198408-198508
L=440,GRAY,GRAY
main58573-12030-04×2i198508-198707
L=440,BLUE,BLUE
main58573-12030-12×2i198508-198707
L=440,MAROON,MAROON
main58573-12040i198308-198508
L=632
64701CCLIP(FOR LUGGAGE COMPARTMENT MAT)
main90467-06016-01i198508-198707
BLACK,BLACK
main90467-06016-04×4i198508-198707
BLUE,BLUE
main90467-06016-12i198508-198707
MAROON,DARK WINE
main90467-06016-22×4i198308-198508
DEEP MAROON,RED/MAROON
main90467-06016-33×4i198408-198508
GRAY,GRAY
64759COVER, SHOCK ABSORBER HEAD
main58731-22020-03×2i198308-198707
GRAY,GRAY
64770COVER ASSY, SPARE WHEEL
main64770-12020i198308-198707
W/COMPACT SPARE TIRE
main64770-12030i198408-198707
W/O COMPACT SPARE TIRE
9353024516
9353054516

23 parts on this diagram · 1 diagram in section

PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT for Toyota COROLLA CP

This section contains 23 genuine Toyota parts for the PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT system of the Toyota COROLLA CP. Key components include: COVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, RH, COVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, LH, GARNISH, ROOM PARTITION, CLIP(FOR ROOM PARTITION GARNISH), BOARD ASSY, ROOM PARTITION, RH.
