Toyota COROLLA/AXIOBACK DOOR LOCK & HANDLE

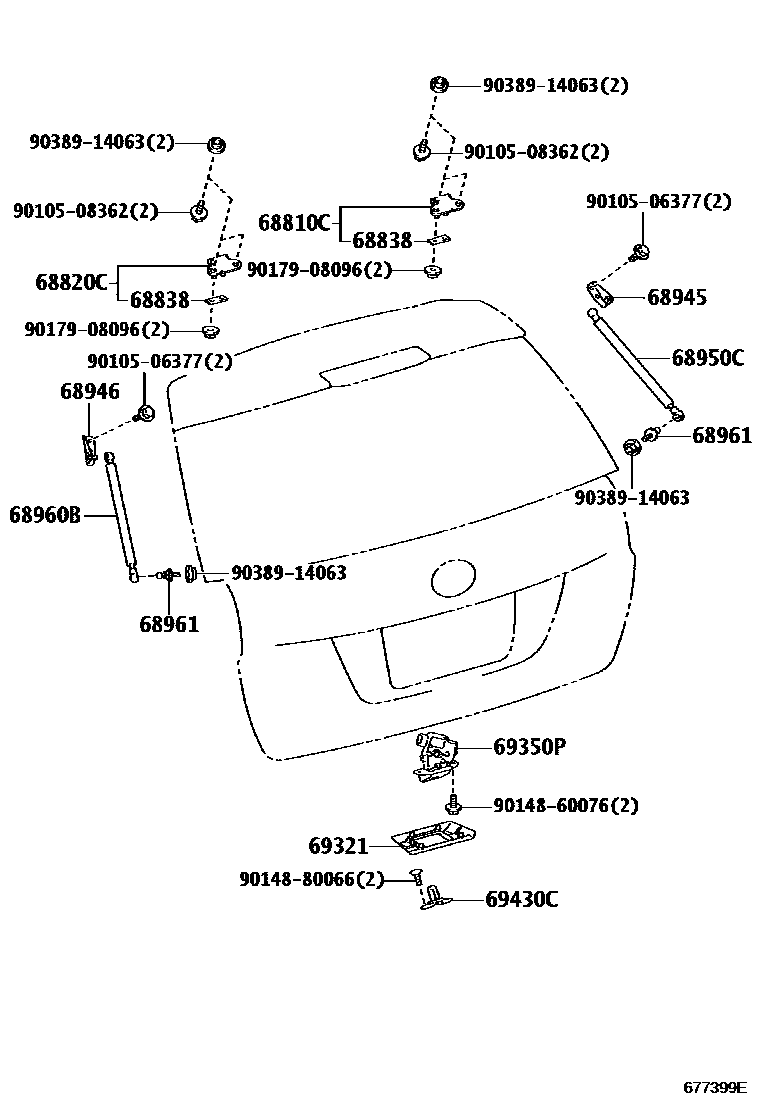

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-13100i201204-201503
68820CHINGE ASSY, BACK DOOR, LH
main68820-13020i201204-201503
68838PAD, BACK DOOR HINGE, NO.1
main68838-32010×2i201503-201710
T=2.0
main68838-44020×2i201204-201503
T=1.0
main68838-52020×2i201204-201503
T=1.6
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-13080i201710-201908
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68946-13080i201503-201710
68950CSTAY ASSY, BACK DOOR, RH
main68950-13220i201204-201503
main68950-13240i201503-201710
68960BSTAY ASSY, BACK DOOR, LH
main68960-13220i201204-201503
main68960-13240i201503-201710
68961BOLT, BACK DOOR STAY
main68961-13030×2i201204-201503
69321COVER, BACK DOOR LOCK
main69321-13010-C0i201204-201503
BLACK,TRIM2#
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-13380i201204-201503
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-52050i201204-201503
9010506377
9010508362
9014860076
9014880066
9017908096
9038914063

17 parts on this diagram · 1 diagram in section
