Toyota COROLLA AXIO/FIELDER — SWITCH & RELAY & COMPUTER

0001 1����� & ��������� 0002 1����� & ��������� 0003 1����� & ��������� 0004 1����� & ��������� 0005 1����� & ��������� 0006 1�������� 0007 1�������� 0008 1�������� �������� 0009 1�������� �������� 0010 1��� 0011 1������������ 0012 1������������ 0013 1������� 0014 1���,���,��� & ������� 0015 1���,���,��� & ������� 0016 1���,���,��� & ������� 0017 1���,���,��� & �������

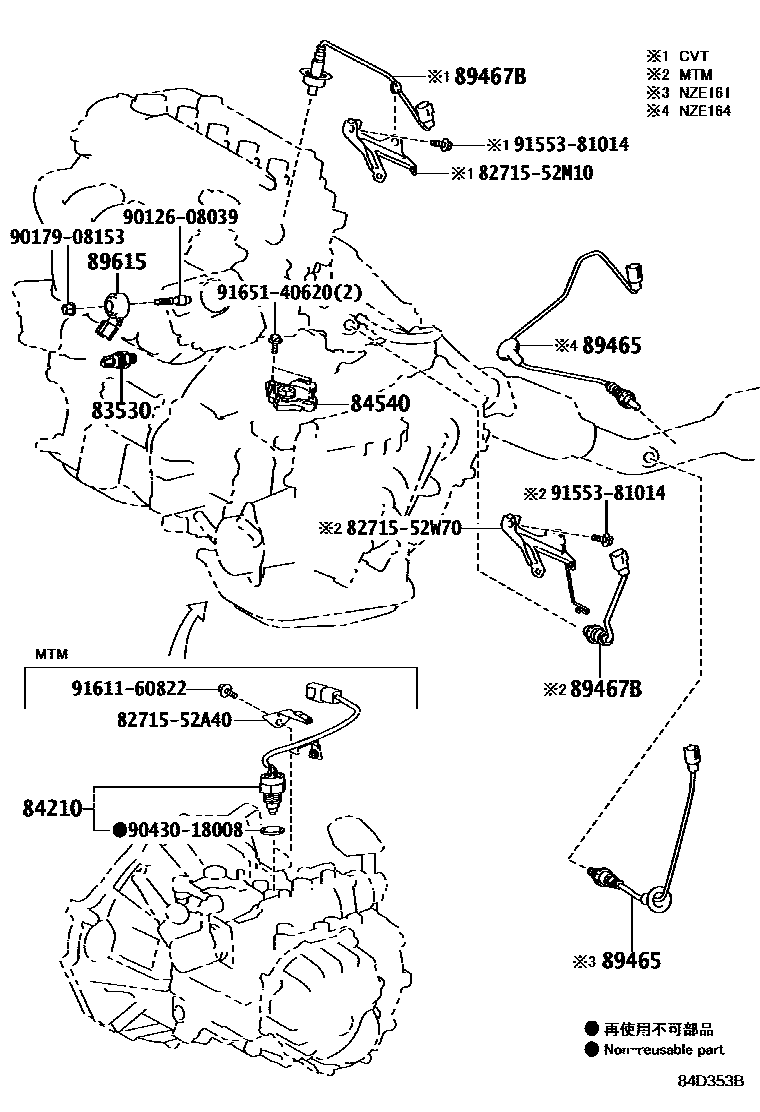

83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)

main83530-12050iZRE162201310-201402

sub83530-12060

main83530-28020iNKE165,NRE16#,NZE16#,ZRE162201503-201710

main83530-60020iNKE165,NRE16#,NZE16#,ZRE162201710

84210SWITCH ASSY, BACK-UP LAMP

main84210-52010iNZE161..5F201204-201503

84540SWITCH ASSY, NEUTRAL START

main84540-52070iNRE16#,NZE164,ZRE162201503-201710

89465SENSOR, OXYGEN

main89465-12A70iZRE162201204-201503

main89465-12A90iNZE161201204-201503

main89465-12B10iNZE164201204-201503

main89465-12B50iNZE164201710

main89465-12B60iZRE162201503-201710

main89465-52540iNRE160201204-201503

main89465-52670iNKE165201503-201710

main89465-52740iNRE16#201710

main89465-52750iNZE161201503-201710

89467BSENSOR, AIR FUEL RATIO

main89467-12160iNZE161..CVT201206-201503

main89467-52060iZRE162201204-201503

main89467-52080iNKE165201307-201503

main89467-52110iNRE160201503-201710

main89467-52120iNZE164201503-201710

main89467-52130iNZE161201503-201710

main89467-52240iNRE161201710

89615SENSOR, KNOCK CONTROL

main89615-02020iZRE162201204-201503

main89615-20090iZRE162201204-201503

8271552A40BRACKET,WIRING HARNESS CLAMP

main82715-52A40

8271552M10BRACKET,WIRING HARNESS CLAMP

main82715-52M10

8271552W70BRACKET,WIRING HARNESS CLAMP

main82715-52W70

9012608039

main90126-08039

9017908153

main90179-08153

9043018008

main90430-18008

9155381014

main91553-81014

9161160822

main91611-60822

9165140620

main91651-40620

15 parts on this diagram · 17 diagrams in section
