Toyota COROLLA 5DALTERNATOR

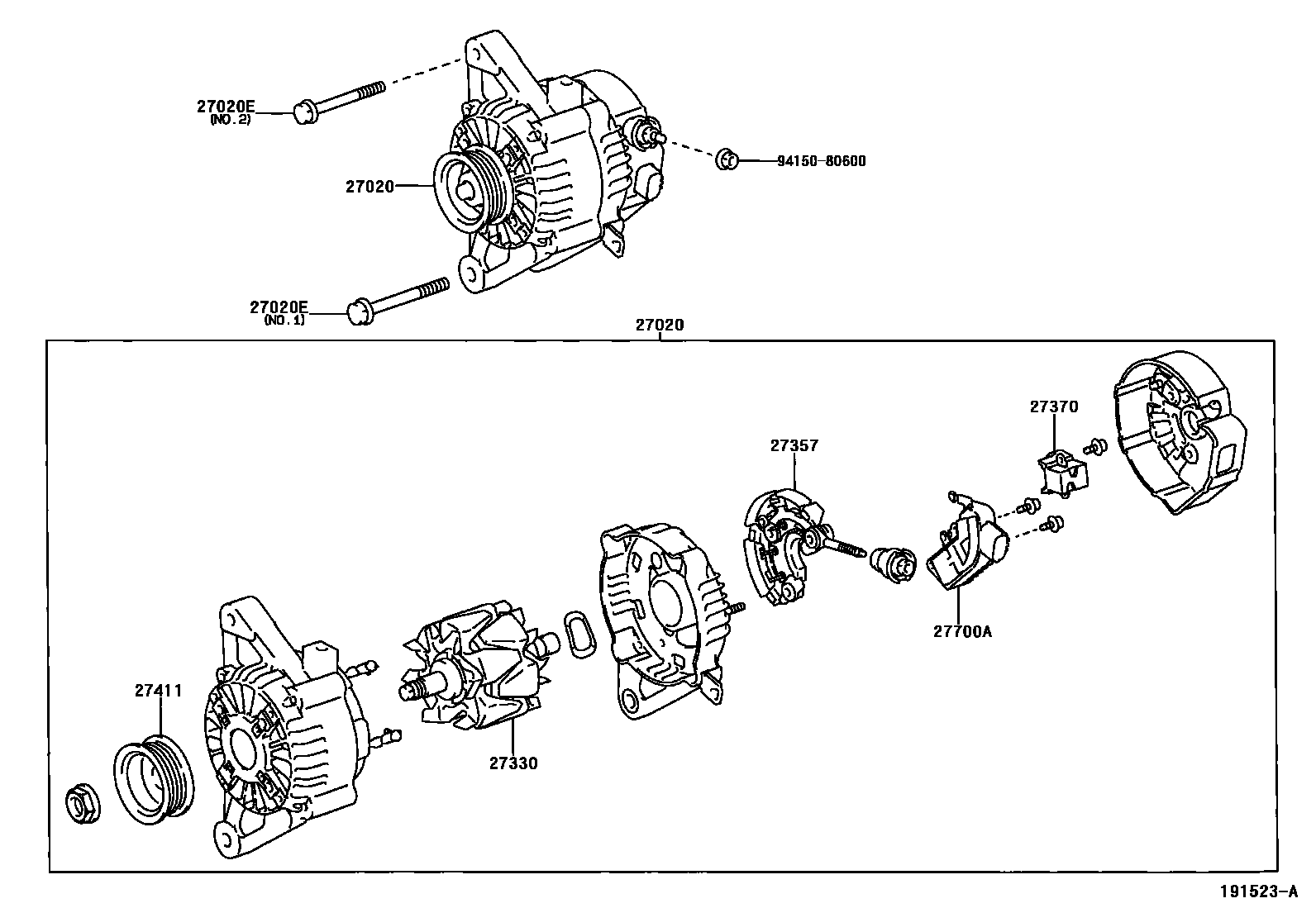

Parts diagram
27020ALTERNATOR ASSY
main27060-22030i200406-200702
12V 80A
main27060-22140i200406-200702
12V 70A
main27060-22170i200110-200404
12V 70A
main27060-22180i200404-200406
12V 80A
27020EBOLT(FOR ALTERNATOR)
main90105-10075i200110-200404
NO.1
main91511-80830i200110-200404
NO.2
27330ROTOR ASSY, ALTERNATOR
main27330-16390i200110-200404
main27330-67100i200110-200404
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-21060i200110-200404
main27357-22050i200110-200404
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i200110-200404
main27370-75060i200110-200404
27411PULLEY, ALTERNATOR
main27411-22080i200110-200404
main27411-50050i200404-200702
27700AREGULATOR ASSY, GENERATOR
main27700-20050i200404-200702
9415080600

8 parts on this diagram · 2 diagrams in section

ALTERNATOR for Toyota COROLLA 5D

This section contains 8 genuine Toyota parts for the ALTERNATOR system of the Toyota COROLLA 5D. Key components include: ALTERNATOR ASSY, BOLT(FOR ALTERNATOR), ROTOR ASSY, ALTERNATOR, HOLDER, ALTERNATOR, W/RECTIFIER, HOLDER ASSY, ALTERNATOR BRUSH.
