Toyota COROLLA 2WINDSHIELD WIPER

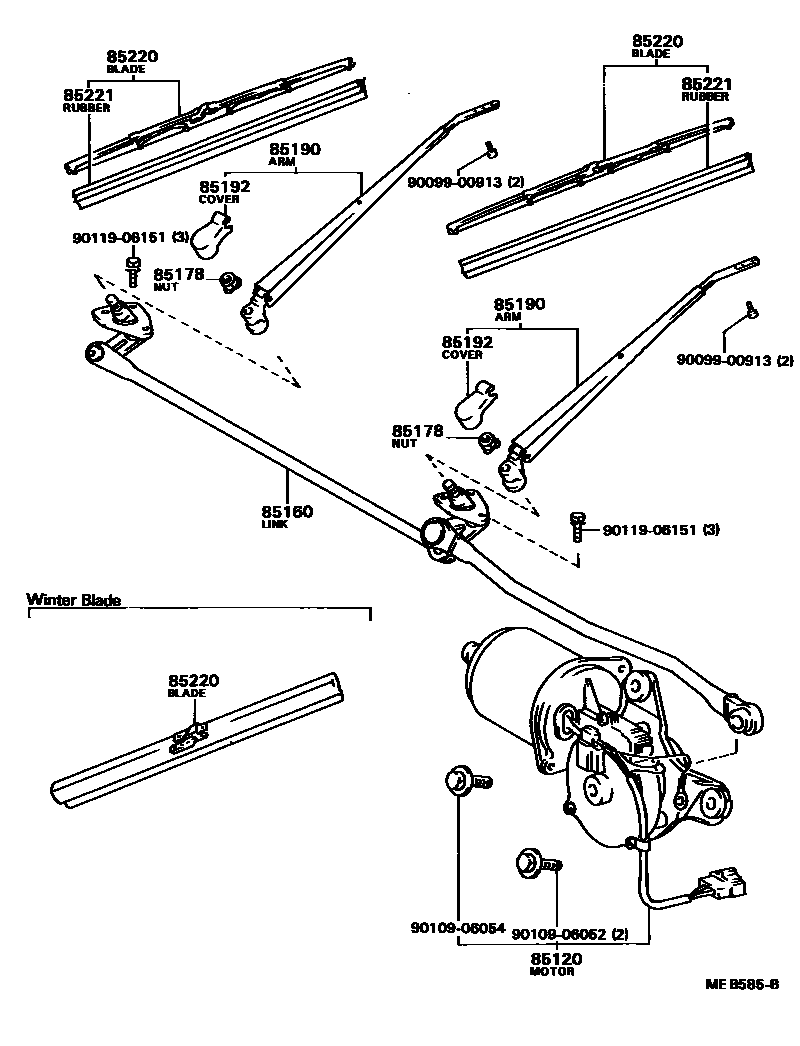

Parts diagram
85120MOTOR AND BRACKET ASSY, WINDSHIELD WIPER
main85120-16070i198205-198604
main85120-16080i198205-198604
85160LINK ASSY, WINDSHIELD WIPER
main85160-16120i198205-198604
85178NUT (FOR FRONT WIPER ARM SETTING)
main90176-08016×2i198205-198604
85190ARM ASSY, WINDSHIELD WIPER
main85190-16070i198205-198604
RH
main85210-16010i198205-198604
LH
85192COVER, WINDSHIELD WIPER ARM
main85192-16010×2i198205-198604
85220BLADE ASSY, WINDSHIELD WIPER
main85220-16100i198205-198308
RH
main85220-16110i198205-198308
LH
main85220-16320i198308-198604
LH
main85220-16350i198308-198604
RH
main85220-24040×2i198205-198604
WINTER BLADE
85221BLADE, WINDSHIELD WIPER
main85221-30080×2i198205-198308
main85221-30120×2i198308-198604
9009900913
9010906052
9010906054
9011906151

11 parts on this diagram · 1 diagram in section

WINDSHIELD WIPER for Toyota COROLLA 2

This section contains 11 genuine Toyota parts for the WINDSHIELD WIPER system of the Toyota COROLLA 2. Key components include: MOTOR AND BRACKET ASSY, WINDSHIELD WIPER, LINK ASSY, WINDSHIELD WIPER, NUT (FOR FRONT WIPER ARM SETTING), ARM ASSY, WINDSHIELD WIPER, COVER, WINDSHIELD WIPER ARM.
