Toyota COASTERFUEL INJECTION SYSTEM

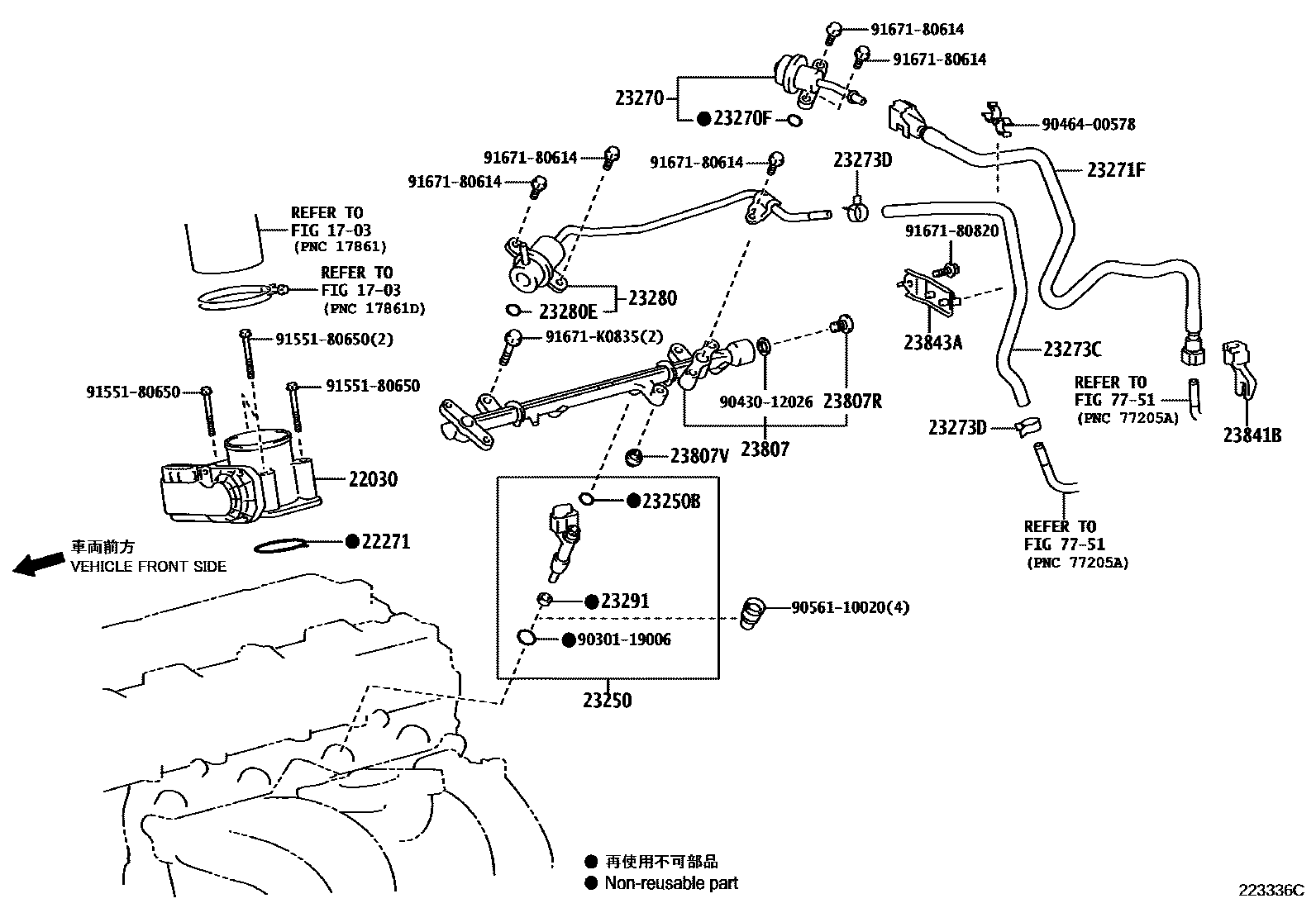

Parts diagram
1703
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-75020i201701-202412
22271GASKET, THROTTLE BODY
main22271-0C021i201701-202412
23250INJECTOR ASSY, FUEL
main23209-79186i201701-202412
23250BRING, O(FOR FUEL INJECTOR)
main90301-07037i201701-202412
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-75050i201701-202412
23270FRING, O(FOR PULSATION DAMPER)
main90301-07037i201701-202412
23271FHOSE, FUEL
main23271-75230i201701-202412
23273CHOSE, FUEL, NO.2
main23273-75330i201701-202412
23273DCLIP(FOR FUEL HOSE NO.2)
main96133-41101i201701-202412
23280REGULATOR ASSY, FUEL PRESSURE
main23280-75040i201701-201805
main23280-75130i201806-202412
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07037i201701-202412
23291INSULATOR, INJECTOR VIBRATION
main23291-73010i201701-202412
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-75052i201701-201808
main23807-75082i201809-202412
23807RPLUG, FUEL DELIVARY PIPE
main90341-12030i201701-202412
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08036i201701-202412
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21050i201701-202412
23843ACLAMP,FUEL PIPE, NO.3(FOR EFI)
main23847-75020i201701-202412
7751
9030119006
9043012026
9046400578
9056110020
9155180650
9167180614
9167180820
91671K0835

27 parts on this diagram · 1 diagram in section
