Toyota COASTERBATTERY & BATTERY CABLE

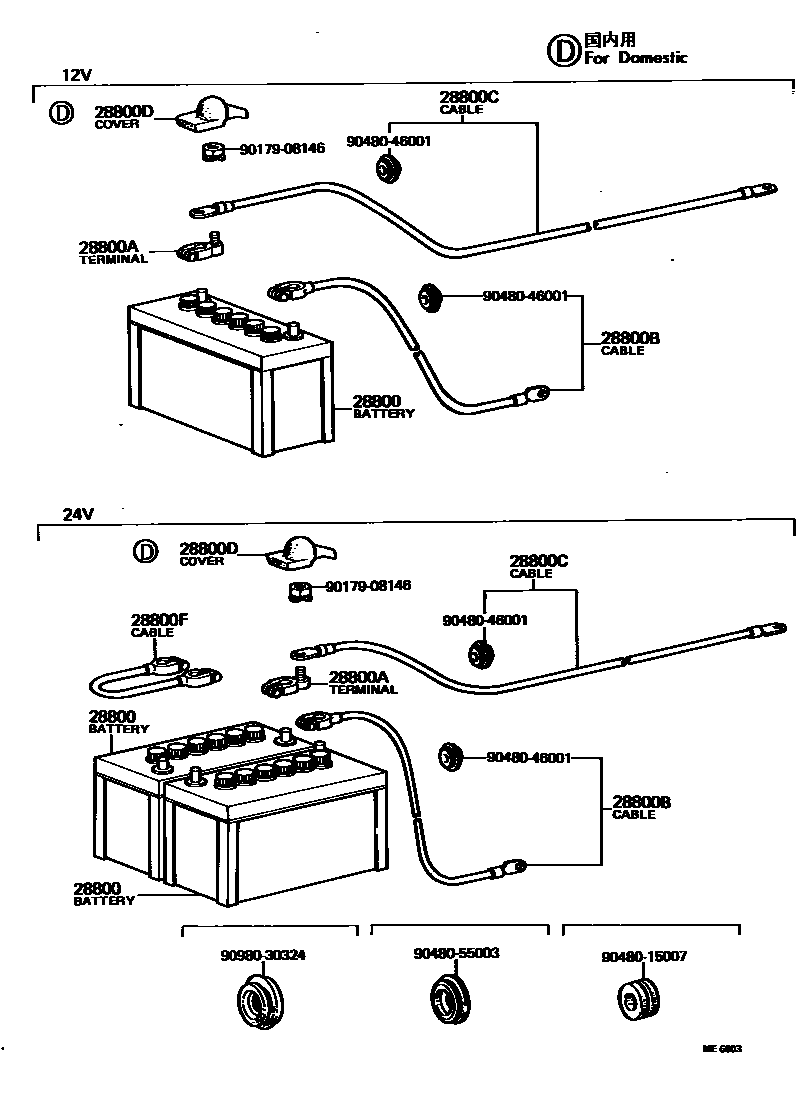

Parts diagram
28800BATTERY
main28800-30082×2i198008-198204
48D26R,N50
main28800-33111i197708-198204
55D26R,N50Z
main28800-46011i197708-197904
75D31R,N70Z
main28800-46012i197904-198204
75D31R,N70Z
28800ATERMINAL, BATTERY POSITIVE
main90982-05005i197708-198204
28800BCABLE, BATTERY TO GROUND
main90982-02143i197708-198204
main90982-02146i197708-198204
28800CCABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH)
main90982-01242i197708-197911
main90982-01244i197708-198008
main90982-01245i197708-198008
main90982-01337i197911-198204
main90982-02144i197708-197911
28800DCOVER, CONNECTOR(FOR BATTERY TERMINAL)
28800FCABLE, BATTERY TO BATTERY
main90982-03006i197708-198204
24V
9017908146
9048015007
9048046001
9048055003
9098030324

11 parts on this diagram · 1 diagram in section

BATTERY & BATTERY CABLE for Toyota COASTER

This section contains 11 genuine Toyota parts for the BATTERY & BATTERY CABLE system of the Toyota COASTER. Key components include: BATTERY, TERMINAL, BATTERY POSITIVE, CABLE, BATTERY TO GROUND, CABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH), COVER, CONNECTOR(FOR BATTERY TERMINAL).
