Toyota COASTERFRAME

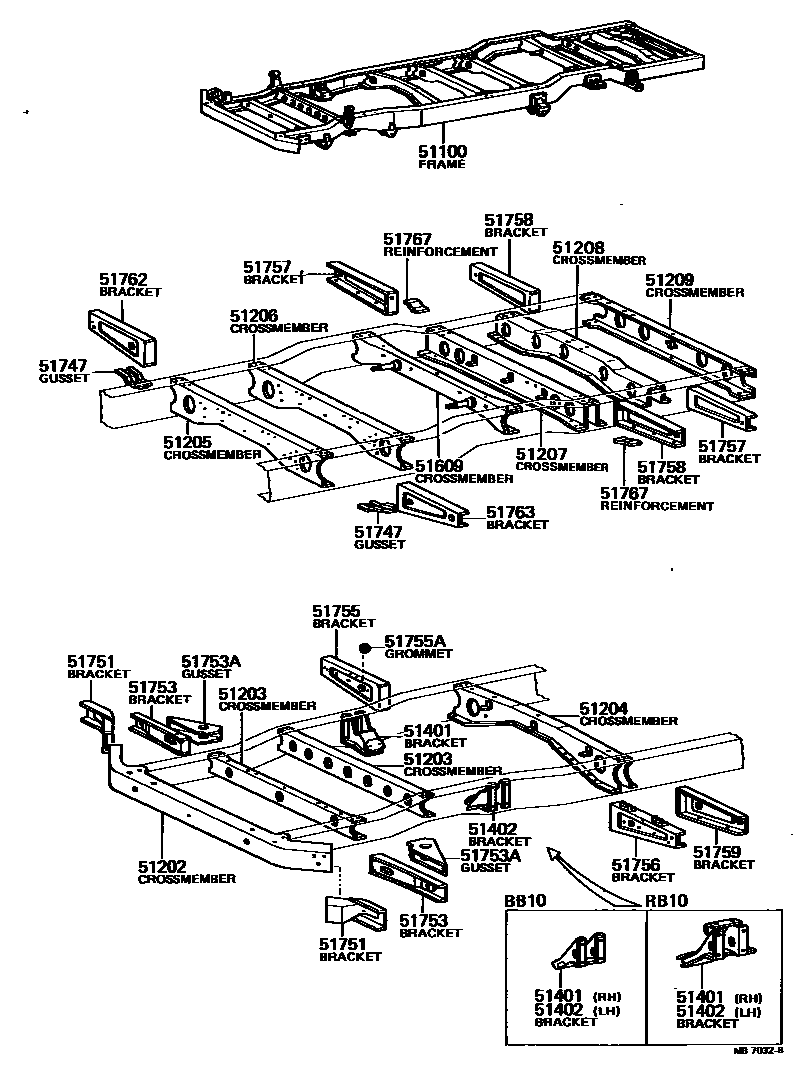

Parts diagram
51100FRAME ASSY
main51001-3B120i197911-198204
main51001-3B130i197911-198204
main51001-3B140i197911-198204
main51001-3B150i197911-198204
main51003-36091i197708-197911
51202CROSSMEMBER SUB-ASSY, FRAME, NO.1
main51211-36050i197708-198204
51203CROSSMEMBER SUB-ASSY, FRAME, NO.2
main51202-36080i198003-198204
RR
main51221-36041i197708-198204
FR
main51221-36070i197708-198003
RR
51204CROSSMEMBER SUB-ASSY, FRAME, NO.3
main51203-36112i197708-198204
51205CROSSMEMBER SUB-ASSY, FRAME, NO.4
main51241-36032i197708-198204
51206CROSSMEMBER SUB-ASSY, FRAME, NO.5
main51241-36032i197708-198204
51207CROSSMEMBER SUB-ASSY, FRAME, NO.6
main51207-36040i197708-198204
51208CROSSMEMBER SUB-ASSY, FRAME, NO.7
main51261-36010i197708-198204
51209CROSSMEMBER SUB-ASSY, FRAME, NO.8
main51956-36020i197708-198204
51401BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, RH
main51401-36020i197708-197911
main51401-36050i197708-198204
main51425-36050i197708-198204
51402BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, LH
main51402-36020i197708-197911
main51402-36050i197708-198204
main51426-36020i197708-198204
51609CROSSMEMBER SUB-ASSY, REAR SHOCK ABSORBER SUPPORT
main51506-36081i197708-197911
main57606-36010i197911-198204
51747GUSSET, BODY SUPPORT BRACKET, NO.5
main51747-36010×2i197708-198204
51751BRACKET, BODY SUPPORT, NO.1
main51751-36030×2i197708-198204
51753BRACKET, BODY SUPPORT, NO.2
main51753-36022i197708-198204
RH
main51753-36031i197708-198204
RH
51753AGUSSET, BODY SUPPORT BRACKET, NO.2
main51748-36010i197708-198204
RH
main51749-36010i197708-198204
LH
51755BRACKET, BODY SUPPORT, NO.3 RH
main51755-36021i197708-198204
51755AGROMMET(FOR BODY SUPPORT NO.3 BRACKET)
main90480-30078i197708-198204
51756BRACKET, BODY SUPPORT, NO.3 LH
main51756-36021i197708-198204
51757BRACKET, BODY SUPPORT, NO.4 RH
main51757-36011×2i197708-198204
51758BRACKET, BODY SUPPORT, NO.4 LH
main51758-36011×2i197708-198204
51759BRACKET, BODY SUPPORT, NO.5
main51759-36011i197708-198204
51762BRACKET, BODY SUPPORT, NO.5 RH
main51759-36020i197708-198204
main51759-36030i197708-198204
51763BRACKET, BODY SUPPORT, NO.5 LH
main51763-36010i197708-198204
main51763-36020i197708-198204
51767REINFORCEMENT, BODY SUPPORT BRACKET
main51767-36011×2i197708-198204

25 parts on this diagram · 2 diagrams in section
