Toyota CELICAMAT & CARPET

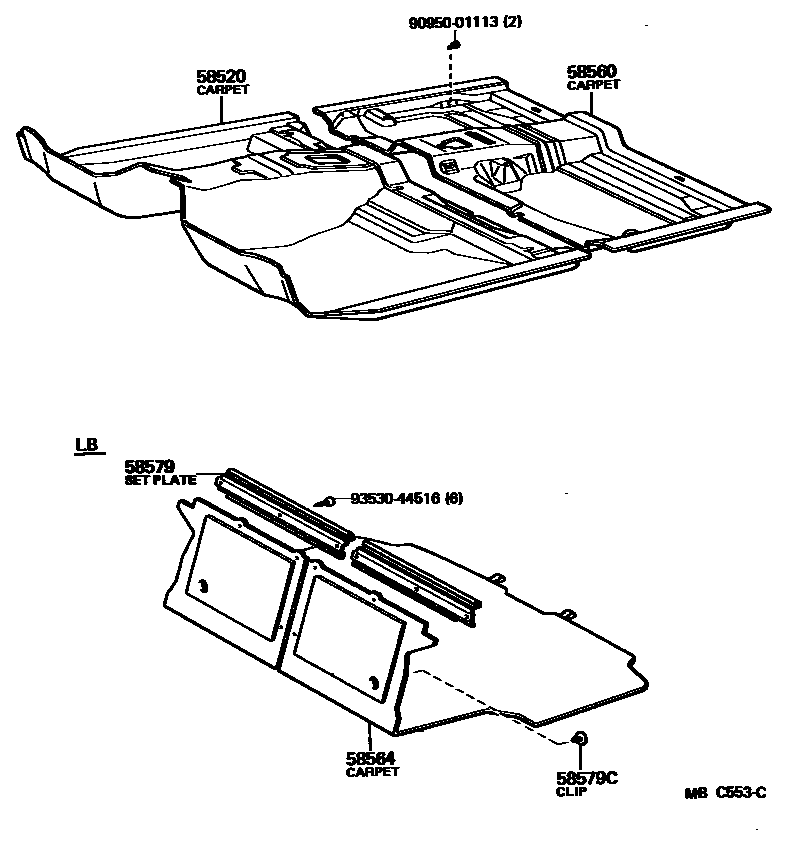

Parts diagram
58520CARPET ASSY, FRONT FLOOR
main58510-14540-01i198107-198308
BLACK,BLACK,TRIM2#
main58510-14540-02i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58510-14540-03i198308-198405
*SPS,GRAY,GRAY,TRIM2#; GRAY,GRAY,TRIM2#
main58510-14540-04i198308-198408
*SPS,BLUE,BLUE,TRIM8#; BLUE,BLUE,TRIM8#
main58510-14540-05i198308-198408
*SPS,BEIGE,BEIGE,TRIM4#; BEIGE,BEIGE,TRIM4#
main58510-14540-06i198107-198308
DARK BROWN,BROWN,TRIM4#
main58510-14540-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58510-14540-13i198405-198507
*SPS,GRAY,GRAY,TRIM2#
main58510-14540-14i198107-198308
BLUE,BLUE,TRIM8#
main58510-14540-15i198408-198507
*SPS,BEIGE,BEIGE,TRIM4#; BEIGE,BEIGE,TRIM4#
main58510-14540-24i198408-198512
BLUE,BLUE,TRIM8#
main58510-14640-01i198107-198308
BLACK,BLACK,TRIM2#
main58510-14640-03i198308-198408
GRAY,GRAY,TRIM2#
main58510-14660-01i198107-198308
W/RR DUCT,BLACK,BLACK,TRIM2#
main58510-14660-02i198107-198308
W/RR DUCT,TERRA COTTA,RED/MAROON,TRIM3#
main58510-14660-03i198308-198408
GRAY,GRAY,TRIM2#; W/RR DUCT,GRAY,GRAY,TRIM2#
main58510-14660-04i198308-198507
BLUE,BLUE,TRIM8#
main58510-14660-05i198308-198507
BEIGE,BEIGE,TRIM4#; W/RR DUCT,BEIGE,BEIGE,TRIM4#
main58510-14660-06i198107-198308
W/RR DUCT,DARK BROWN,BROWN,TRIM4#
main58510-14660-12i198308-198512
W/RR DUCT,DEEP MAROON,RED/MAROON,TRIM3#
main58510-14660-13i198408-198512
W/RR DUCT,GRAY,GRAY,TRIM2#
main58510-14660-14i198107-198308
W/RR DUCT,BLUE,BLUE,TRIM8#
main58510-14800-01i198208-198308
BLACK,BLACK,TRIM2#
main58510-14800-02i198208-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58510-14800-03i198308-198405
*SPS,GRAY,GRAY,TRIM2#; GRAY,GRAY,TRIM2#
main58510-14800-04i198308-198408
*SPS,BLUE,BLUE,TRIM8#; BLUE,BLUE,TRIM8#
main58510-14800-05i198308-198408
*SPS,BEIGE,BEIGE,TRIM4#
main58510-14800-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58510-14800-13i198405-198507
*SPS,GRAY,GRAY,TRIM2#
main58510-14800-14i198208-198308
BLUE,BLUE,TRIM8#
main58510-14800-15i198408-198507
*SPS,BEIGE,BEIGE,TRIM4#
main58510-14800-24i198408-198507
*SPS,BLUE,BLUE,TRIM8#
main58510-14810-03i198308-198408
GRAY,GRAY,TRIM2#
main58510-14810-04i198308-198507
BLUE,BLUE,TRIM8#
main58510-14810-05i198308-198507
BEIGE,BEIGE,TRIM4#
main58510-14810-13i198408-198507
GRAY,GRAY,TRIM2#
58560CARPET ASSY, FLOOR, REAR
main58540-14190-01i198107-198308
BLACK,BLACK,TRIM2#
main58540-14190-02i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58540-14190-03i198308-198408
GRAY,GRAY,TRIM2#
main58540-14190-04i198308-198512
BLUE,BLUE,TRIM8#
main58540-14190-05i198308-198507
BEIGE,BEIGE,TRIM4#
main58540-14190-06i198107-198308
DARK BROWN,BROWN,TRIM4#
main58540-14190-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58540-14190-13i198408-198507
GRAY,GRAY,TRIM2#
main58540-14190-14i198107-198308
BLUE,BLUE,TRIM8#
main58540-14250-01i198107-198308
BLACK,BLACK,TRIM2#
main58540-14250-02i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58540-14250-03i198308-198405
*SPS,GRAY,GRAY,TRIM2#; GRAY,GRAY,TRIM2#
main58540-14250-04i198308-198408
*SPS,BLUE,BLUE,TRIM8#; BLUE,BLUE,TRIM8#
main58540-14250-05i198308-198408
*SPS,BEIGE,BEIGE,TRIM4#; BEIGE,BEIGE,TRIM4#
main58540-14250-06i198107-198308
DARK BROWN,BROWN,TRIM4#
main58540-14250-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58540-14250-13i198405-198507
*SPS,GRAY,GRAY,TRIM2#
main58540-14250-14i198107-198308
BLUE,BLUE,TRIM8#
main58540-14250-24i198408-198512
BLUE,BLUE,TRIM8#
main58540-14250-25i198408-198507
*SPS,BEIGE,BEIGE,TRIM4#; BEIGE,BEIGE,TRIM4#
58564CARPET, REAR FLOOR
main58570-14100-01i198107-198308
BLACK,BLACK,TRIM2#
main58570-14100-04i198107-198308
BLUE,BLUE,TRIM8#
main58570-14100-06i198107-198308
DARK BROWN,BROWN,TRIM4#
main58570-14120-01i198107-198512
BLACK,BLACK,TRIM2#
main58570-14120-02i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58570-14120-04i198107-198512
BLUE,BLUE,TRIM8#
main58570-14120-06i198107-198210
DARK BROWN,BROWN,TRIM4#
main58570-14120-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58570-14130-01i198107-198308
BLACK,BLACK,TRIM2#
main58570-14130-04i198107-198308
BLUE,BLUE,TRIM8#
main58570-14130-06i198107-198308
DARK BROWN,BROWN,TRIM4#
main58570-14140-01i198308-198507
BLACK,BLACK,TRIM2#
main58570-14140-04i198308-198507
BLUE,BLUE,TRIM8#
main58570-14140-06i198308-198507
DARK BROWN,BROWN,TRIM4#
main58570-14150-01i198107-198512
BLACK,BLACK,TRIM2#
main58570-14150-02i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main58570-14150-04i198107-198512
BLUE,BLUE,TRIM8#
main58570-14150-12i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
main58570-14250-01i198308-198507
BLACK,BLACK,TRIM2#
main58570-14250-04i198308-198507
BLUE,BLUE,TRIM8#
main58570-14250-06i198308-198507
DARK BROWN,BROWN,TRIM4#
main58570-14260-01i198308-198507
BLACK,BLACK,TRIM2#
main58570-14260-04i198308-198507
BLUE,BLUE,TRIM8#
main58570-14260-06i198308-198507
DARK BROWN,BROWN,TRIM4#
main58570-14270-01i198308-198507
*SPS,BLACK,BLACK,TRIM2#
main58570-14270-04i198308-198507
*SPS,BLUE,BLUE,TRIM8#
main58570-14270-06i198308-198507
*SPS,DARK BROWN,BROWN,TRIM4#
58579SET PLATE, REAR FLOOR CARPET, NO.1
main58583-14020i198107-198512
RH
main58584-14010i198107-198512
LH
58579CCLIP, REAR FLOOR CARPET SET
main90467-06016-01×4i198107-198512
BLACK,BLACK,TRIM2#
main90467-06016-02×4i198107-198308
TERRA COTTA,RED/MAROON,TRIM3#
main90467-06016-04×4i198107-198308
BLUE,BLUE,TRIM8#
main90467-06016-06×4i198107-198308
DARK BROWN,BROWN,TRIM4#
main90467-06016-22×4i198308-198512
DEEP MAROON,RED/MAROON,TRIM3#
9095001113
9353044516

7 parts on this diagram · 1 diagram in section

MAT & CARPET for Toyota CELICA

This section contains 7 genuine Toyota parts for the MAT & CARPET system of the Toyota CELICA. Key components include: CARPET ASSY, FRONT FLOOR, CARPET ASSY, FLOOR, REAR, CARPET, REAR FLOOR, SET PLATE, REAR FLOOR CARPET, NO.1, CLIP, REAR FLOOR CARPET SET.
