Toyota CARINA E (UKP)REAR SPRING & SHOCK ABSORBER

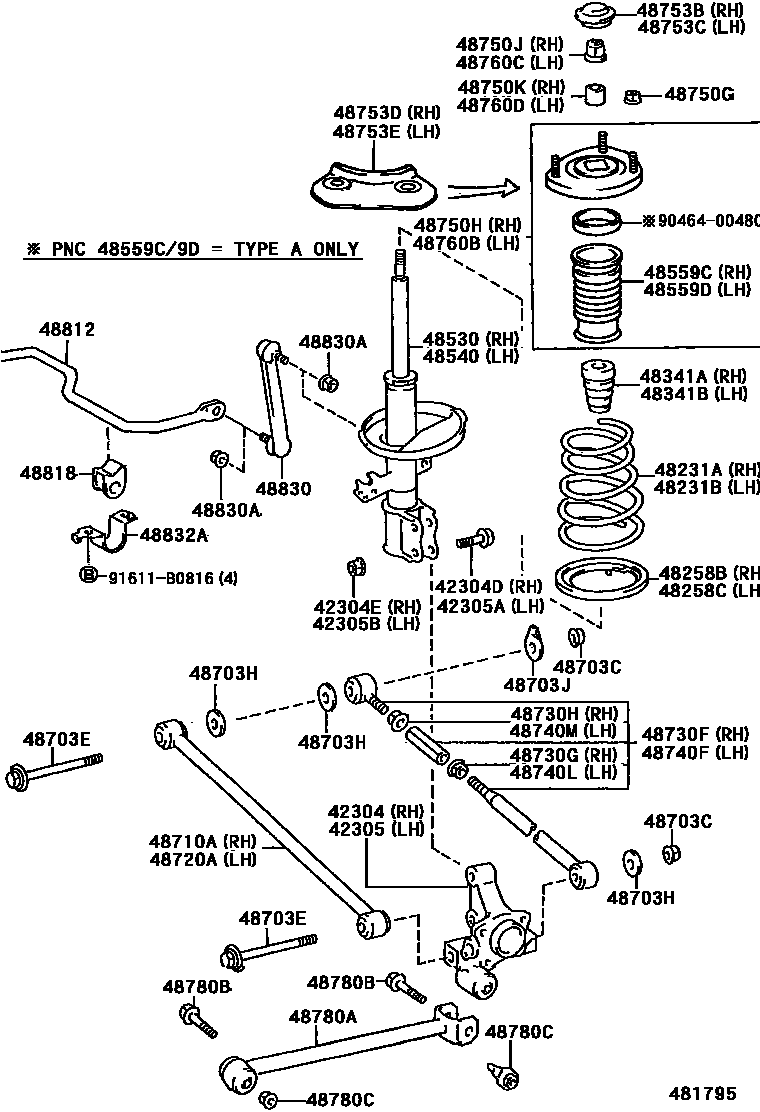

Parts diagram
42304CARRIER SUB-ASSY, REAR AXLE, RH
main42304-05010i199308-199601
main42304-05020i199308-199601
W(*66)
main42304-05031i199601-199710
ROUGH ROAD PACKAGE
main42304-05041i199601-199710
W(*66)
main42304-20140i199212-199308
main42304-20160i199212-199308
W(*66)
42304DBOLT (FOR REAR AXLE CARRIER RH)
main90105-15001i199212-199710
42304ENUT (FOR REAR AXLE CARRIER RH)
main90179-15001i199212-199710
42305CARRIER SUB-ASSY, REAR AXLE, LH
main42305-05010i199308-199601
main42305-05020i199308-199601
W(*66)
main42305-05031i199601-199710
ROUGH ROAD PACKAGE
main42305-05041i199601-199710
W(*66)
main42305-20140i199212-199308
main42305-20160i199212-199308
W(*66)
42305ABOLT (FOR REAR AXLE CARRIER LH)
main90105-15001i199212-199412
IRELAND SPEC OR W(*66)
main90105-15001i199412-199710
42305BNUT (FOR REAR AXLE CARRIER LH)
main90179-15001i199212-199710
48231ASPRING, COIL, REAR RH
main48231-05010i199212-199308
main48231-05080i199212-199308
IRELAND SPEC
main48231-05090i199212-199308
main48231-05100i199601-199611
main48231-05100i199505-199601
IRELAND SPEC
main48231-05101i199611-199710
main48231-05110i199308-199601
main48231-05111i199601-199611
ISRAEL OR TURKEY SPEC
main48231-05112i199611-199710
ISRAEL OR TURKEY SPEC
main48231-05120i199312-199601
main48231-05121i199601-199611
main48231-05122i199611-199710
main48231-05130i199601-199606
ROUGH ROAD PACKAGE
main48231-05130i199308-199601
IRELAND SPEC
main48231-05131i199606-199710
ROUGH ROAD PACKAGE
main48231-05140i199312-199601
IRELAND SPEC
main48231-05140i199601-199611
ROUGH ROAD PACKAGE
main48231-05140i199505-199601
main48231-05141i199611-199710
ROUGH ROAD PACKAGE
main48231-05150i199312-199601
main48231-05160i199505-199601
main48231-05160i199312-199601
IRELAND SPEC
main48231-05170i199505-199601
IRELAND SPEC
48231BSPRING, COIL, REAR LH
main48231-05010i199212-199308
main48231-05080i199212-199308
IRELAND SPEC
main48231-05090i199212-199308
main48231-05100i199601-199611
main48231-05100i199505-199601
IRELAND SPEC
main48231-05101i199611-199710
main48231-05110i199308-199601
main48231-05111i199601-199611
ISRAEL OR TURKEY SPEC
main48231-05112i199611-199710
ISRAEL OR TURKEY SPEC
main48231-05120i199312-199601
main48231-05121i199601-199611
main48231-05122i199611-199710
main48231-05130i199601-199606
ROUGH ROAD PACKAGE
main48231-05130i199308-199601
IRELAND SPEC
main48231-05131i199606-199710
ROUGH ROAD PACKAGE
main48231-05140i199601-199611
ROUGH ROAD PACKAGE
main48231-05140i199505-199601
main48231-05140i199312-199601
IRELAND SPEC
main48231-05141i199611-199710
ROUGH ROAD PACKAGE
main48231-05150i199312-199601
main48231-05160i199312-199601
IRELAND SPEC
main48231-05160i199505-199601
main48231-05170i199505-199601
IRELAND SPEC
48258BINSULATOR, REAR COIL SPRING, LOWER RH
main48258-05010i199308-199710
main48258-32010i199212-199601
48258CINSULATOR, REAR COIL SPRING, LOWER LH
main48258-05010i199308-199710
main48258-32010i199212-199601
48341ABUMPER, REAR SPRING, NO.1 RH
main48341-05010i199212-199710
main48341-20210i199212-199308
48341BBUMPER, REAR SPRING, NO.1 LH
main48341-05010i199212-199710
main48341-20210i199212-199308
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-05010i199308-199601
main48530-05020i199308-199510
main48530-05030i199505-199601
main48530-05030i199312-199601
IRELAND SPEC
main48530-09130i199601-199710
main48530-20760i199212-199308
MARK 48530-20760
main48530-20810i199212-199308
MARK 48530-20810,IRELAND SPEC
main48530-20850i199212-199308
MARK 48530-20850,IRELAND SPEC
main48530-2B070i199212-199308
MARK 48530-2B070
48540ABSORBER ASSY, SHOCK, REAR LH
main48540-05010i199308-199601
main48540-05020i199308-199510
main48540-05030i199505-199601
main48540-05030i199312-199601
IRELAND SPEC
main48540-09130i199601-199710
main48540-20760i199212-199308
MARK 48540-20760
main48540-20810i199212-199308
MARK 48540-20810,IRELAND SPEC
main48540-20850i199212-199308
MARK 48540-20850,IRELAND SPEC
main48540-2B070i199212-199308
MARK 48540-2B070
main48540-2B260i199312-199601
MARK 48540-2B260,IRELAND SPEC
48559CCOVER, REAR SHOCK ABSORBER DUST, RH NO.1
main48559-20040i199308-199312
TYPE A
main48754-05010i199308-199312
TYPE B
main48754-05010i199304-199710
48559DCOVER, REAR SHOCK ABSORBER DUST, LH NO.1
main48559-20040i199308-199312
TYPE A
main48754-05010i199304-199710
main48754-05010i199308-199312
TYPE B
48703CNUT(FOR REAR SUSPENSION ARM)
main90179-14019i199212-199710
48703EBOLT(FOR REAR SUSPENSION ARM)
main90901-09001i199212-199710
*14-1.50PX260-26,BODY SIDE
main90901-19001i199212-199710
*14-1.50PX260-26,CARRIER SIDE
48703HWASHER, NO.1(FOR REAR SUSPENSION ARM)
main90201-14017i199212-199710
48703JWASHER, NO.2(FOR REAR SUSPENSION ARM)
main48715-20020i199601-199710
main48715-32010i199212-199601
48710AARM ASSY, REAR SUSPENSION, NO.1 RH
main48710-05010i199212-199601
main48710-05020i199212-199601
W(*66)
main48710-05020i199505-199601
main48710-05030i199601-199710
main48710-20190i199212-199312
main48710-20210i199212-199308
W(*66)
main48710-20230i199212-199308
main48710-20290i199212-199312
W(*66)
48720AARM ASSY, REAR SUSPENSION, NO.1 LH
main48710-05010i199212-199601
main48710-05030i199601-199710
main48710-05040i199601-199710
W(*66)
main48710-20190i199212-199312
main48710-20230i199212-199308
48730FARM ASSY, REAR SUSPENSION, NO.2 RH
main48730-05010i199308-199601
main48730-05020i199308-199601
main48730-05040i199601-199710
main48730-20160i199212-199308
main48730-20170i199212-199308
48730GNUT, NO.1(FOR REAR SUSPENSION ARM NO.2 RH)
main90179-16022i199212-199710
48730HNUT, NO.2(FOR ARM ASSY, REAR SUSPENSION, NO.2 RH)
main90179-16021i199212-199710
48740FARM ASSY, REAR SUSPENSION, NO.2 LH
main48740-05010i199308-199601
main48740-05020i199308-199601
main48740-05040i199601-199710
main48740-20050i199212-199308
main48740-20060i199212-199308
48740LNUT, NO.1(FOR REAR SUSPENSION ARM NO.2 LH)
main90179-16022i199212-199710
48740MNUT, NO.2(FOR ARM ASSY, REAR SUSPENSION, NO.2 LH)
main90179-16021i199212-199710
48750GNUT(FOR REAR SUSPENSION SUPPORT)
main90179-08122i199212-199710
48750HSUPPORT ASSY, REAR SUSPENSION, RH
main48750-05010i199304-199710
TYPE B
main48750-20100i199212-199601
TYPE A
48750JNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
main90179-14015i199212-199710
48750KCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
main90387-15012i199212-199407
main90387-15027i199407-199710
48753BCOVER, REAR SUSPENSION SUPOPORT, NO.1 RH
main48753-20040i199212-199710
48753CCOVER, REAR SUSPENSION SUPOPORT, NO.1 LH
main48753-20040i199212-199710
48753DCOVER, REAR SUSPENSION SUPOPORT, NO.2 RH
main48753-20060i199312-199601
main48753-20070i199601-199710
48753ECOVER, REAR SUSPENSION SUPOPORT, NO.2 LH
main48753-20060i199312-199601
main48753-20070i199601-199710
48760BSUPPORT ASSY REAR SUSPENSION, LH
main48750-05010i199304-199710
main48750-20100i199212-199601
48760CNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
main90179-14015i199212-199710
48760DCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
main90387-15012i199212-199407
main90387-15027i199407-199710
48780AROD ASSY, STRUT, REAR
main48780-05010i199308-199710
main48780-20080i199212-199308
48780BBOLT(FOR STRUT ROD)
main90119-12131i199212-199710
48780CNUT(FOR STRUT ROD)
main90179-12062i199212-199407
CARRIER SIDE
main90179-12091i199407-199710
CARRIER SIDE
main90179-12114i199212-199710
BODY SIDE
48812BAR, STABILIZER, REAR
main48812-05010i199601-199710
main48812-05030i199308-199601
main48812-20550i199212-199308
48818BUSH, STABILIZER, REAR
main48818-05010i199601-199710
main48818-05030i199308-199601
main48818-20260i199212-199308
48830LINK ASSY, REAR STABILIZER
main48830-05010i199308-199601
main48830-05011i199512-199706
main48830-20010i199212-199710
48830ANUT(FOR REAR STABILIZER LINK)
main90179-10054i199212-199710
48832ABRACKET, REAR STABILIZER BAR, NO.1
main48832-20080i199212-199710
9046400480
91611B0816

49 parts on this diagram · 1 diagram in section
