Toyota CALYAALTERNATOR

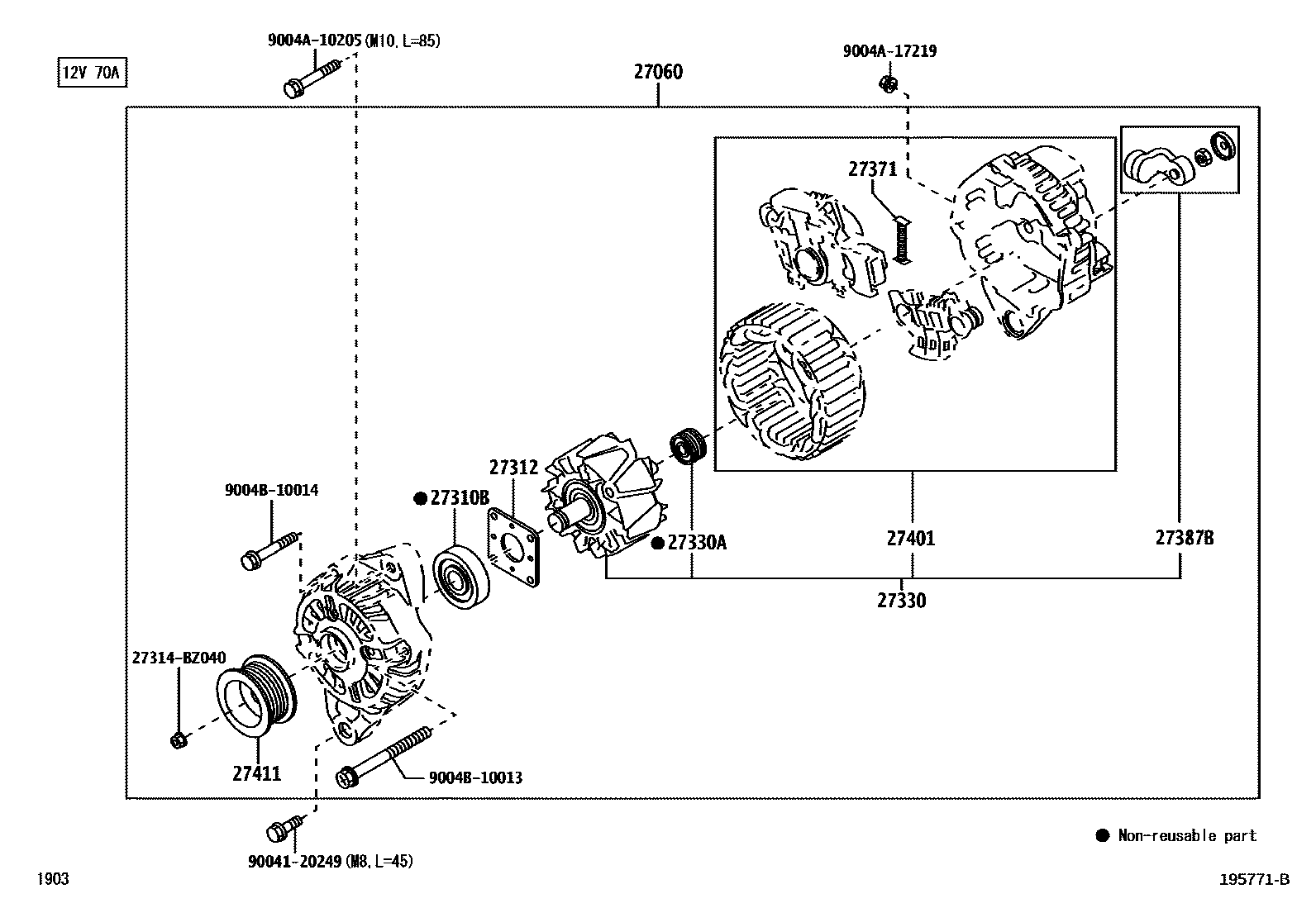

Parts diagram
27060ALTERNATOR ASSY, W/REGULATOR
main27060-BZ360i202207
12V 70A
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main9004B-37015i201909-202207
27312PLATE, RETAINER
main27312-BZ040i201909-202207
27330ROTOR ASSY, ALTERNATOR
main27330-BZ070i201909-202207
27330ABEARING(FOR ALTERNATOR ROTOR)
main9004B-37014i201606-201909
27371BRUSH, ALTERNATOR
main27371-BZ020×2i201909-202110
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-BZ060i201909-202207
27401STATOR SUB-ASSY ALTERNATOR W/RECTIFIER
main27401-BZ030i201909-202110
main27401-BZ031i202207
27411PULLEY, ALTERNATOR
main27411-BZ110i201606-201909
27314BZ040
9004120249
9004A10205
9004A17219
9004B10013
9004B10014

15 parts on this diagram · 1 diagram in section

ALTERNATOR for Toyota CALYA

This section contains 15 genuine Toyota parts for the ALTERNATOR system of the Toyota CALYA. Key components include: ALTERNATOR ASSY, W/REGULATOR, BEARING(FOR ALTERNATOR DRIVE END FRAME), PLATE, RETAINER, ROTOR ASSY, ALTERNATOR, BEARING(FOR ALTERNATOR ROTOR).
