EPC Data

Toyota C-HRWINDSHIELD WASHER

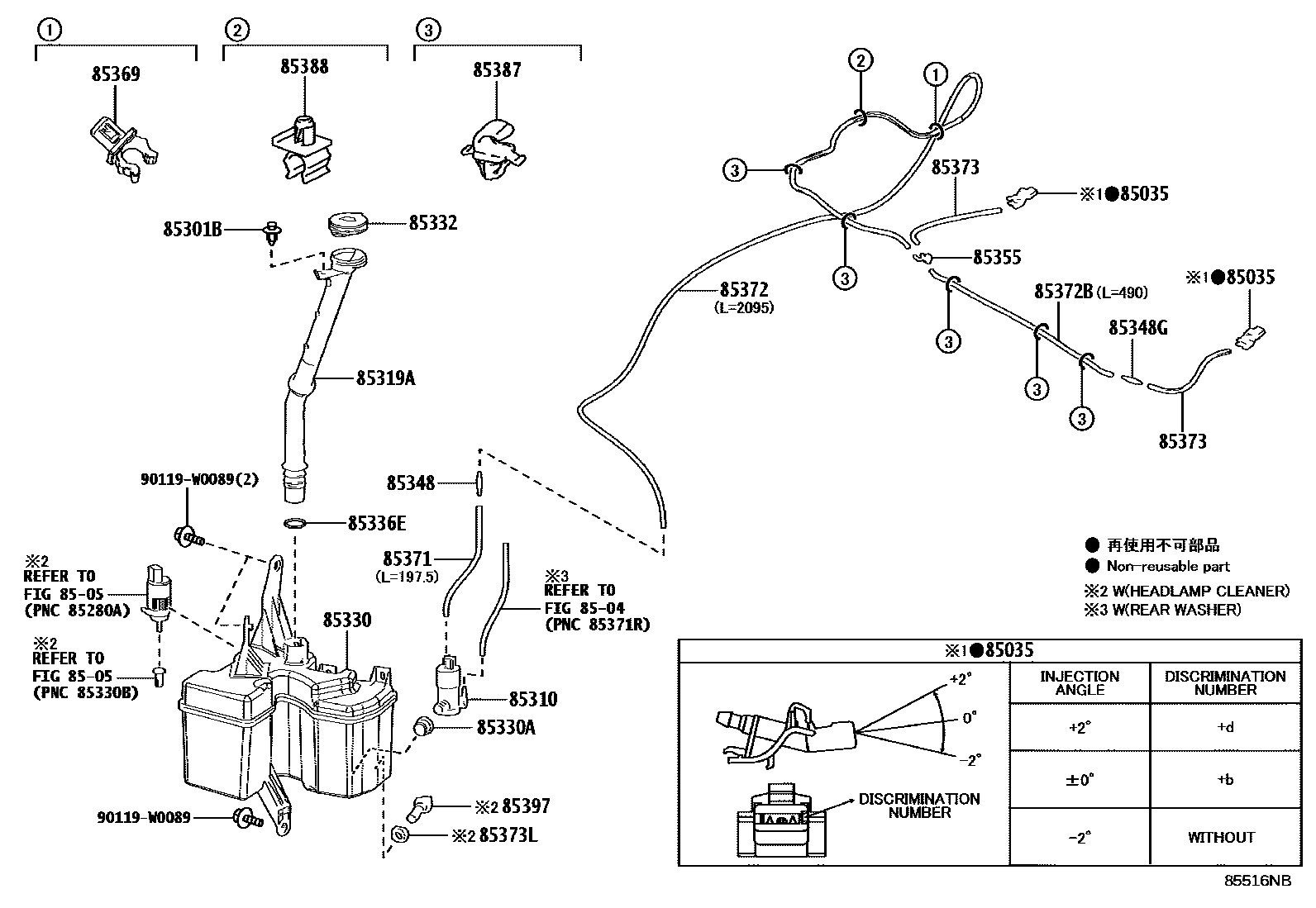

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-30220×2i202310
ANGLE 0
main85381-30230×2i202310
ANGLE -2
main85381-30240×2i202310
ANGLE +2
8504
8505
85301BCLIP, WASHER
main90467-07076-C7i202310
BLACK
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-F4050i202310
main85330-F4060i202310
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
85319AHOSE, INLET
main85319-F4030i202310
main85319-F4150i202401
85330JAR ASSY, WINDSHIELD WASHER
main85315-F4130i202310
main85315-F4150i202401
main85355-F4030i202310
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
main85355-F4050i202401
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
85330ABUSH, WINDSHIELD WASHER JAR
main90069-50009i202310
85332CAP, WINDSHIELD WASHER JAR
main85316-F4010i202310
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main90069-38045i202310
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85357-0F020i202310
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85357-0F020i202310
85355VALVE, WINDSHIELD WASHER HOSE
main85376-0F040i202310
85369CLAMP
main85371-52110i202310
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90069-46289i202310
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90069-16010i202310
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90069-16009i202310
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×2i202310
L=1450(*H,L=210)
85373LGROMMET, WASHER
main90069-50019i202310
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main85371-12040×5i202310
85388CLAMP NO.2 (FOR WINDSEIELD WASHER)
main85371-32020i202310
85397SWITCH ASSY,LEVEL WARNING
main85397-F4010i202310
COLD AREA SPEC&HEADLAMP CLEANER-WITH&INSIDE REAR VIEW MIRROR-DIGITAL INNER MIRROR
90119W0089

23 parts on this diagram · 2 diagrams in section
