Toyota C-HR (THP)STARTER

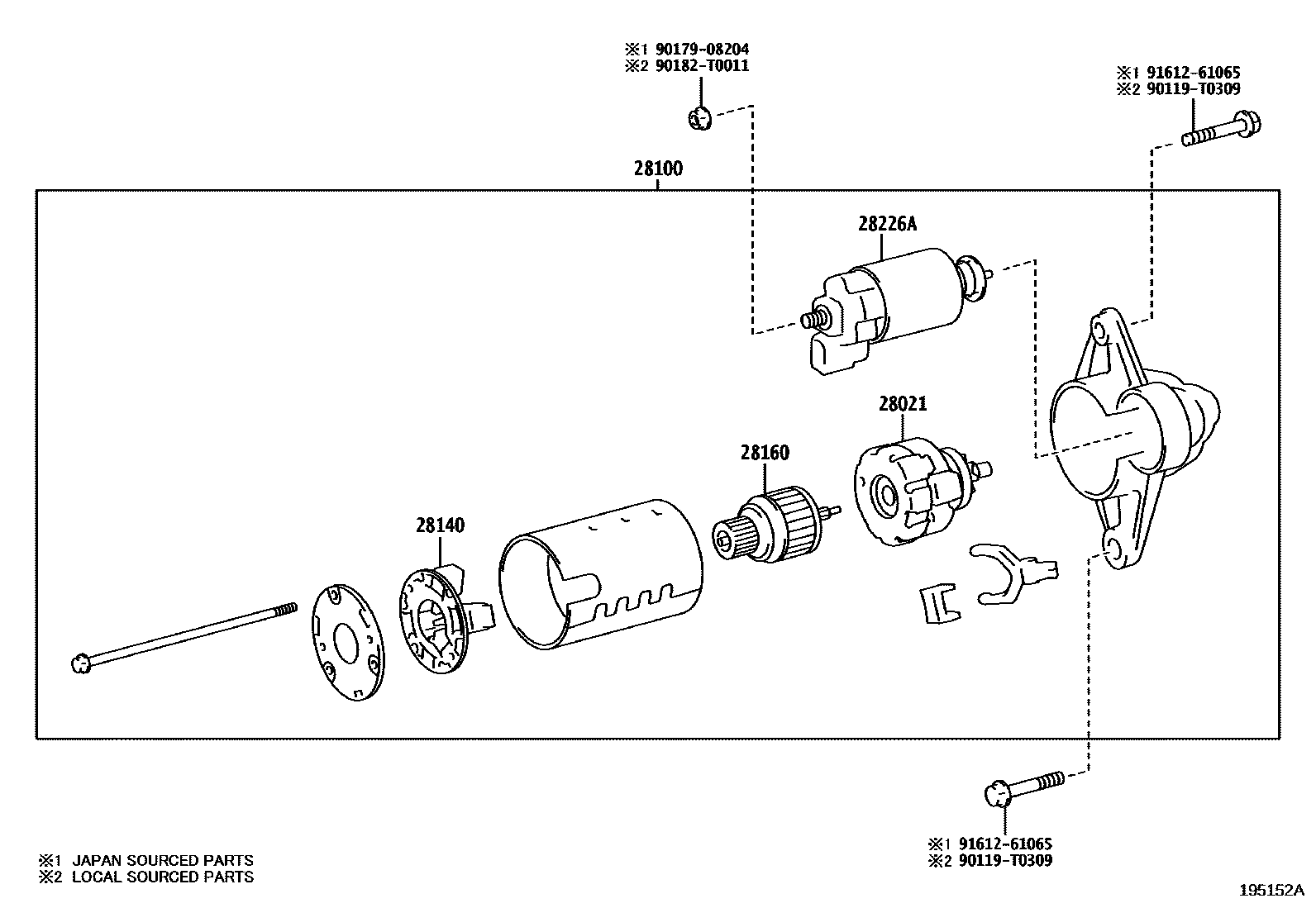

Parts diagram
28021CLUTCH SUB-ASSY, STARTER CENTER BEARING
main28021-0Y300i201802-202006
28100STARTER ASSY
main28100-0T390i201802-202006
12V 1.0KW
28140HOLDER ASSY, STARTER BRUSH
main28140-0Y300i201802-202006
28160ARMATURE ASSY, STARTER
main28160-0Y300i201802-202006
28226ASTARTER KIT, MOTOR TERMINAL
main28226-0T390i201802-202006
90119T0309
9017908204
90182T0011
9161261065

9 parts on this diagram · 1 diagram in section

STARTER for Toyota C-HR (THP)

This section contains 9 genuine Toyota parts for the STARTER system of the Toyota C-HR (THP). Key components include: CLUTCH SUB-ASSY, STARTER CENTER BEARING, STARTER ASSY, HOLDER ASSY, STARTER BRUSH, ARMATURE ASSY, STARTER, STARTER KIT, MOTOR TERMINAL.
