Toyota BREVISFRONT DOOR LOCK & HANDLE

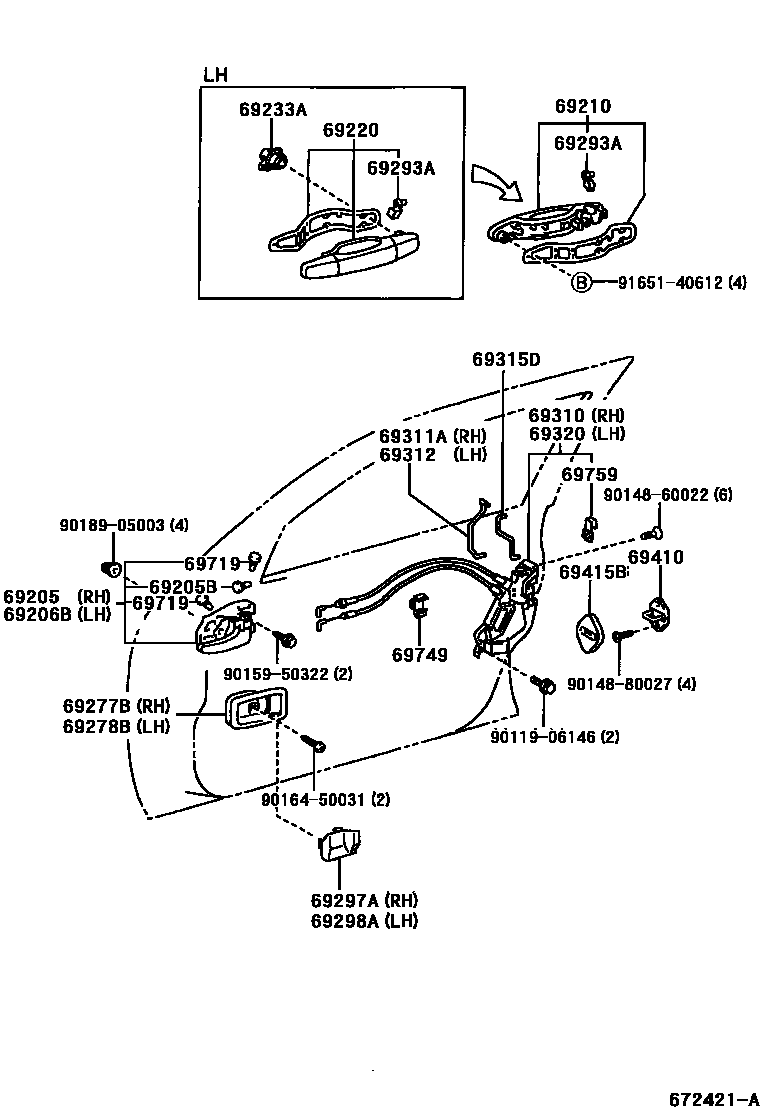

Parts diagram
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-51020-A0i200105-200706
IVORY,TRIM0#
main69205-51020-B0i200105-200706
LT.GRAY,TRIM1#
main69205-51020-C0i200105-200706
BLACK,TRIM2#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014×2i200105
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-51020-A0i200105-200706
IVORY,TRIM0#
main69206-51020-B0i200105-200706
LT.GRAY,TRIM1#
main69206-51020-C0i200105-200706
BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-51010i200105
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-51030i200105
69233ARETAINER, DOOR OUTSIDE HANDLE
main69259-51010i200105
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-51020-A0i200105-200706
IVORY,TRIM0#
main69277-51020-B0i200105-200706
LT.GRAY,TRIM1#
main69277-51020-C0i200105-200706
BLACK,TRIM2#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-51020-A0i200105-200706
IVORY,TRIM0#
main69278-51020-B0i200105-200706
LT.GRAY,TRIM1#
main69278-51020-C0i200105-200706
BLACK,TRIM2#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12050i200105
main69293-12060i200105
69297ABEZEL, DOOR INSIDE HANDLE, NO.2 RH
main69297-51010-A0i200105-200706
IVORY,TRIM0#
main69297-51010-B0i200105-200706
LT.GRAY,TRIM1#
main69297-51010-C0i200105-200706
BLACK,TRIM2#
69298ABEZEL, DOOR INSIDE HANDLE, NO.2 LH
main69298-51010-A0i200105-200706
IVORY,TRIM0#
main69298-51010-B0i200105-200706
LT.GRAY,TRIM1#
main69298-51010-C0i200105-200706
BLACK,TRIM2#
69310LOCK ASSY, FRONT DOOR, RH
main69030-51030i200105
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-51010i200105
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-51010i200105
69315DLINK, FRONT DOOR OUTSIDE LOCKING, RH
main69315-51010i200105
69320LOCK ASSY, FRONT DOOR, LH
main69040-51030i200105
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-51010×2i200105
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-30020×2i200105
69719CUSHION, DOOR LOCK CONTROL
main69719-30010×4i200105
69749CLAMP, FRONT DOOR LOCK LINK
main69749-30050×2i200105
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-32120×2i200105
9011906146
9014860022
9014880027
9015950322
9016450031
9018905003
9165140612

28 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota BREVIS

This section contains 28 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota BREVIS. Key components include: HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH, CUSHION(FOR FRONT DOOR INSIDE HANDLE), HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH, HANDLE ASSY, FRONT DOOR, OUTSIDE RH, HANDLE ASSY, FRONT DOOR OUTSIDE, LH.
