Toyota BLIZZARDBACK DOOR LOCK & HINGE

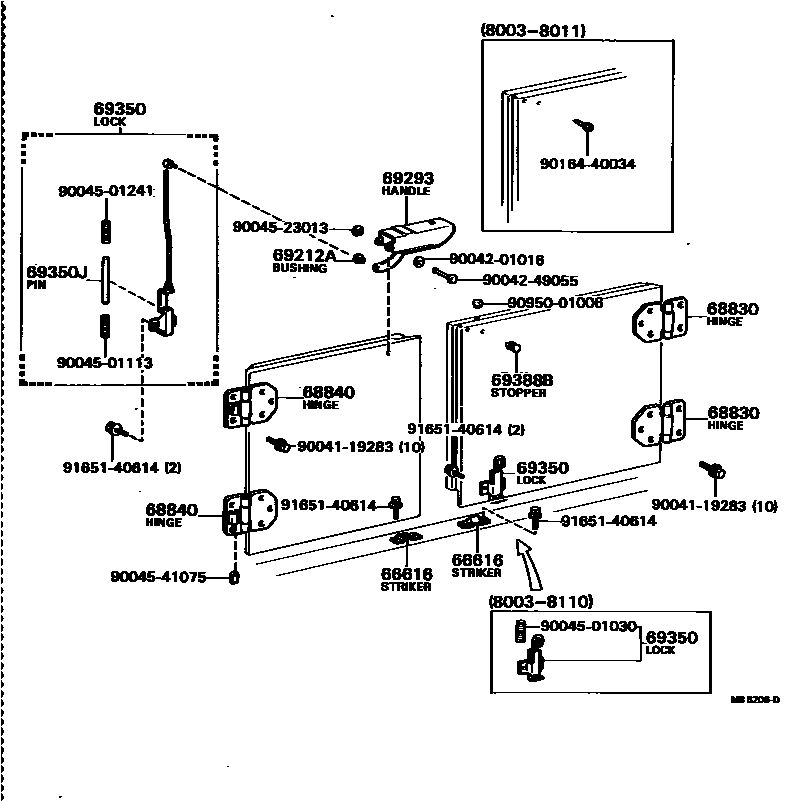

Parts diagram
66616STRIKER, TAIL GATE LOCK
main66137-87601i198003-198201
RH
main66137-87604×2i198201-198404
RH
main66177-87601i198003-198404
LH
68830HINGE ASSY, BACK DOOR, RH
main53401-87601×2i198003-198110
main64501-87603×2i198110-198404
68840HINGE ASSY, BACK DOOR, LH
main64502-87601×2i198003-198404
main64502-87604i198110-198404
UPR
69212ABUSH
main69395-20020i198003-198404
69293HANDLE, BACK DOOR
main66170-87601i198003-198404
main66170-87603i198003-198110
main69255-87601i198110-198404
69350LOCK ASSY, BACK DOOR
main66110-87602×2i198003-198404
RH
main66130-87602×2i198003-198404
LH
main66140-87601i198003-198110
RH
main66140-87602i198110-198404
RH
main66180-87601i198003-198404
LH
main69350-87601×2i198110-198404
69350JPIN, SWING GATE LOCK
main66123-87601i198003-198404
69388BSTOPPER, BACK DOOR LOCK HANDLE
main69388-87601×4i198011-198404
9004119283
9004201016
9004249055
9004501030
9004501113
9004501241
9004523013
9004541075
9016440034
9095001006
9165140614

19 parts on this diagram · 3 diagrams in section

BACK DOOR LOCK & HINGE for Toyota BLIZZARD

This section contains 61 genuine Toyota parts for the BACK DOOR LOCK & HINGE system of the Toyota BLIZZARD. Key components include: CATCH, SWING GATE LOCK HANDLE, BRACKET, SWING GATE LOCK HANDLE, STRIKER, TAIL GATE LOCK, HINGE ASSY, REAR GATE, RH, HINGE ASSY, REAR GATE, LH.
