Toyota BLADEMUDGUARD & SPOILER

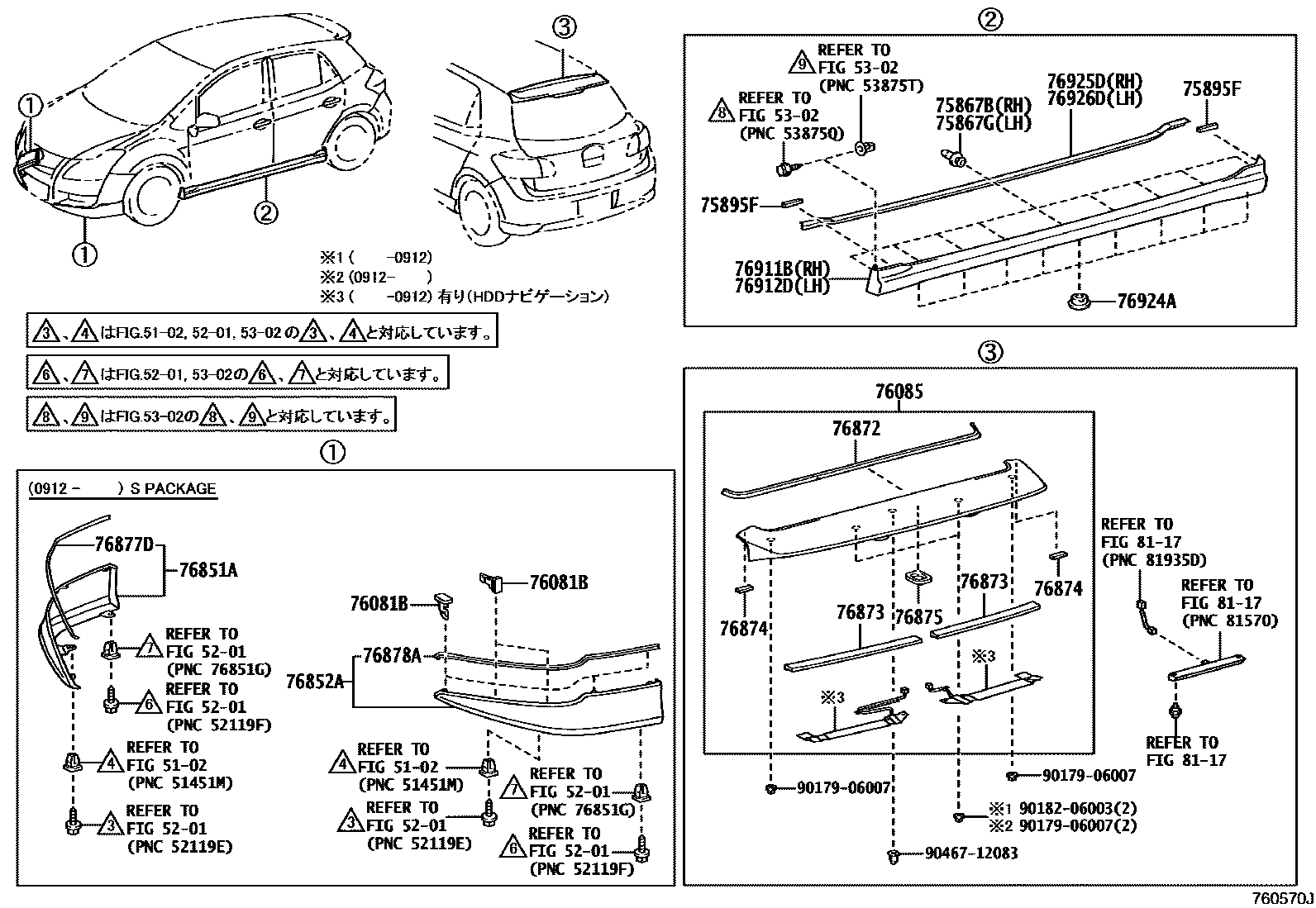

Parts diagram
5102SUSPENSION CROSSMEMBER & UNDER COVER
5201FRONT BUMPER & BUMPER STAY
5302HOOD & FRONT FENDER
75867BCLIP, ROCKER PANEL MOULDING
main75867-33030×9i200912
75867GCLIP, ROCKER PANEL MOULDING NO.2
main75867-33030×9i200612-200912
75895FTAPE, MOULDING, NO.1
main75895-12031×4i200612-200912
76081BRETAINER, FRONT SPOILER
main52535-28020×10i200912-201204
76085SPOILER SUB-ASSY, REAR
main76085-12917-A1i200912-201105
WHITE PEARL CS.,070
main76085-12917-B2i200912-201105
SILVER ME.,1F7
main76085-12917-C0i200912-201105
BLACK MC.,209
main76085-12917-D2i200912-201105
GINGER RED M.M.,3R6
main76085-12917-E0i200912-201105
DEEP GOLD PEARL CS.,4T7
main76085-12917-G0i200912-201105
DK.GREEN MC.,6V4
main76085-12917-J1i200912-201105
DK.BLUE MC.,8S6
main76085-12919-A1i201106-201204
WHITE PEARL CS.,070
main76085-12919-B2i201106-201204
SILVER ME.,1F7
main76085-12919-C0i201106-201204
BLACK MC.,209
main76085-12919-D2i201106-201204
GINGER RED M.M.,3R6
main76085-12919-E0i201106-201204
DEEP GOLD PEARL CS.,4T7
main76085-12919-G0i201106-201204
DK.GREEN MC.,6V4
main76085-12919-J1i201106-201204
DK.BLUE ME.,8S6
main76085-12916-A2supersedes 76085-12917-A2i200612-200912
main76085-12916-B0supersedes 76085-12917-B0i200612-200912
main76085-12916-C0supersedes 76085-12917-C0i200612-200912
main76085-12916-D1supersedes 76085-12917-D1i200612-200912
main76085-12916-D2supersedes 76085-12917-D2i200612-200912
main76085-12916-D3supersedes 76085-12917-D3i200612-200912
main76085-12916-E0supersedes 76085-12917-E0i200612-200912
main76085-12916-J1supersedes 76085-12917-J1i200612-200912
76851ACOVER, FRONT SPOILER, RH
main76851-12260-A0i200912-201204
main76851-12260-B0i200912-201204
main76851-12260-C0i200912-201204
main76851-12260-D0i200912-201204
main76851-12260-E0i200912-201204
main76851-12260-G0i200912-201204
main76851-12260-J0i200912-201204
76852ACOVER, FRONT SPOILER, LH
main76852-12220-A0i200912-201204
main76852-12220-B0i200912-201204
main76852-12220-C0i200912-201204
main76852-12220-D0i200912-201204
main76852-12220-E0i200912-201204
main76852-12220-G0i200912-201204
main76852-12220-J0i200912-201204
76872PROTECTOR, REAR SPOILER, NO.1
main76872-12170i200612-200912
76873PROTECTOR, REAR SPOILER, NO.2
main76873-12180×2i200612-200912
76874PROTECTOR, REAR SPOILER, NO.3
main76874-12200×2i200612-200912
76875PROTECTOR, REAR SPOILER, NO.4
main76875-12130i200612-200912
76877DPROTECTOR, FRONT SPOILER SIDE, RH
main76877-12090-B0i200912-201204
main76877-12090-C0i200912-201204
76878APROTECTOR, FRONT SPOILER SIDE, LH
main76878-12050-B0i200912-201204
main76878-12050-C0i200912-201204
76911BMUDGUARD, SIDE, RH
main76911-12120-A1i200912-201204
main76911-12120-A2i200612-200810
COOL WHITE PEARL CS.,075
main76911-12120-B0i200612-200912
SILVER ME.,1C0
main76911-12120-B2i200912-201204
main76911-12120-C0i200912-201204
main76911-12120-D1i200612-200912
SUPER RED 5,3P0
main76911-12120-D2i200912-201204
main76911-12120-D3i200810-200912
MAROON MC.,3N0
main76911-12120-E0i200912-201204
main76911-12120-G0i200912-201204
main76911-12120-J1i200912-201204
76912DMUDGUARD, SIDE, LH
main76912-12120-A1i200912-201204
main76912-12120-A2i200612-200810
COOL WHITE PEARL CS.,075
main76912-12120-B0i200612-200912
SILVER ME.,1C0
main76912-12120-B2i200912-201204
main76912-12120-C0i200912-201204
main76912-12120-D1i200612-200912
SUPER RED 5,3P0
main76912-12120-D2i200912-201204
main76912-12120-D3i200810-200912
MAROON MC.,3N0
main76912-12120-E0i200612-200912
DEEP GOLD PEARL CS.,4T7
main76912-12120-G0i200912-201204
main76912-12120-J1i200912-201204
76924ARETAINER, SIDE MUDGUARD, NO.2
main76924-12040×18i200708-200912
main76924-52021×18i200612-200707
76925DPROTECTOR, SIDE MUDGUARD, RH
main76925-12090-B0i200612-200912
LT. GRAY,070 ,075 ,1C0
main76925-12090-C0i200612-200912
BLACK,209 ,3N0 ,3P0 ,3R6 ,4T7 ,8S6
76926DPROTECTOR, SIDE MUDGUARD, LH
main76925-12090-B0i200612-200912
LT. GRAY,070 ,075 ,1C0
main76925-12090-C0i200612-200912
BLACK,209 ,3N0 ,3P0 ,3R6 ,4T7 ,8S6
8117CENTER STOP LAMP
9017906007
9018206003
9046712083

25 parts on this diagram · 1 diagram in section

MUDGUARD & SPOILER for Toyota BLADE

This section contains 25 genuine Toyota parts for the MUDGUARD & SPOILER system of the Toyota BLADE. Key components include: SUSPENSION CROSSMEMBER & UNDER COVER, FRONT BUMPER & BUMPER STAY, HOOD & FRONT FENDER, CLIP, ROCKER PANEL MOULDING, CLIP, ROCKER PANEL MOULDING NO.2.
