Toyota BLADEHOOD LOCK & HINGE

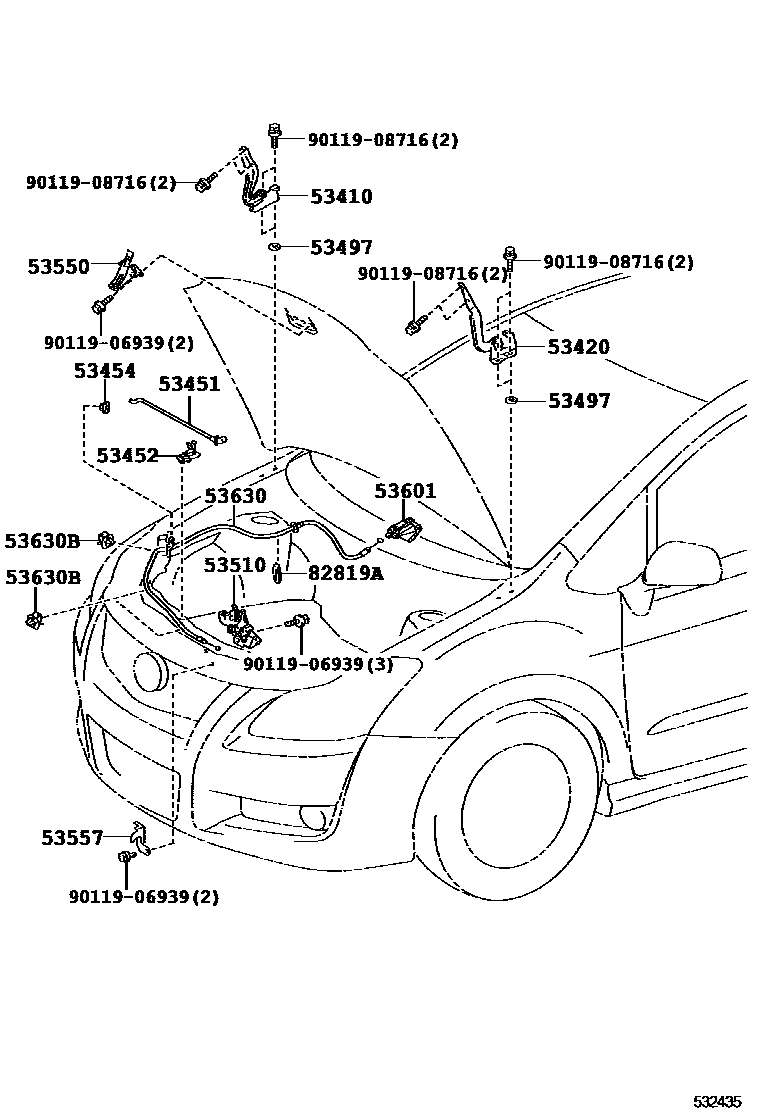

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-12480i200612-200912
53420HINGE ASSY, HOOD, LH
main53420-12470i200612-200912
53451ROD, HOOD SUPPORT
main53440-12050i200612-200707
main53440-12180i200707-200912
main53440-12181i200912
53452HOLDER, HOOD STAY
main53452-12050i200612-200912
53454CLIP, HOOD SUPPORT ROD
main53454-52010i200612-200912
53497PAD, HOOD HINGE, NO.1
main53497-42010×4i200612-200912
53510LOCK ASSY, HOOD
main53510-12A20i200612-200912
53550HOOK ASSY, HOOD AUXILIARY CATCH
main53550-12030i200612-200912
main53550-12031i201011
53557CATCH, HOOD AUXILIARY HOOK
main53557-12010i200612-200912
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-52010-A1i200912-201204
IVORY,TRIM0#
main53601-52010-J1i200612-200912
DK.BLUE,TRIM00,8#; DK.BLUE,TRIM8#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-12530i200612-200912
53630BCLAMP(FOR HOOD LOCK CONTROL CABLE)
main90469-06005×3i200612-200912
82819AGROMMET, WIRE
main82817-1A810i200612-200912
9011906939
9011908716

15 parts on this diagram · 1 diagram in section

HOOD LOCK & HINGE for Toyota BLADE

This section contains 15 genuine Toyota parts for the HOOD LOCK & HINGE system of the Toyota BLADE. Key components include: HINGE ASSY, HOOD, RH, HINGE ASSY, HOOD, LH, ROD, HOOD SUPPORT, HOLDER, HOOD STAY, CLIP, HOOD SUPPORT ROD.
