Toyota BLADEFLOOR PAN & LOWER BACK PANEL

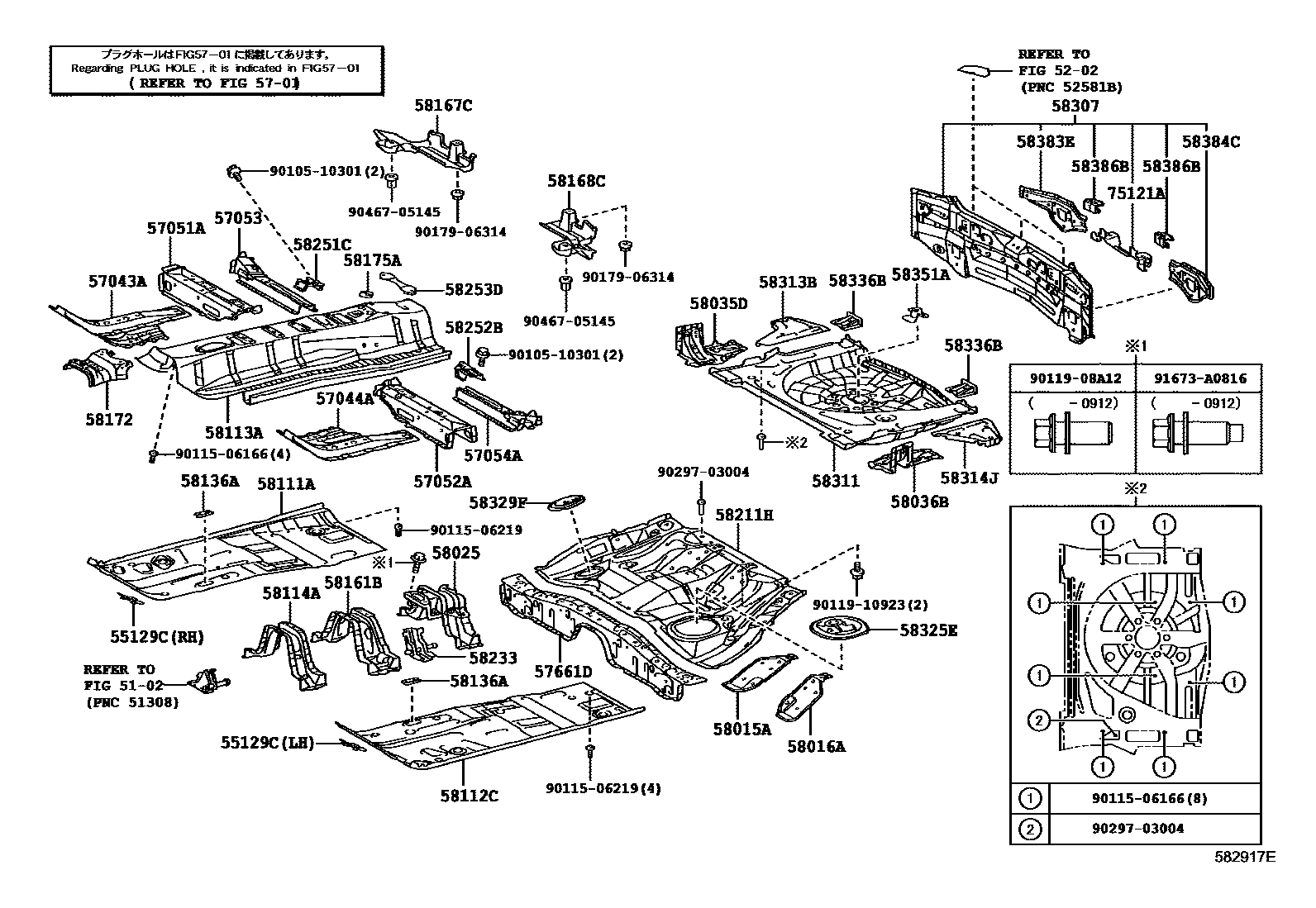

Parts diagram
5102
5202
55129CCOVER, DASH PANEL HOLE
main55129-12040i200612-200912
main55139-12050i200612-200912
5701
57043AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR RH
main57043-12020i200612-200912
57044AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR LH
main57044-12020i200912
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-12060i200612-200912
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-12010i200612-200912
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-12010i200612-200912
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-12010i200912
57661DMEMBER, REAR FLOOR CROSS, FRONT
main57407-12101i200612-200912
main57407-12111i200612-200712
main57407-12112i200912
58015AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 RH
main58015-12091i200612-200904
main58015-47041i200904-200912
58016AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 LH
main58016-12061i200612-200904
main58016-47031i200904-200912
58025REINFORCEMENT SUB-ASSY, DRIVE SHAFT CENTER SUPPORT
main58025-12010i200612-200802
main58025-12011i200803-200912
58035DEXTENSION SUB-ASSY, REAR FLOOR SIDE PANEL, RH
main58305-12040i200612-200912
58036BEXTENSION SUB-ASSY, REAR FLOOR SIDE PANEL, LH
main58306-12030i200912
58111APAN, FRONT FLOOR, RH
main58111-12915i200912
58112CPAN, FRONT FLOOR, LH
main58112-12901i200612-200912
58113APANEL, FRONT FLOOR, CENTER
main58113-12901i200912
main58113-12902i200612-200912
58114AREINFORCEMENT, FRONT FLOOR PANEL
main58114-12070i200612-200802
main58114-12071i200803-200912
58136ACOVER, FRONT FLOOR SERVICE HOLE
main58136-12040×2i200612-200912
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main58161-12220i200612-200802
main58161-12221i200803-200912
58167CCOVER, FRONT FLOOR, CENTER RH
main58167-12010i200612-200912
58168CCOVER, FRONT FLOOR, CENTER LH
main58168-12010i200612-200912
58172BRACKET, COMPUTER MOUNTING, NO.3
main58173-12020i200612-200912
58175AREINFORCEMENT, PARKING BRAKE BASE, NO.1
main57805-12150i200612-200912
main58176-12010i200612-200912
main58176-12020i200612-200912
58211HPAN, CENTER FLOOR
main58211-12930i200612-200912
main58211-12931i200912
58233BRACKET, EXHAUST PIPE MOUNTING
main58203-12070i200912
main58204-12020i200912
58251CBRACE, FLOOR PANEL, FRONT RH
main58251-12040i200912
main58251-12050i200612-200912
58252BBRACE, FLOOR PANEL, FRONT LH
main58252-12040i200612-200912
58253DBRACKET, PARKING BRAKE CABLE
main58253-12060i200612-200912
main58253-12070i200612-200912
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-12A90i200612-200912
58311PAN, REAR FLOOR
main58311-12300i200612-200912
58313BPANEL, REAR FLOOR SIDE, RH
main58313-12310i200612-200912
58314JPANEL, REAR FLOOR SIDE, LH
main58314-12310i200612-200912
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-12140i200612-200912
58329FCOVER, REAR FLOOR SERVICE HOLE, NO.2
main58329-12050i200612-200912
58336BREINFORCEMENT, REAR FLOOR PAN
main58336-12090×2i200612-200912
58351ABRACKET, SPARE WHEEL CARRIER
main58351-12060i200612-200912
58383EREINFORCEMENT, BODY LOWER BACK, NO.2 RH
main58383-12130i200612-200912
58384CREINFORCEMENT, BODY LOWER BACK, NO.2 LH
main58384-12150i200612-200912
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-12020×2i200612-200912
75121ABRACKET, REAR LICENSE PLATE
main75121-12070i200612-200912
9010510301
9011506166
9011506219
9011908A12
9011910923
9017906314
9029703004
9046705145
91673A0816

52 parts on this diagram · 2 diagrams in section
