Toyota BLADECONSOLE BOX & BRACKET

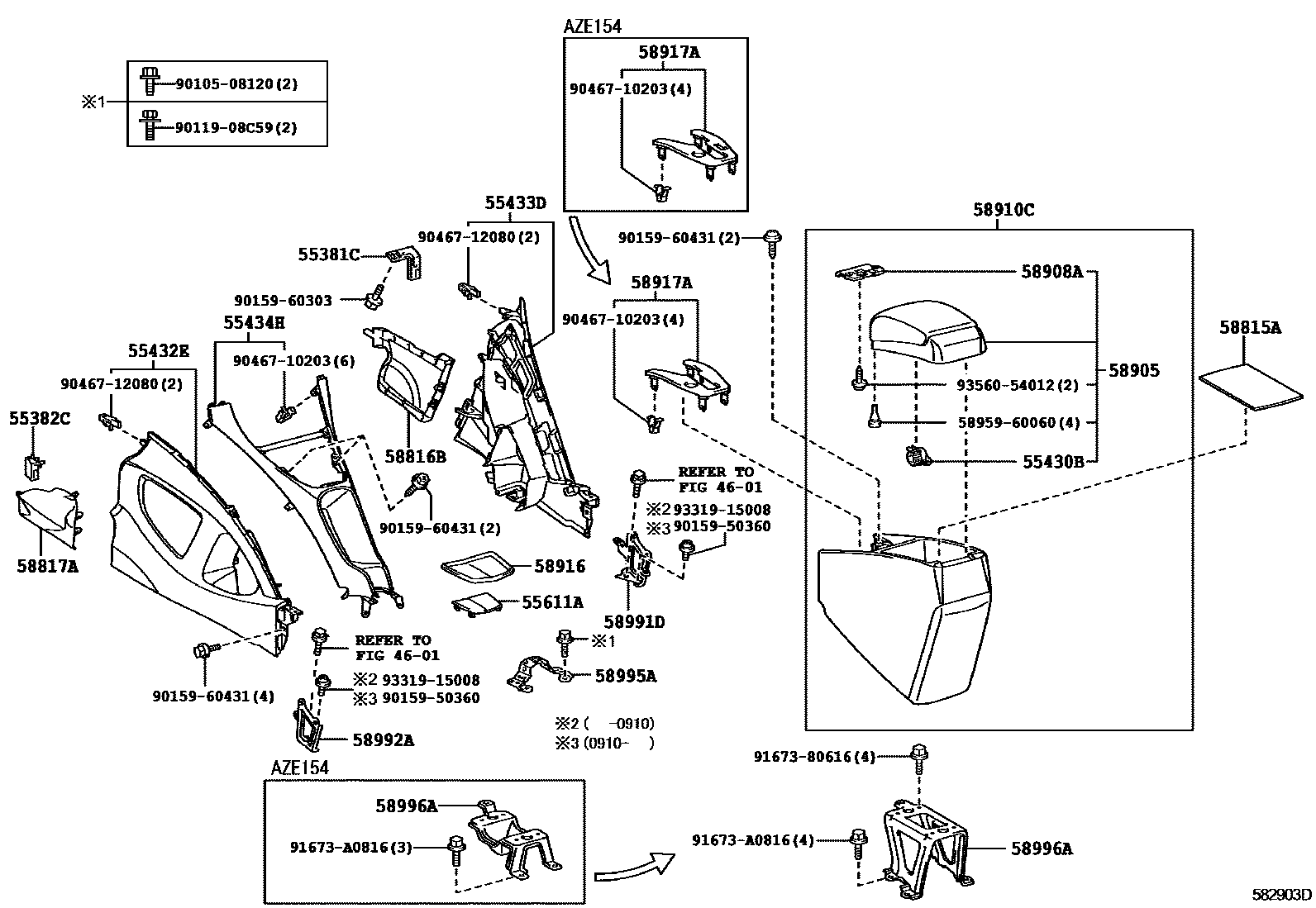

Parts diagram
4601
55381CBRACKET, FINISH PANEL MOUNTING, NO.1
main55389-42020i200612-200912
55382CBRACKET, FINISH PANEL MOUNTING, NO.2
main55388-42020i200612-200912
55430BDAMPER ASSY, INSTRUMENT CLUSTER FINISH PANEL
main55430-52020×2i200612-200912
55432EPANEL, INSTRUMENT PANEL FINISH, LOWER NO.1
main55432-12530-A0i200612-200912
IVORY,TRIM00
main55432-12530-J0i200612-200912
DK.BLUE,TRIM00,8#
main55432-12590-A0i200912-201204
IVORY,TRIM0#
main55432-12590-J0i200912-201204
DK.BLUE,TRIM8#
55433DPANEL, INSTRUMENT PANEL FINISH, LOWER NO.2
main55433-12230-A0i200612-200912
IVORY,TRIM00
main55433-12230-J0i200612-200912
DK.BLUE,TRIM00,8#
main55433-12280-A0i200912-201204
IVORY,TRIM0#
main55433-12280-J0i200912-201204
DK.BLUE,TRIM8#
55434HPANEL, INSTRUMENT PANEL FINISH, LOWER CENTER
main55434-12250i200612-200912
55611ATRAY, INSTRUMENT PANEL UNDER
main55611-12110-A0i200612-200912
IVORY,TRIM00
main55611-12110-J0i200612-200912
DK.BLUE,TRIM00,8#
58815ACARPET, CONSOLE BOX
main58815-12100i200612-200912
main58815-12190i200912
58816BINSERT, CONSOLE BOX
main58816-12010-A0i200612-200912
IVORY,TRIM00
main58816-12010-J0i200612-200912
DK.BLUE,TRIM00,8#
58817AINSERT, CONSOLE BOX, FRONT NO.2
main58817-12040-A0i200912-201204
IVORY,TRIM0#
main58817-12040-J0i200612-200912
DK.BLUE,TRIM00,8#
58905DOOR SUB-ASSY, CONSOLE COMPARTMENT
main58905-12720-J0i200612-200912
DK.BLUE,TRIM8#
main58905-12730-J0i200612-200912
DK.BLUE,TRIM8#
main58905-12800-A1i200912-201201
IVORY,TRIM0#
main58905-12800-J2i200912-201201
DK.BLUE,TRIM8#
main58905-12801-A1i201202-201204
IVORY,TRIM0#
main58905-12801-J2i201202-201204
DK.BLUE,TRIM8#
main58905-12810-J1i200912-201201
DK.BLUE,TRIM8#
main58905-12811-J1i201202-201204
DK.BLUE,TRIM8#
main58905-12740-A0supersedes 58905-12811-A0i200612-200912
main58905-12770-E1i200810-200912
58908ALOCK SUB-ASSY, CONSOLE COMPARTMENT DOOR
main58908-12040i200912-201201
main58908-12041i201202
main58908-12080i201202
main58908-32021i200912-201201
main58908-33030i200612-200912
58910CBOX ASSY, CONSOLE, REAR
main58910-12450-J1i200612-200912
DK.BLUE,TRIM8#
main58910-12460-J1i200612-200912
DK.BLUE,TRIM8#
main58910-12610-J0i200612-200912
DK.BLUE,TRIM8#
main58910-12620-J0i200612-200912
DK.BLUE,TRIM8#
main58910-12760-A1i200912-201201
IVORY,TRIM0#
main58910-12760-J2i200912-201201
DK.BLUE,TRIM8#
main58910-12761-A1i201202-201204
IVORY,TRIM0#
main58910-12761-J2i201202-201204
DK.BLUE,TRIM8#
main58910-12770-J1i200912-201201
DK.BLUE,TRIM8#
main58910-12771-J1i201202-201204
DK.BLUE,TRIM8#
main58910-12780-A1i200912-201201
IVORY,TRIM0#
main58910-12780-J2i200912-201201
DK.BLUE,TRIM8#
main58910-12781-A1i201202-201204
IVORY,TRIM0#
main58910-12781-J2i201202-201204
DK.BLUE,TRIM8#
main58910-12790-J1i200912-201201
DK.BLUE,TRIM8#
main58910-12791-J1i201202-201204
DK.BLUE,TRIM8#
main58910-12630-A0supersedes 58910-12771-A0i200612-200912
main58910-12640-A0supersedes 58910-12791-A0i200612-200912
main58910-12740-J1i200810-200912
main58910-12750-J1i200810-200912
58916MAT, BOX BOTTOM
main58916-12110i200612-200912
58917ACOVER, CONSOLE BOX, REAR
main58917-12010-J0i200612-200912
DK.BLUE,TRIM8#
main58917-12060-J0i200612-200912
DK.BLUE,TRIM8#
main58917-12110-A0i200912-201204
IVORY,TRIM0#
main58917-12110-J0i200912-201204
DK.BLUE,TRIM8#
main58917-12010-A0i200612-200912
main58917-12060-A0i200612-200912
58991DBRACKET, CONSOLE BOX MOUNTING, UPR RH
main58991-12060i200612-200912
58992ABRACKET, CONSOLE BOX MOUNTING, UPR LH
main58992-12030i200912-201204
58995ABRACKET, CONSOLE BOX MOUNTING, NO.1
main58995-12100i200612-200912
58996ABRACKET, CONSOLE BOX MOUNTING, NO.2
main58097-12010i200912
main58097-12020i200912
main58996-12110i200612-200912
main58996-12130i200612-200912
5895960060ROD, REAR LOCK, HANDLE LATCH
9010508120
9011908C59
9015950360
9015960303
9015960431
9046710203
9046712080
9167380616
91673A0816
9331915008
9356054012

32 parts on this diagram · 2 diagrams in section
