Toyota BBWINDSHIELD WASHER

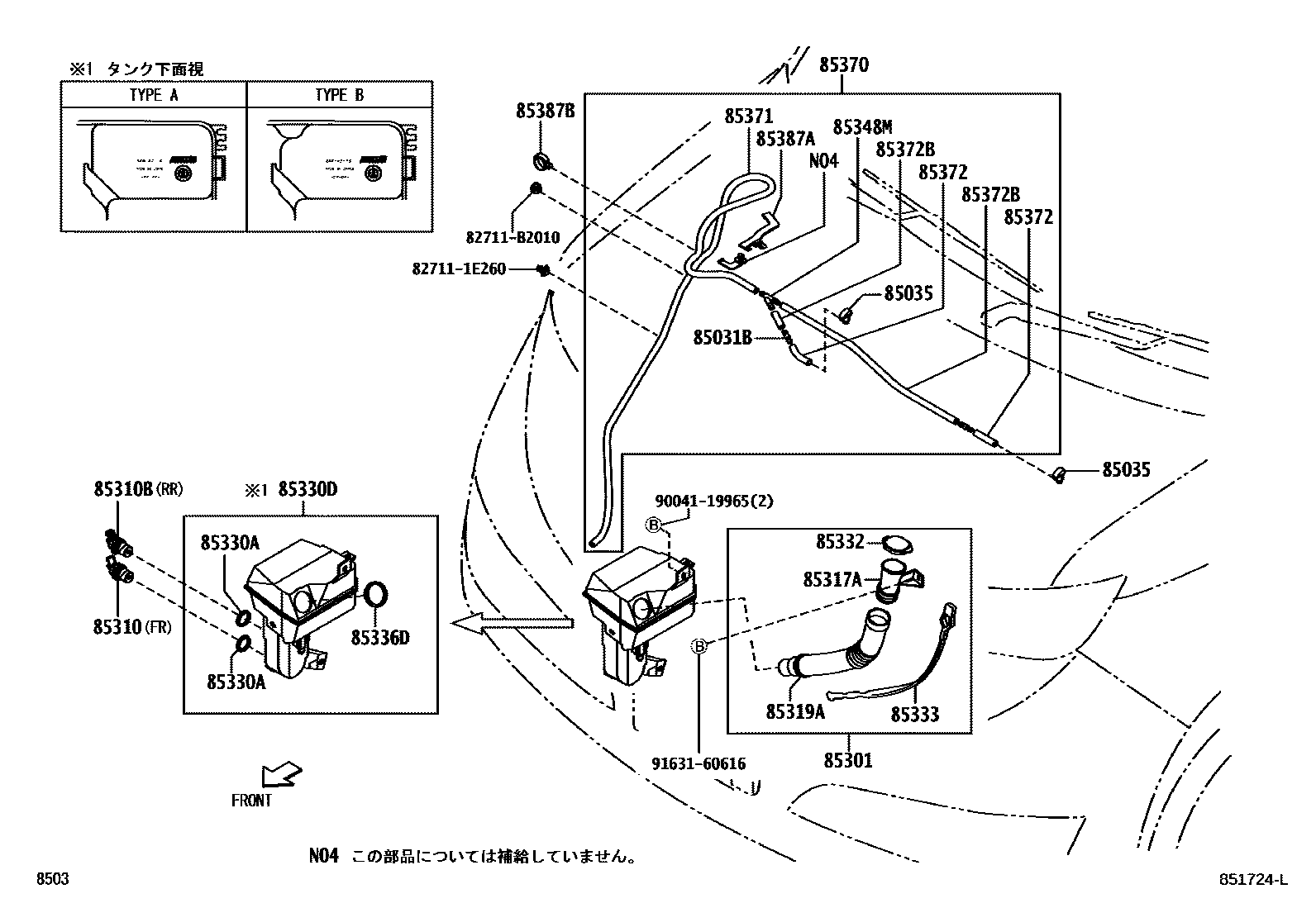

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85031-87702×2i200601-200809
85035NOZZLE SUB-ASSY, WASHER
main85381-B1050×2i200601-200809
85301INLET SUB-ASSY, WASHER
main85301-B1010i200601-200809
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-97502i200601-200809
85310BMOTOR & PUMP ASSY, WINDSHIELD WASHER
main85310-97503i200601-200809
85317AJOINT, WASHER TANK
main85318-B1010i200601-200809
85319AHOSE, INLET
main85319-B1010i200601-200809
85330ABUSH, WINDSHIELD WASHER JAR
main85373-97202×2i200601-200809
85330DJAR ASSY, WASHER
main85315-B1010i200601-200809
main85315-B1030i201304-201607
85332CAP, WINDSHIELD WASHER JAR
main85332-97202i200601-200809
85333FILTER, WINDSHIELD WASHER JAR
main85312-97501i200601-200809
85336DPACKING, WINDSHIELD WASHER JAR
main85336-97202i200601-200809
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85348-87201i200601-200809
85370HOSE ASSY, WINDSHIELD WASHER
main85370-B1090i200601-200809
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85343-97402i200601-200809
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main85343-97401×2i200601-200809
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main85376-87202×2i200601-200809
85387ACLAMP, WASHER, NO.2
main85371-B1010i200601-200809
85387BCLAMP, WASHER, NO.3
main82711-1E370i200601-200809
827111E260WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
82711B2010WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9004119965
9163160616

23 parts on this diagram · 1 diagram in section
