Toyota AVENSISFRONT DOOR LOCK & HANDLE

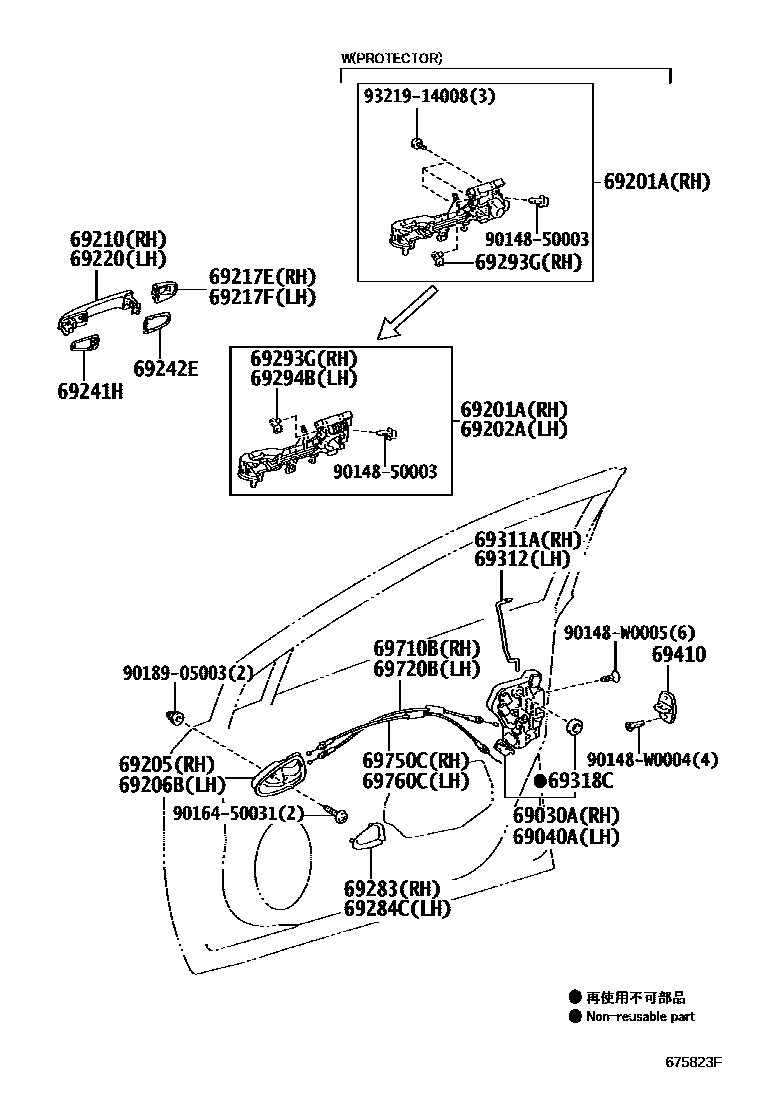

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-02240i200811-201104
main69030-05130i200811-201104
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-02210i200811-201104
main69040-05140i200811-201104
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-05030i200811-200904
main69201-05032i200905-201104
main69201-05040i200811-200904
main69201-05042i200905-201104
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-05030i200811-200904
main69202-05032i200905-201104
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-05050-C0i200811-200912
BLACK,TRIM2#
main69205-05050-E0i200811-200912
GREGE,TRIM4#
main69205-05051-C0i201001-201104
BLACK,TRIM2#
main69205-05051-E0i201001-201104
GREGE,TRIM4#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-05050-C0i200811-200912
BLACK,TRIM2#
main69206-05050-E0i200811-200912
GREGE,TRIM4#
main69206-05051-C0i201001-201104
BLACK,TRIM2#
main69206-05051-E0i201001-201104
GREGE,TRIM4#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-05090-A0i200811-200905
SUPER WHITE 2,040
main69210-05090-B0i200811-200905
GRAY ME.,1G3
main69210-05090-B2i200811-200905
SILVER ME.,1F7
main69210-05090-B3i200811-200905
GRAY ME.,1G6
main69210-05090-C0i200811-200905
BLACK MC.,209
main69210-05090-D0i200811-200905
RED M.M.,3R3
main69210-05090-G1i200811-200905
OLIVE M.M.,6T7
main69210-05090-J0i200811-200905
DK.BLUE MC.,8S6
main69210-05090-J1i200811-200905
DK.BLUE ME.,8U5
main69210-05090-K0i200811-200905
DK.PURPLE,9AK
main69210-05091-A0i200905-201104
SUPER WHITE 2,040
main69210-05091-B0i200905-201104
GRAY ME.,1G3
main69210-05091-B2i200905-201104
SILVER ME.,1F7
main69210-05091-B3i200905-201104
GRAY ME.,1G6
main69210-05091-B4i201006-201104
DK. STEEL MC.,1H2
main69210-05091-C0i200905-201104
BLACK MC.,209
main69210-05091-D0i200905-201104
RED M.M.,3R3
main69210-05091-G1i200905-201104
OLIVE M.M.,6T7
main69210-05091-J0i200905-201104
DK.BLUE MC.,8S6
main69210-05091-J1i200905-201104
DK.BLUE ME.,8U5
main69210-05091-K0i200905-201006
DK.PURPLE,9AK
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-05904i200811-201104
LESS COLOR
main69250-05901i200811-201104
LESS COLOR
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-05904i200811-201104
LESS COLOR
main69250-05901i200811-201104
LESS COLOR
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-05090-A0i200811-200905
SUPER WHITE 2,040
main69210-05090-B0i200811-200905
GRAY ME.,1G3
main69210-05090-B2i200811-200905
SILVER ME.,1F7
main69210-05090-B3i200811-200905
GRAY ME.,1G6
main69210-05090-C0i200811-200905
BLACK MC.,209
main69210-05090-D0i200811-200905
RED M.M.,3R3
main69210-05090-G1i200811-200905
OLIVE M.M.,6T7
main69210-05090-J0i200811-200905
DK.BLUE MC.,8S6
main69210-05090-J1i200811-200905
DK.BLUE ME.,8U5
main69210-05090-K0i200811-200905
DK.PURPLE,9AK
main69210-05091-A0i200905-201104
SUPER WHITE 2,040
main69210-05091-B0i200905-201104
GRAY ME.,1G3
main69210-05091-B2i200905-201104
SILVER ME.,1F7
main69210-05091-B3i200905-201104
GRAY ME.,1G6
main69210-05091-B4i201006-201104
DK. STEEL MC.,1H2
main69210-05091-C0i200905-201104
BLACK MC.,209
main69210-05091-D0i200905-201104
RED M.M.,3R3
main69210-05091-G1i200905-201104
OLIVE M.M.,6T7
main69210-05091-J0i200905-201104
DK.BLUE MC.,8S6
main69210-05091-J1i200905-201104
DK.BLUE ME.,8U5
main69210-05091-K0i200905-201006
DK.PURPLE,9AK
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-05010×2i200811-201104
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-05010×2i200811-201104
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-05020-C0i200811-201104
BLACK,TRIM2#
main69283-05020-E0i200811-201104
GREGE,TRIM4#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-05020-C0i200811-201104
BLACK,TRIM2#
main69284-05020-E0i200811-201104
GREGE,TRIM4#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i200811-201104
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i200811-201104
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-05020i200811-201104
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-05020i200811-201104
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i200811-201104
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010×2i200811-201104
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-05020i200811-201104
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-05020i200811-201104
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-05030i200811-201104
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-05030i200811-201104
9014850003
90148W0004
90148W0005
9016450031
9018905003
9321914008

30 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota AVENSIS

This section contains 30 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota AVENSIS. Key components include: LOCK ASSY, FRONT DOOR W/MOTOR, RH, LOCK ASSY, FRONT DOOR W/MOTOR, LH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH, HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH.
