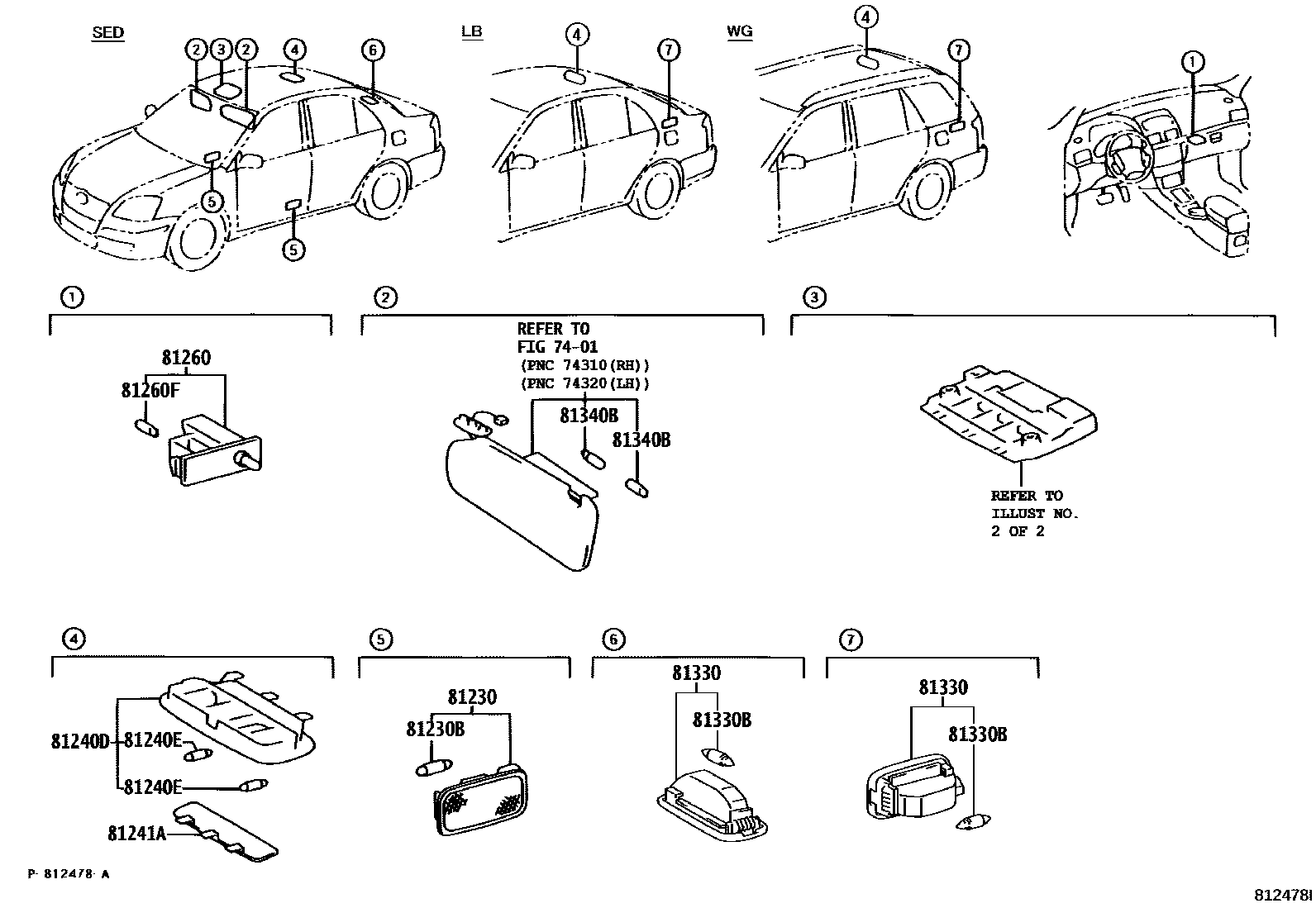

Toyota AVENSIS — INTERIOR LAMP

0001 1 0002 1

7401

81230LAMP ASSY, COURTESY

main81240-05040iAZT25#,CDT250,ZZT25#200301-200408

sub81240-05041

main81240-05041iADT251,AZT25#,CDT250,ZZT25#200409-200604

sub81330-05050

81230BBULB(FOR COURTESY LAMP)

main90080-81049iAZT25#,CDT250,ZZT25#200301-200408

12V 5W

main90981-WE002iADT25#,AZT25#,ZZT25#200409-200604

12V 5W

81240DLAMP ASSY, ROOM, NO.2

main81250-05020-A0iAZT25#,CDT250,ZZT25#..ELEGT;ZZT251..LHD..SED..4FC..ENTRY200301-200408

IVORY,TRIM0#

sub81250-05021

main81250-05020-B0iAZT25#,CDT250,ZZT25#200301-200408

LT.GRAY,TRIM1#

sub81250-05021

main81250-05021iAZT250..WG..HTWC;CDT250..TEC..DCRL;ZZT251..LHD..4FC..ENTRY;CDT250..LHD..ELEGT..DCRL;AZT250..RHD..(LB,WG)..ELEGT;ZZT251..RHD..LB..4FC..ELEGT;CDT250,ZZT251..RHD..5F..200409-200411

main81250-05021-A0iAZT250..SED..ELEGT;ADT251,AZT251,ZZT250..ELEGT;AZT250..LHD..(LB,WG)..ELEGT..D4;CDT250,ZZT251..LHD..ELEGT..(DCR,HTWC)200409-200604

IVORY,TRIM0#

main81250-05021-B0iAZT250..SED;ZZT251..TEC;ZZT251..5F..ENTRY;ADT251,AZT251,ZZT250;AZT250..(LB,WG)..TEC..D4;CDT250..(ENTRY,TEC)..DCR;ZZT251..RHD..LB..4FC..ENTRY;AZT250..LHD..(LB,WG)..E200409-200604

LT.GRAY,TRIM1#

main81250-05021-E0iZZT251..LHD..TEC;ADT25#,AZT25#,ZZT250..PAG,TEC200604

GREGE,TRIM4#

81240EBULB, ROOM LAMP, NO.2

main90080-81049iAZT25#,CDT250,ZZT25#200301-200408

12V 5W

main90981-WE002iADT251,AZT25#,CDT250,ZZT25#200409-200604

12V 5W

81241LENS, ROOM LAMP, NO.1

main81363-05010iADT25#,AZT25#,ZZT25#200301-200604

81241ALENS, ROOM LAMP, NO.2

main81363-05010iADT251,AZT25#,CDT250,ZZT25#200301-200604

81260LAMP ASSY, GLOVE BOX

main81260-33030iADT251,AZT25#,CDT250,ZZT25#200301-200604

81260FBULB(FOR GLOVE BOX LAMP)

main90981-11018iADT251,AZT25#,CDT250,ZZT25#200301-200604

12V 1.2W W/O SOCKET

81330LAMP ASSY, LUGGAGE COMPARTMENT, NO.1

main81240-05040iAZT25#,CDT250,ZZT25#..SED200301-200408

sub81240-05041

main81240-05041iADT25#,AZT25#,ZZT25#..SED200409-200604

sub81330-05050

main81240-05050iAZT25#,CDT250,ZZT25#..LB,WG200301-200408

sub81240-05051

main81240-05051iADT251,AZT25#,CDT250,ZZT25#..LB,WG200409-200604

81330BBULB, LUGGAGE COMPARTMENT LAMP

main90080-81049iAZT25#,CDT250,ZZT25#200301-200408

12V 5W

main90981-WE002iADT25#,AZT25#,ZZT25#200409-200604

12V 5W

81340BBULB (FOR VANITY LAMP)

main90080-81112iAZT25#,CDT250,ZZT25#200301-200406

sub90981-WB012

main90981-WB012iADT25#,AZT25#,ZZT25#200407-200604

12 parts on this diagram · 2 diagrams in section
