Toyota AVANZAALTERNATOR

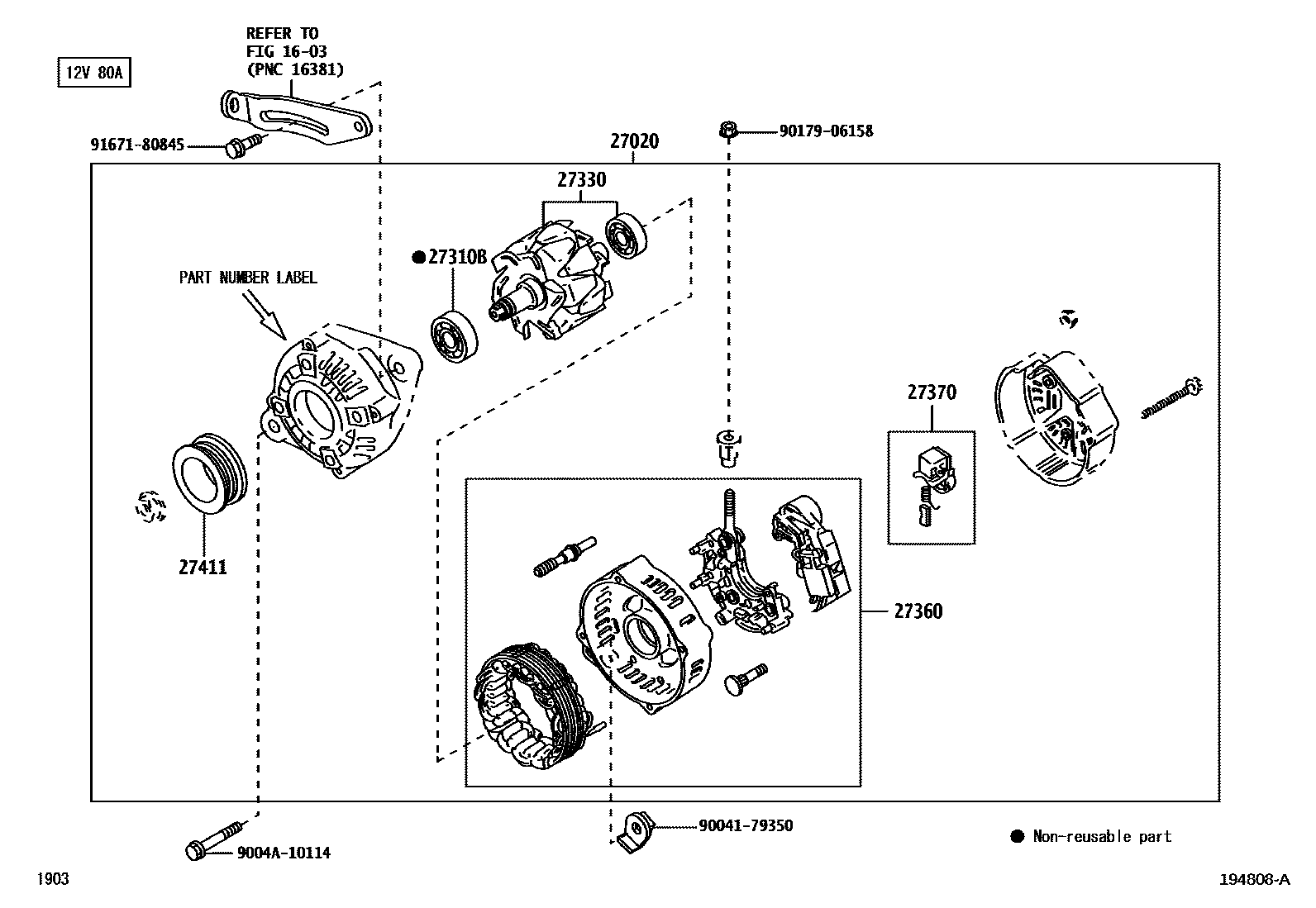

Parts diagram
1603RADIATOR & WATER OUTLET
27020ALTERNATOR ASSY
main27060-BZ100i201111-201404
12V 80A,W/PART NUMBER LABEL
main27060-BZ110i201111-201404
12V 80A,W/PART NUMBER LABEL
main27060-BZ270i201404-201508
12V 80A,W/PART NUMBER LABEL
main27060-BZ310i201507-202110
12V 80A
main27060-BZ320i201404-201508
12V 80A,W/PART NUMBER LABEL
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main9004B-37012i201507-201711
main9004B-37016i201712-202101
main9004C-37002i201111-201404
ASSY,NO.27060BZ100
main9004C-37002i201111-201404
ASSY,NO.27060BZ110
main9004C-37008i201404-201507
ASSY,NO.27060BZ320
main9004C-37008i201404-201507
ASSY,NO.27060BZ270
main9004C-37008i202101-202110
27330ROTOR ASSY, ALTERNATOR
main27330-BZ030i201111-201404
ASSY,NO.27060BZ100
main27330-BZ030i201111-201404
ASSY,NO.27060BZ110
main27330-BZ060i201404-201508
ASSY,NO.27060BZ320
main27330-BZ060i201404-201508
ASSY,NO.27060BZ270
main27330-BZ060i201507-202110
27360COIL ASSY, ALTERNATOR
main27360-BZ010i201111-201404
ASSY,NO.27060BZ100
main27360-BZ010i201111-201404
ASSY,NO.27060BZ110
main27360-BZ040i201404-201508
ASSY,NO.27060BZ270
main27360-BZ040i201404-201508
ASSY,NO.27060BZ320
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-B1020i201507-202110
main27370-BZ020i201111-201508
27411PULLEY, ALTERNATOR
main27411-BZ030i201111-201508
main27411-BZ040i201111-201508
main27411-BZ100i201507-202110
9004179350
9004A10114
9017906158
9167180845

11 parts on this diagram · 3 diagrams in section

ALTERNATOR for Toyota AVANZA

This section contains 16 genuine Toyota parts for the ALTERNATOR system of the Toyota AVANZA. Key components include: RADIATOR & WATER OUTLET, ALTERNATOR ASSY, NUT, ALTERNATOR, BEARING(FOR ALTERNATOR DRIVE END FRAME), ROTOR ASSY, ALTERNATOR.
