Toyota AVALONSTEERING COLUMN & SHAFT

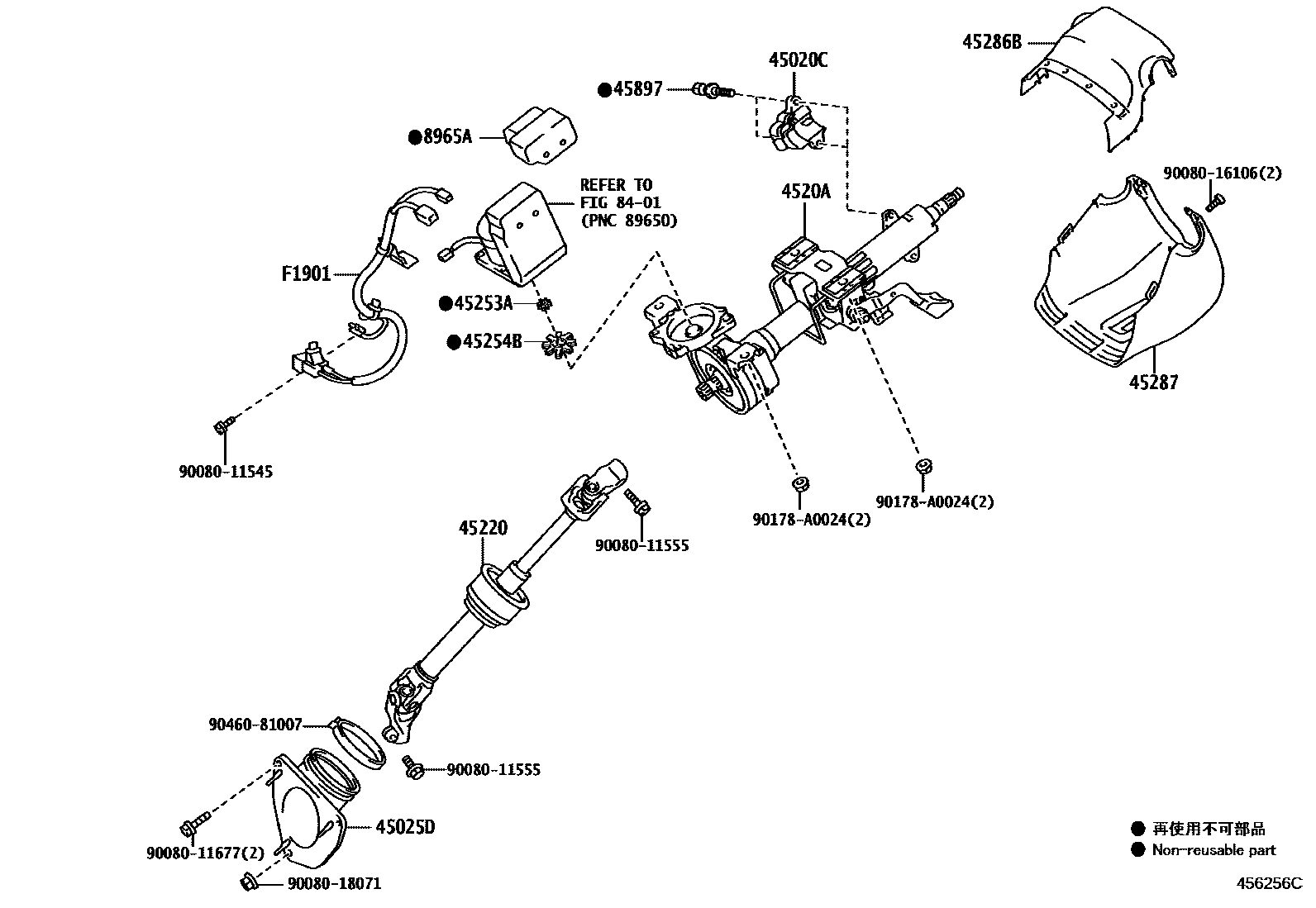

Parts diagram
45020CACTUATOR ASSY, STEERING LOCK(W/ECU)
main45020-06130i201210-201804
45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1
main45025-06150i201210-201510
4520ACOLUMN SUB-ASSY, ELECTRIC POWER STEERING
main4520A-06010i201210-201409
main4520A-06012i201410-201504
main4520A-06013i201505-201510
45220SHAFT ASSY, STEERING INTERMEDIATE
main45220-06150i201210-201510
45253ASPACER, ELECTRIC POWER STEERING MOTOR SHAFT
main45253-28130i201210-201510
45254BDAMPER, ELECTRIC POWER STEERING MOTOR SHAFT
main45254-28040i201210-201510
45286BCOVER, STEERING COLUMN, UPR
main45286-06260-C0i201210-201510
BLACK,TRIM0#,1#,2#
45287COVER, STEERING COLUMN, LWR
main45287-06280-C0i201210-201510
BLACK,TRIM0#,1#,2#
45897BOLT, STEERING LOCK SET
main45897-08010i201210-201510
8401
8965APROTECTOR, POWER STEERING COMPUTER
main8965A-06011i201210-201510
F1901WIRE SUB-ASSY, COMPUTER
mainF190106020i201210-201510
9008011545
9008011555
9008011677
9008016106
9008018071
90178A0024
9046081007

19 parts on this diagram · 1 diagram in section
