Toyota AVALONREAR DOOR PANEL & GLASS

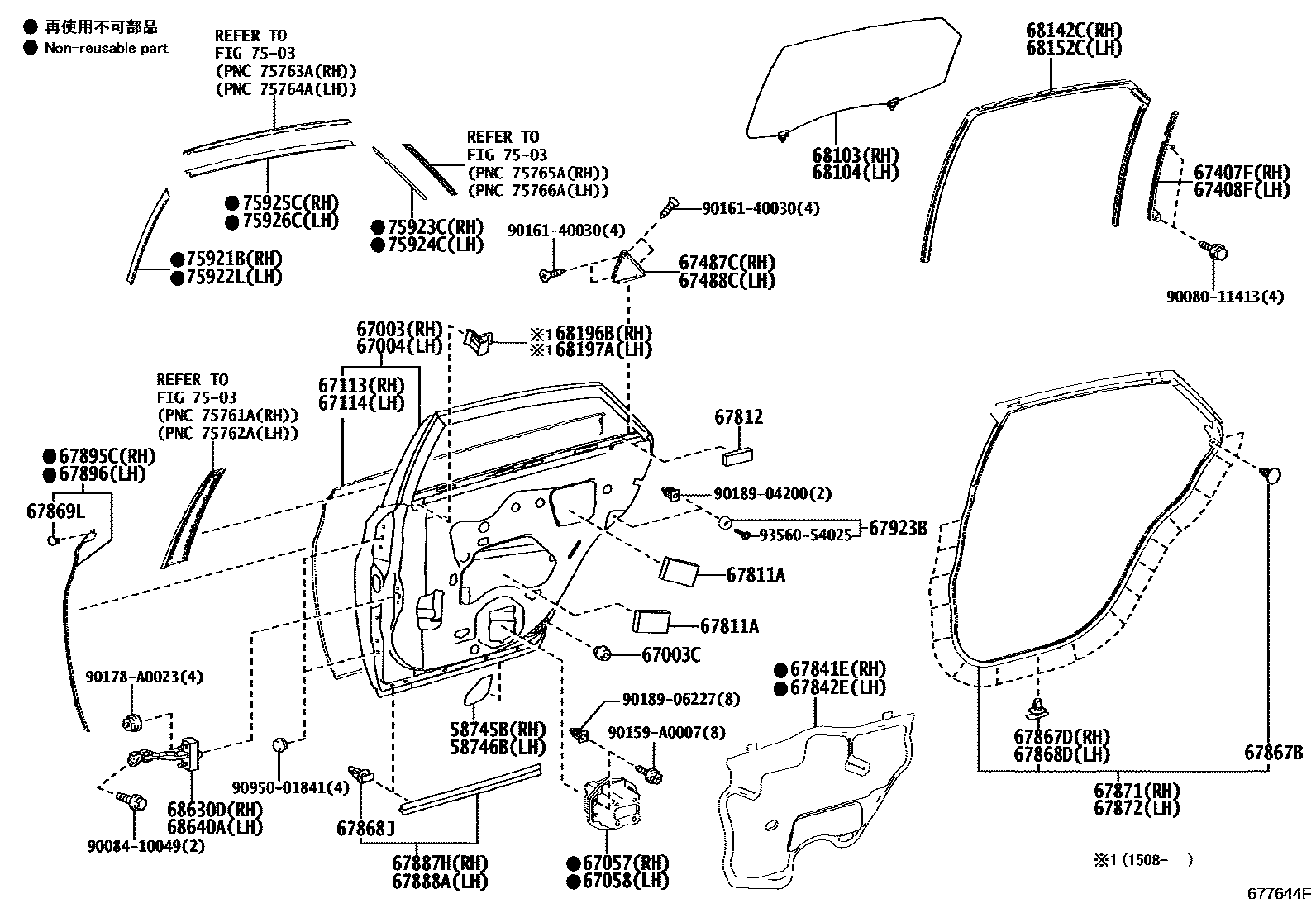

Parts diagram
58745BPROTECTOR, QUARTER PANEL, FRONT RH
main58745-07010i201210-201510
58746BPROTECTOR, QUARTER PANEL, FRONT LH
main58746-07010i201210-201510
67003PANEL SUB-ASSY, REAR DOOR, RH
main67003-07030i201210-201507
main67003-07031i201507-201510
67003CCUSHION, REAR DOOR PANEL
main90084-54012i201210-201510
(L)
main90541-09124i201210-201510
(J)
67004PANEL SUB-ASSY, REAR DOOR, LH
main67004-07030i201210-201507
main67004-07031i201507-201510
67057REINFORCE SUB-ASSY, REAR DOOR INSIDE PANEL, RH
main67057-07010i201210-201510
67058REINFORCE SUB-ASSY, REAR DOOR INSIDE PANEL, LH
main67057-07010i201210-201510
67113PANEL, REAR DOOR, OUTER RH
main67113-07020i201210-201510
67114PANEL, REAR DOOR, OUTER LH
main67114-07020i201210-201510
67407FFRAME SUB-ASSY, REAR DOOR WINDOW, REAR LOWER RH
main67407-07010i201210-201505
main67407-07011i201506-201510
67408FFRAME SUB-ASSY, REAR DOOR WINDOW, REAR LOWER LH
main67408-07010i201210-201505
main67408-07011i201506-201510
67487CSEAL, REAR DOOR REAR GUIDE, RH
main67487-07010i201210-201510
67488CSEAL, REAR DOOR REAR GUIDE, LH
main67488-07010i201210-201510
67811APAD, REAR DOOR SILENCER
main67811-AA040i201210-201510
67812PAD, REAR DOOR SILENCER
main62939-07020i201210-201510
67841ECOVER, REAR DOOR SERVICE HOLE, RH
main67841-07030i201210-201510
67842ECOVER, REAR DOOR SERVICE HOLE, LH
main67842-07030i201210-201510
67867BCLIP, DOOR WEATHERSTRIP(FOR REAR DOOR)
main90467-05045-22i201210-201510
BLACK
67867DRETAINER, REAR DOOR WEATHERSTRIP, RH
main67867-12150i201210-201510
67868DRETAINER, REAR DOOR WEATHERSTRIP, LH
main67867-12150i201210-201510
67868JRETAINER, DOOR WEATHERSTRIP
main67867-12150i201210-201510
67869LCLIP, REAR DOOR WEATHERSTRIP
main67869-33030i201210-201510
67871WEATHERSTRIP, REAR DOOR, RH
main67871-07010i201210-201510
67872WEATHERSTRIP, REAR DOOR, LH
main67872-07010i201210-201510
67887HWEATHERSTRIP, REAR DOOR, NO.2 RH
main67887-07010i201210-201510
67888AWEATHERSTRIP, REAR DOOR, NO.2 LH
main67887-07010i201210-201510
67895CWEATHERSTRIP, REAR DOOR, NO.3 RH
main67895-07010i201210-201510
67896WEATHERSTRIP, REAR DOOR, NO.3 LH
main67896-07010i201210-201510
67923BCUSHION, REAR DOOR STIFFENER, NO.1
main67923-24030i201210-201510
68103GLASS SUB-ASSY, REAR DOOR, RH
main68103-07030i201210-201501
main68103-07031i201502-201510
68104GLASS SUB-ASSY, REAR DOOR, LH
main68104-07030i201210-201501
main68104-07031i201502-201510
68142CRUN, REAR DOOR GLASS, RH
main68142-07010i201210-201510
68152CRUN, REAR DOOR GLASS, LH
main68152-07010i201210-201510
68196BSEAL, REAR DOOR BELT, FRONT RH
main68196-07010i201508-201510
68197ASEAL, REAR DOOR BELT, FRONT LH
main68197-07010i201508-201510
68630DCHECK ASSY, REAR DOOR, RH
main68630-07020i201210-201510
68640ACHECK ASSY, REAR DOOR, LH
main68640-07020i201210-201510
7503
75921BTAPE, BLACK OUT, NO.1 RH
main75977-07010i201210-201510
75922LTAPE, BLACK OUT, NO.1 LH
main75978-07010i201210-201510
75923CTAPE, BLACK OUT, NO.2 RH
main75923-07010i201210-201510
75924CTAPE, BLACK OUT, NO.2 LH
main75924-07010i201210-201510
75925CTAPE, BLACK OUT, NO.3 RH
main75987-07010i201210-201510
75926CTAPE, BLACK OUT, NO.3 LH
main75988-07010i201210-201510
9008011413
9008410049
90159A0007
9016140030
90178A0023
9018904200
9018906227
9095001841
9356054025

53 parts on this diagram · 2 diagrams in section
