Toyota AVALONHOOD LOCK & HINGE

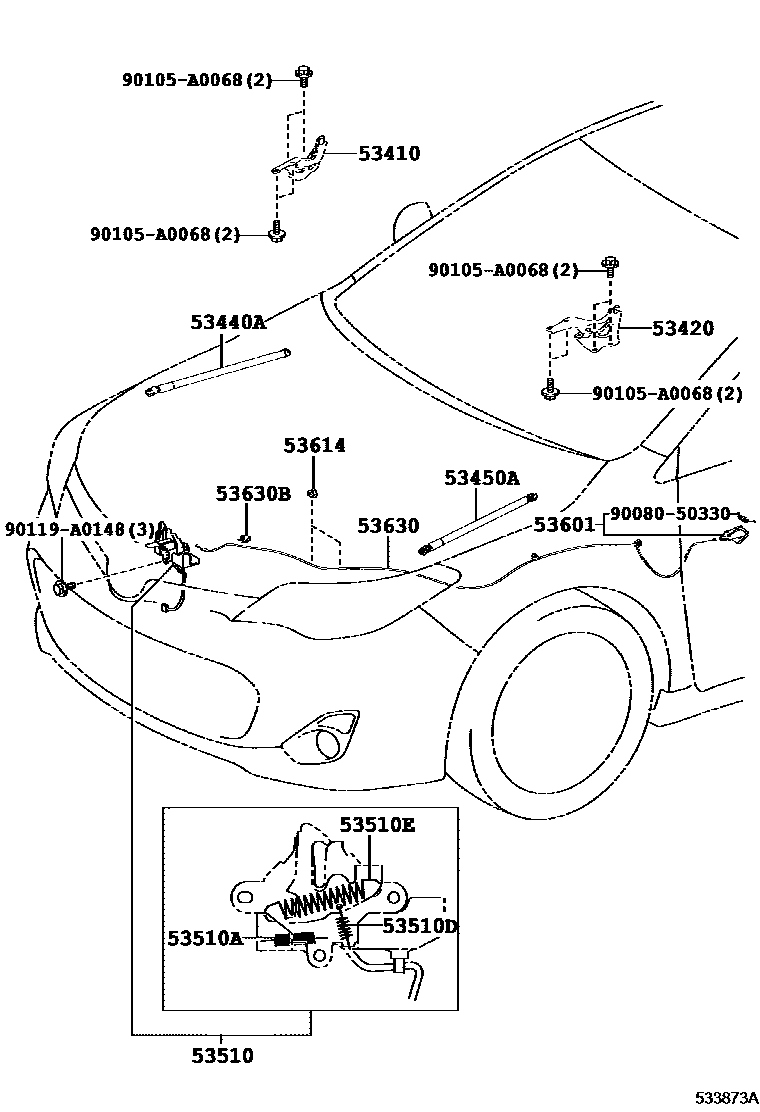

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-07010i201210-201510
53420HINGE ASSY, HOOD, LH
main53420-07010i201210-201510
53440ASUPPORT ASSY, HOOD, RH
main53440-06091i201210-201510
53450ASUPPORT ASSY, HOOD, LH
main53450-06081i201210-201510
53510LOCK ASSY, HOOD
main53510-07020i201210-201510
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09055i201210-201510
WD=0.9,CW=21
53510DSPRING, TENSION(FOR HOOD LOCK)
main90506-12063i201210-201510
WD=1.2,CW=8.5
53510ESPRING, TENSION(FOR HOOD LOCK)
main90506-18067i201210-201510
WD=1.8,CW=13
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-02020-C0i201210-201706
BLACK,TRIM0#,1#,2#
main53601-02020-C3i201706
BLACK,TRIM0#,1#,2#
53614CLAMP, HOOD LOCK CONTROL CABLE
main90469-06005i201210-201510
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-06150i201210-201510
53630BCLAMP(FOR HOOD LOCK CONTROL CABLE)
main90467-12009i201210-201510
9008050330
90105A0068
90119A0148

15 parts on this diagram · 1 diagram in section
