Toyota AVALONWINDSHIELD WASHER

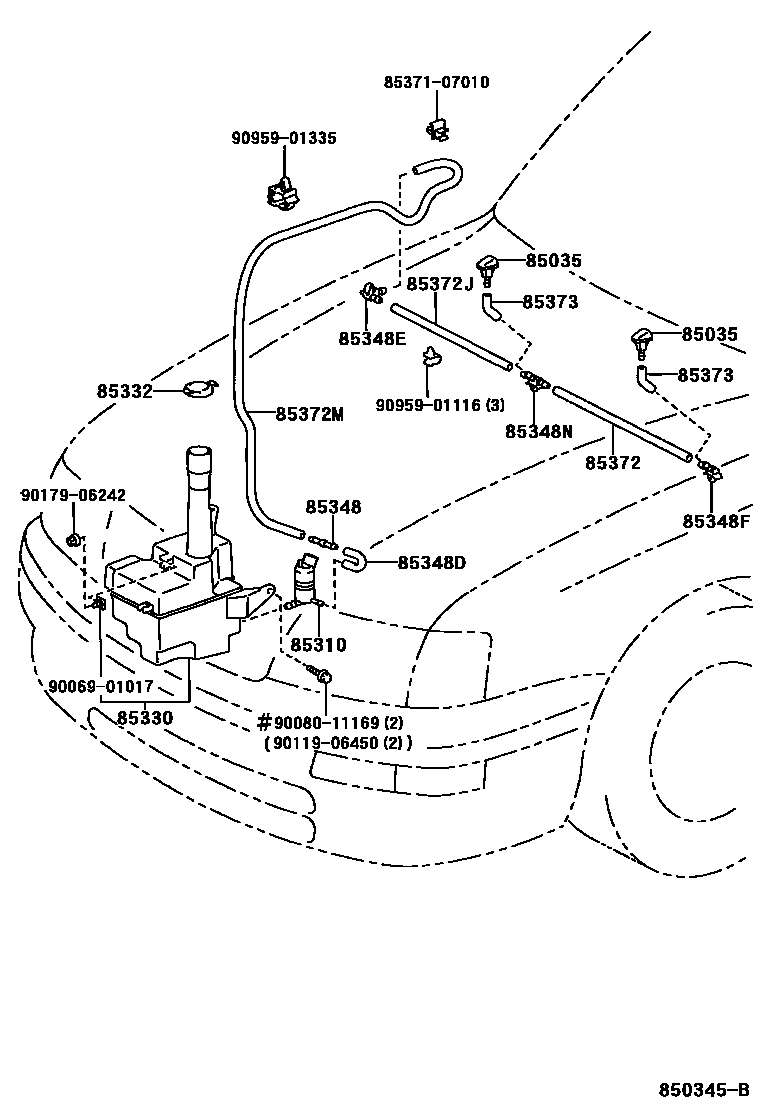

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85385-41020-A0×2i199709
SU. WHITE. PM,28Y
main85385-41020-C0×2i199709
BLACK,6P2 ,8L3
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-06030i199503
85330JAR ASSY, WINDSHIELD WASHER
main85315-06030i199503
85332CAP, WINDSHIELD WASHER JAR
main85316-06020i199503
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85377-06030i199503-199904
main85377-06031i199904
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85376-06010i199503-199904
main85376-06011i199904-200002
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85377-06020i199503-200002
85348FJOINT, WINDSHIELD WASHER ELBOW, NO.3
main85377-06010i199503-200002
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85378-06010i199503
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main85374-06040i199503
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main85374-07010i199503
85372MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.7
main85374-06080i199503
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×2i199503
8537107010HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
9006901017
9008011169
9011906450
9017906242
9095901116
9095901335

20 parts on this diagram · 1 diagram in section
