Toyota AVALONMETER

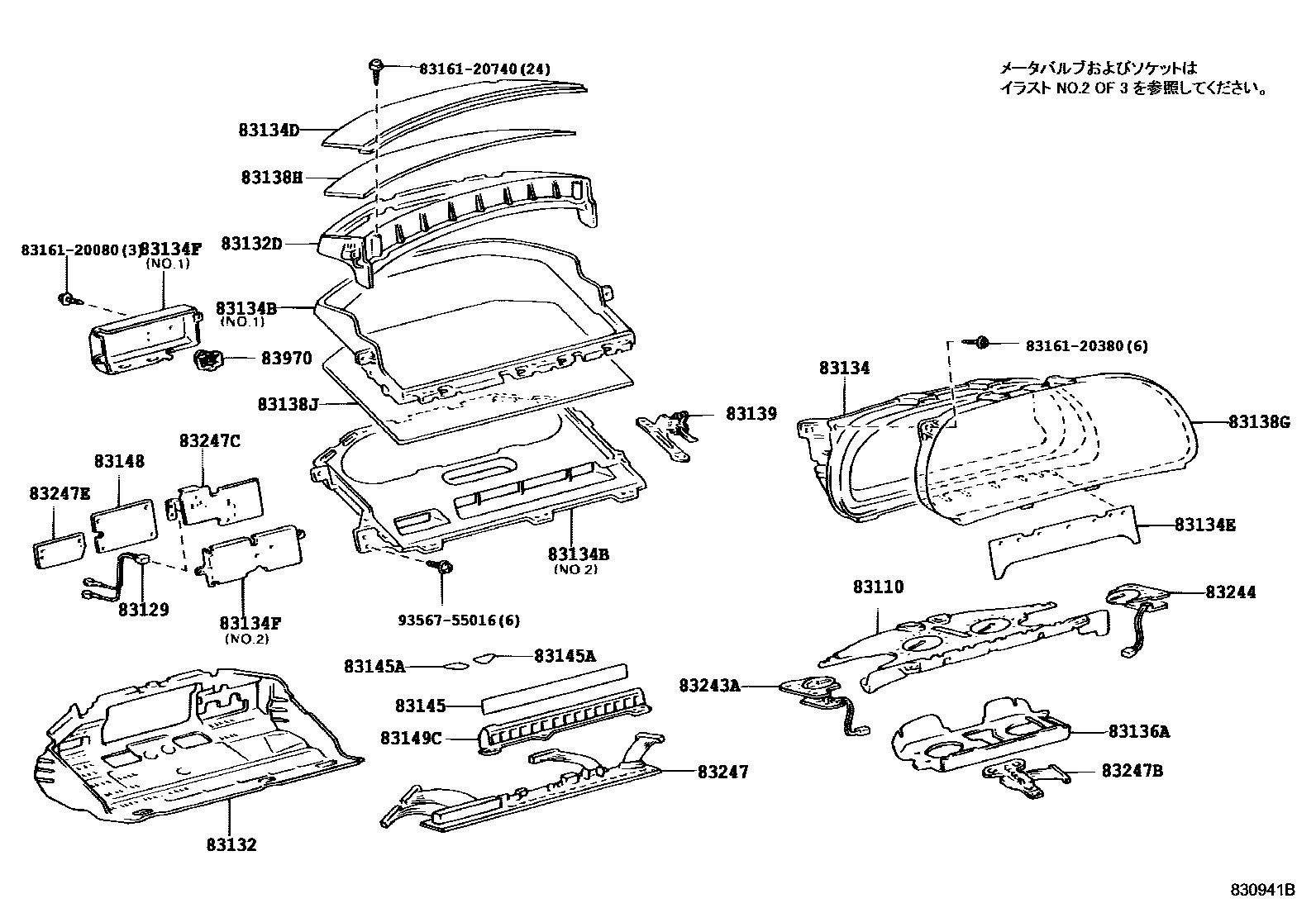

Parts diagram
83110SPEEDOMETER ASSY
main83110-41010i199503
83129WIRE, METER
main83147-41020i199503
83132CASE, COMBINATION METER
main83132-41080i199503
83132DCASE, COMBINATION METER, NO.2
main83132-41040i199503
83134COVER, COMBINATION METER, NO.1
main83134-41020i199503
83134BCOVER, COMBINATION METER, NO.2
main83134-41080i199503
main83134-41100i199503
83134DCOVER, COMBINATION METER, NO.3
main83134-41060i199503
83134ECOVER, COMBINATION METER, NO.4
main83134-41040i199503
83134FCIRCUIT COVER, COMBINATION METER
main83134-41140i199503
main83134-41160i199503
83136ACOVER, COMBINATION METER
main83136-41020i199503
83138GGLASS, COMBINATION METER
main83138-41020i199503
83138HGLASS, COMBINATION METER NO.2
main83138-41040i199503
83138JCASE, COMBINATION METER NO.2
main83138-41060i199503
83139BRACKET, COMBINATION METER
main83139-41040i199503
83145LENS, METER, NO.1
main83145-41040i199503-199709
main83145-41050i199709
83145ALENS, METER, NO.2
main83145-41020×2i199503
83148INVERTER BALLAST, COMBINATION METER
main83148-41010i199505
main83148-41040i199503-199505
83149CLAMP CASE, COMBINATION METER
main83149-41020i199503
83243AGAUGE SUB-ASSY, FUEL RECEIVER
main83243-41020i199503
83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER
main83244-41020i199503
83247PLATE, METER CIRCUIT
main83247-41040i199503-199703
main83247-41500i199709
main83861-41010i199703-199709
83247BPLATE, METER CIRCUIT, NO.2
main83247-41020i199503
83247CPLATE, MATER CIRCUIT, NO.3
main83149-41030i199505
main83247-41060i199503-199505
83247EPLATE, MATER CIRCUIT, NO.4
main83247-41080i199503-199709
main83247-41510i199709
83970BUZZER ASSY, REVERSE WARNING
main83970-12020i199503
8316120080CASE, COMBINATION METER MIRROR, NO.1
8316120380CASE, COMBINATION METER MIRROR, NO.1
8316120740CASE, COMBINATION METER MIRROR, NO.1
9356755016

29 parts on this diagram · 3 diagrams in section
