Toyota AVALONPACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT

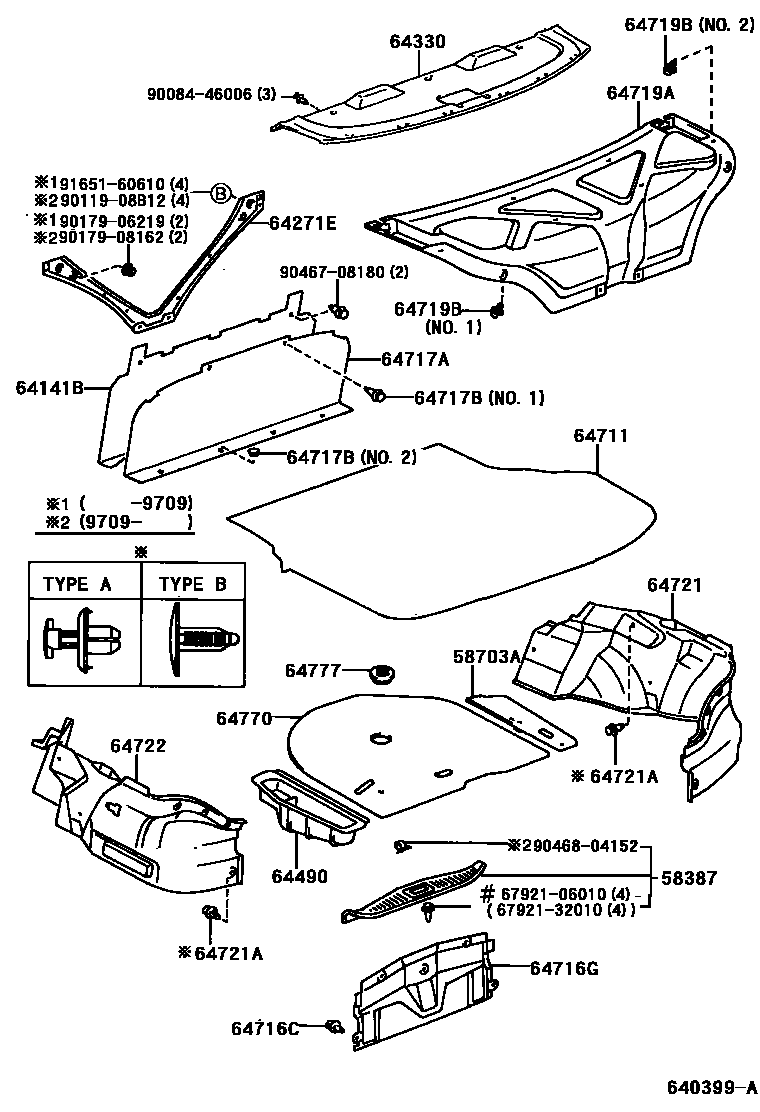

Parts diagram
58387PLATE, REAR FLOOR FINISH
main58387-AC010i199508-199709
main58387-AC020i199709
58703ACOVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, RH
main58703-06010i199508
64141BSILENCER, BACK PANEL, NO.1
main64141-07010i199704
64271EPANEL, ROOM PARTITION
main64241-07010i199709
main64241-AC010i199508-199709
64330PANEL ASSY, PACKAGE TRAY TRIM
main64330-AC010-C0i199508-199709
BLACK,TRIM2#
main64330-AC010-E0i199508-199608
DK. ROSE,TRIM41
main64330-AC010-E1i199508-199709
ADOBE,TRIM42
main64330-AC011-C0i199709
BLACK,TRIM2#
main64330-AC011-E2i199709
ROSE STONE,TRIM43
main64330-AC011-E3i199709
SANDAL WOOD,TRIM44
64490TRAY ASSY, LUGGAGE COMPARTMENT SIDE
main64490-06010-C0i199709
BLACK,TRIM2#,43,44
64711MAT, LUGGAGE COMPARTMENT FLOOR
main64711-AC010-C1i199508-199608
BLACK,TRIM2#,41,42
main64711-AC050-C0i199709
BLACK,TRIM2#,43,44
64716CCLIP(FOR LUGGAGE COMPARTMENT TRIM REAR COVER)
main90467-07138×2i199801
main90467-07146×5i199508-199709
64716GCOVER, LUGGAGE COMPARTMENT TRIM, REAR
main64716-AC010-C1i199508-199608
BLACK,TRIM2#,41,42
64717ACOVER, LUGGAGE COMPARTMENT TRIM, FRONT
main64717-AC010-C1i199508-199608
BLACK,TRIM2#,41,42
main64717-AC030-C0i199709
BLACK,TRIM2#,43,44
64717BCLIP(FOR LUGGAGE COMPARTMENT TRIM FRONT COVER)
main90467-08150×2i199508
NO.1
main90467-09156-C0×4i199508-199608
BLACK,TRIM2#,41,42,NO.2
64719ACOVER, LUGGAGE COMPARTMENT DOOR
main64719-AC010-C1i199508-199608
BLACK,TRIM2#,41,42
main64719-AC020-C0i199709
BLACK,TRIM2#,43,44
64719BCLIP(FOR LUGGAGE COMPARTMENT DOOR)
main90467-07117×10i199709-199801
NO.2
main90467-07138×14i199801
NO.2
main90467-07146×6i199709-199801
NO.1 & NO.2
64721COVER, LUGGAGE COMPARTMENT TRIM, INNER RH
main64721-AC010-C1i199508-199608
BLACK,TRIM2#,41,42
main64721-AC020-C0i199709
BLACK,TRIM2#,43,44
64721ACLIP(FOR LUGGAGE COMPARTMENT TRIM INNER COVER)
main90467-07042-C0×4i199508-199608
TYPE B:REFER TO ILLUSTRATION,BLACK,TRIM2#,41,42
main90467-07146×10i199508-199709
TYPE A:REFER TO ILLUSTRATION
64722COVER, LUGGAGE COMPARTMENT TRIM, INNER LH
main64722-AC010-C1i199608-199709
BLACK,TRIM2#,42,43
main64722-AC030-C0i199709
BLACK,TRIM2#,43,44
64770COVER ASSY, SPARE WHEEL
main64770-06020i199508
64777CLAMP, SPARE WHEEL COVER
main64777-32030i199508
6792106010RETAINER, FRONT DOOR SCUFF PLATE
6792132010RETAINER, FRONT DOOR SCUFF PLATE
9008446006
9011908B12
9017906219
9017908162
9046708180
9046804152
9165160610

27 parts on this diagram · 1 diagram in section

PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT for Toyota AVALON

This section contains 27 genuine Toyota parts for the PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT system of the Toyota AVALON. Key components include: PLATE, REAR FLOOR FINISH, COVER SUB-ASSY, LUGGAGE COMPARTMENT SIDE, RH, SILENCER, BACK PANEL, NO.1, PANEL, ROOM PARTITION, PANEL ASSY, PACKAGE TRAY TRIM.
