Toyota AVALONLOCK CYLINDER SET

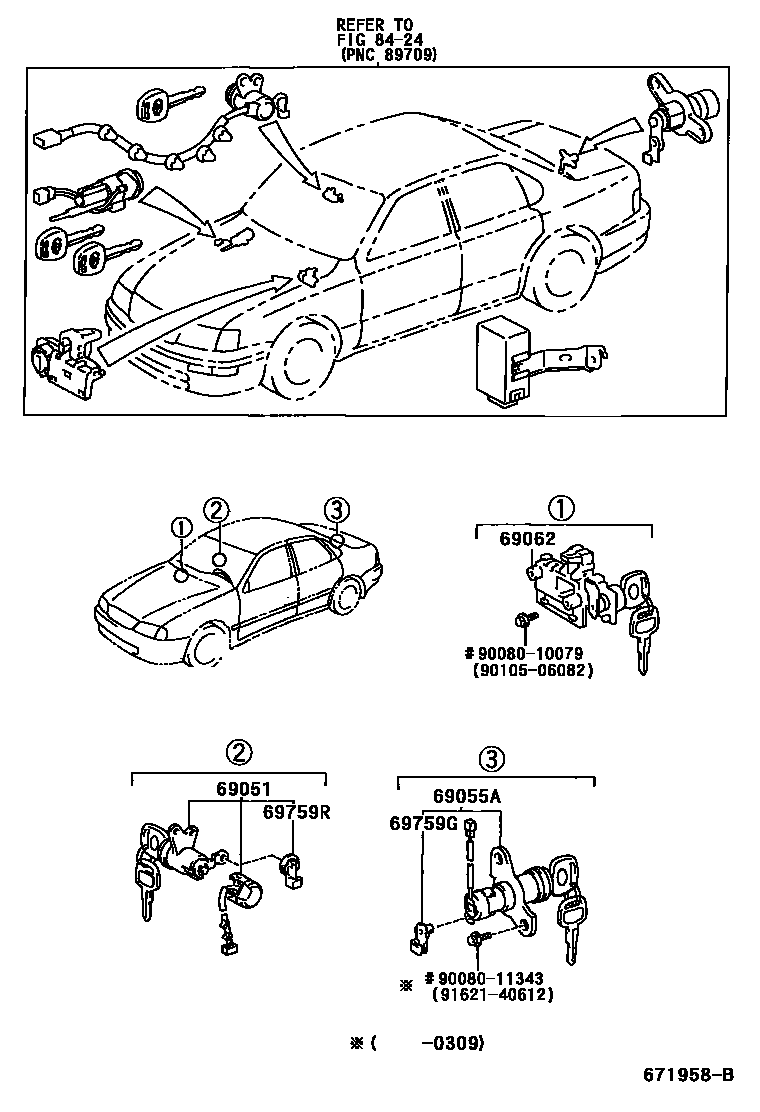

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-41060i200004-200309
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-41060i200004-200309
W(IMMOBILIZER)
main69055-41070i200004-200309
W(ALARM & ENGINE IMMOBILIZER SYSTEM)
main69055-41080i200004-200309
main69055-41150i200309
W(IMMOBILIZER)
main69055-41160i200309
W(ALARM & ENGINE IMMOBILIZER SYSTEM)
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-33010i200004-200309
69759GSNAP, LUGGAGE DOOR LOCK CYLINDER
main69759-20080i200004-200309
W(IMMOBILIZER)
main69759-24080i200004-200309
W(ALARM & ENGINE IMMOBILIZER SYSTEM)
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-22080i200004-200309
8424ANTI-THEFT DEVICE
9008010079
9008011343
9010506082
9162140612

10 parts on this diagram · 1 diagram in section

LOCK CYLINDER SET for Toyota AVALON

This section contains 10 genuine Toyota parts for the LOCK CYLINDER SET system of the Toyota AVALON. Key components include: CYLINDER & KEY SET, DOOR LOCK, RH, CYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK, CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK, SNAP, LUGGAGE DOOR LOCK CYLINDER, SNAP, FRONT DOOR LOCK CYLINDER.
