E
EPC Data

Toyota AVALONINTERIOR LAMP

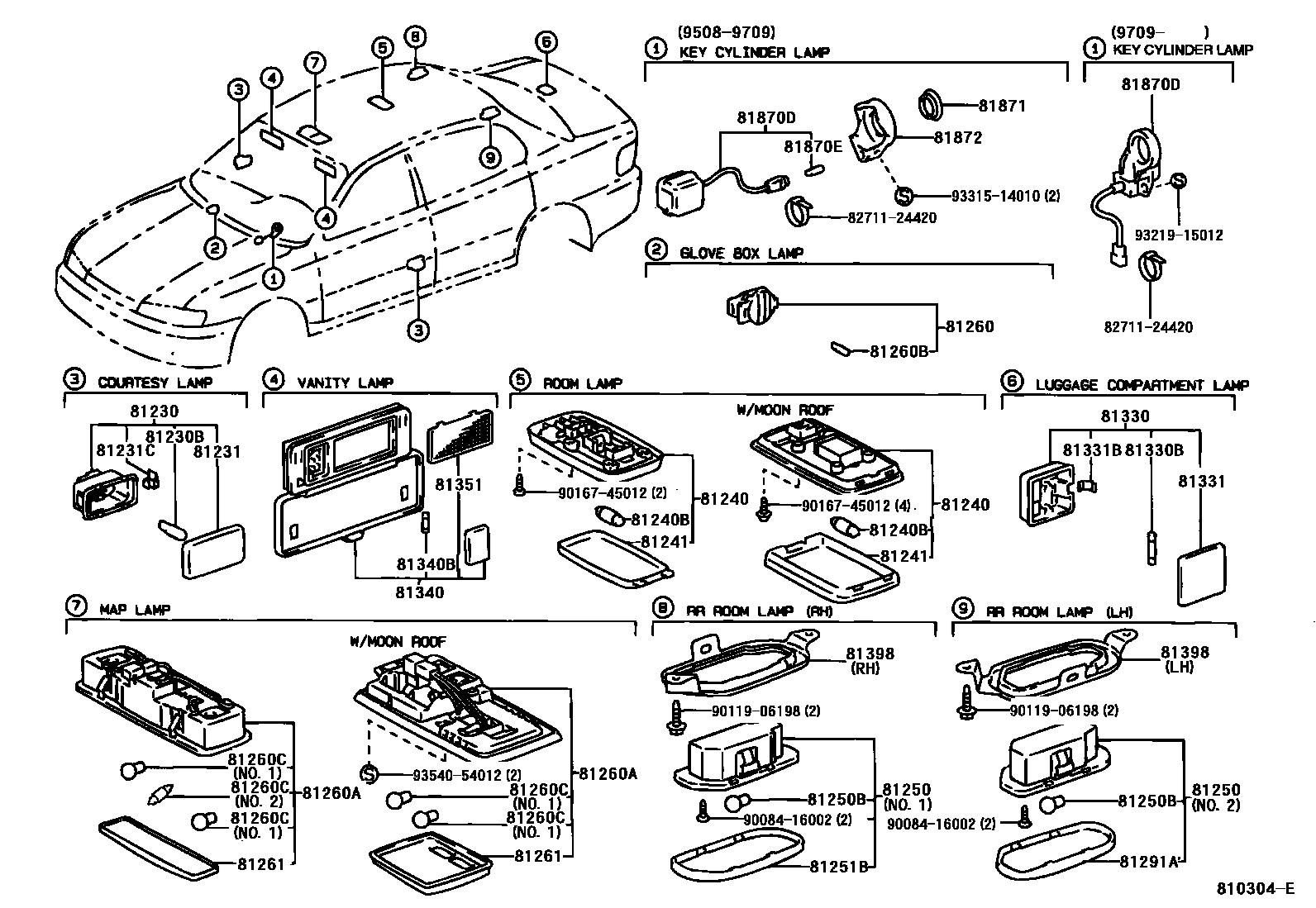

Parts diagram
81230LAMP ASSY, COURTESY
main81230-AC010i199508
81230BBULB(FOR COURTESY LAMP)
main90981-11020i199508
12V 3.8W
81231LENS, COURTESY LAMP
main81231-AC010i199508
81231CCLIP, COURTESY LAMP
main48141-AC010i199508
81240LAMP ASSY, ROOM, NO.1
main81240-02011-A1i199709
IVORY,TRIM44
main81240-02011-B1i199709
BLUISH GRAY,TRIM2#
main81240-02011-E2i199709
QUARTZ,TRIM43
main81240-06010-A1i199804-199806
W(MOON ROOF),IVORY,TRIM4#
main81240-06010-A1i199709-199804
W(MOON ROOF),IVORY,TRIM44
main81240-06010-B1i199508-199804
W(MOON ROOF),BLUISH GRAY,TRIM2#
main81240-06010-E1i199608-199804
W(MOON ROOF),QUARTZ,TRIM43
main81240-06010-E1i199508-199608
QUARTZ,TRIM41
main81240-06010-E2i199508-199709
LI, ADOBE,TRIM42
main81240-AA010-A1i199806
W(MOON ROOF),IVORY,TRIM4#
main81240-AA010-B3i199901
W(MOON ROOF),BLUISH GRAY,TRIM2#
main81240-AA010-E0i199901
W(MOON ROOF),QUARTZ,TRIM43
81240BBULB, ROOM LAMP, NO.1
main90080-81029i199508-199804
12V 8W,W(MOON ROOF)
main90084-98054i199804
12V 8W,W(MOON ROOF)
main90981-14011i199709
12V 8W
81241LENS, ROOM LAMP, NO.1
main81241-02010i199709
main81241-06020i199806-199901
W(MOON ROOF),II STANLEY
main81241-06020i199508-199804
W(MOON ROOF)
main81241-AA010i199804-199806
W(MOON ROOF)
main81241-AA010i199806-199901
W(MOON ROOF),DONNELLY
81250LAMP ASSY, ROOM, NO.2
main81250-AC010-A0i199709
IVORY,TRIM44,NO.1
main81250-AC010-B0i199508
BLUISH GRAY,TRIM2#,NO.1
main81250-AC010-E0i199508-199608
QUARTZ,TRIM41,NO.1
main81250-AC010-E0i199608
QUARTZ,TRIM43,NO.1
main81250-AC010-E1i199508-199709
LI, ADOBE,TRIM42,NO.1
main81290-AC010-A0i199709
IVORY,TRIM44,NO.2
main81290-AC010-B0i199508
BLUISH GRAY,TRIM2#,NO.2
main81290-AC010-E0i199508-199608
QUARTZ,TRIM41,NO.2
main81290-AC010-E0i199608
QUARTZ,TRIM43,NO.2
main81290-AC010-E1i199508-199709
LI, ADOBE,TRIM42,NO.2
81250BBULB, ROOM LAMP, NO.2
main90981-12020i199508
12V 8W
81251BLENS, REAR ROOM LAMP, RH
main81251-AC010-A0i199709
IVORY,TRIM44
main81251-AC010-B0i199508
BLUISH GRAY,TRIM2#
main81251-AC010-E0i199508-199608
QUARTZ,TRIM41
main81251-AC010-E0i199608
QUARTZ,TRIM43
main81251-AC010-E1i199508-199709
ADOBE,TRIM42
81260LAMP ASSY, GLOVE BOX
main81260-33010i199508
81260ALAMP ASSY, MAP
main81260-AC010-A0i199709-199908
IVORY,TRIM44
main81260-AC010-B0i199508-199908
BLUISH GRAY,TRIM2#
main81260-AC010-E0i199508-199608
QUARTZ,TRIM41
main81260-AC010-E0i199608-199908
QUARTZ,TRIM43
main81260-AC010-E1i199508-199709
LI, ADOBE,TRIM42
main81260-AC020-B0i199508-199709
W(MOON ROOF),BLUISH GRAY,TRIM2#
main81260-AC020-E0i199608-199709
W(MOON ROOF),QUARTZ,TRIM43
main81260-AC020-E0i199508-199608
W(MOON ROOF),QUARTZ,TRIM41
main81260-AC020-E1i199508-199709
W(MOON ROOF),LI, ADOBE,TRIM42
main81260-AC030-A0i199709-199908
W(MOON ROOF),IVORY,TRIM2#,44
main81260-AC030-B0i199709-199908
W(MOON ROOF),BLUISH GRAY,TRIM21,43
main81260-AC030-E0i199709-199908
W(MOON ROOF),QUARTZ,TRIM43,44
81260BBULB(FOR GLOVE BOX)
main90981-11018i199508
12V 1.2W W/O SOCKET
81260CBULB(FOR MAP LAMP)
main90084-98049i199709
12V 8W,W(MOON ROOF),NO.1
main90981-12020i199508
12V 8W,NO.1
main90981-14004i199508
12V 8W,NO.2
81261LENS AND COVER, MAP LAMP
main81241-AC010i199709
W(MOON ROOF)
main81261-AC010i199508
main81263-AC010-B0i199508-199709
W(MOON ROOF),BLUISH GRAY,TRIM2#
main81263-AC010-E0i199508-199608
W(MOON ROOF),QUARTZ,TRIM41
main81263-AC010-E0i199608-199709
W(MOON ROOF),QUARTZ,TRIM43
main81263-AC010-E1i199508-199709
W(MOON ROOF),ADOBE,TRIM42
81291ALENS, REAR ROOM LAMP, LH
main81291-AC010-A0i199709
IVORY,TRIM44
main81291-AC010-B0i199508
BLUISH GRAY,TRIM2#
main81291-AC010-E0i199508-199608
QUARTZ,TRIM41
main81291-AC010-E0i199608
QUARTZ,TRIM43
main81291-AC010-E1i199508-199709
ADOBE,TRIM42
81330LAMP ASSY, LUGGAGE COMPARTMENT, NO.1
main81330-06010i199508
ICHIKOH
main81330-AC010i199508
KEELER BRASS
81330BBULB, LUGGAGE COMPARTMENT LAMP
main90069-98003i199508
12V 3W,ICHIKOH LAMP
main90981-14009i199508
12V 3W,KEELER BRASS LAMP
81331LENS, LUGGAGE COMPARTMENT LAMP
main81331-AC010i199508
KEELER BRASS
main81338-06010i199508
ICHIKOU
81331BCLIP, LUGGAGE LAMP
main48141-AC020i199508
81340LAMP ASSY, VANITY
main81350-AC050-A0i199709
IVORY,TRIM44
main81350-AC050-B0i199508
BLUISH GRAY,TRIM2#
main81350-AC050-E0i199608
QUARTZ,TRIM43
main81350-AC050-E0i199508-199608
QUARTZ,TRIM41
main81350-AC050-E1i199508-199709
ADOBE,TRIM42
81340BBULB (FOR VANITY LAMP)
main90084-98013i199508
81351LENS, SURGICAL LAMP
main81351-AC010i199508
81398BRACKET, REAR LOOM LAMP
main81397-AC010i199508
RH
main81398-AC010i199508
LH
81870DLAMP ASSY, KEY CYLINDER
main81870-33010i199508-199709
main81870-33030i199709
81870EBULB, KEY CYLINDER LAMP
main90981-11014i199508-199709
14V 1.4W
81871LENS, KEY ILLUMINATION
main81871-33010i199508-199709
81872HOUSING, KEY CYLINDER LAMP
main81872-33010i199508-199709
8271124420WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9008416002
9011906198
9016745012
9321915012
9331514010
9354054012

35 parts on this diagram · 1 diagram in section

INTERIOR LAMP for Toyota AVALON

This section contains 35 genuine Toyota parts for the INTERIOR LAMP system of the Toyota AVALON. Key components include: LAMP ASSY, COURTESY, BULB(FOR COURTESY LAMP), LENS, COURTESY LAMP, CLIP, COURTESY LAMP, LAMP ASSY, ROOM, NO.1.
