Toyota AVALONEXHAUST PIPE

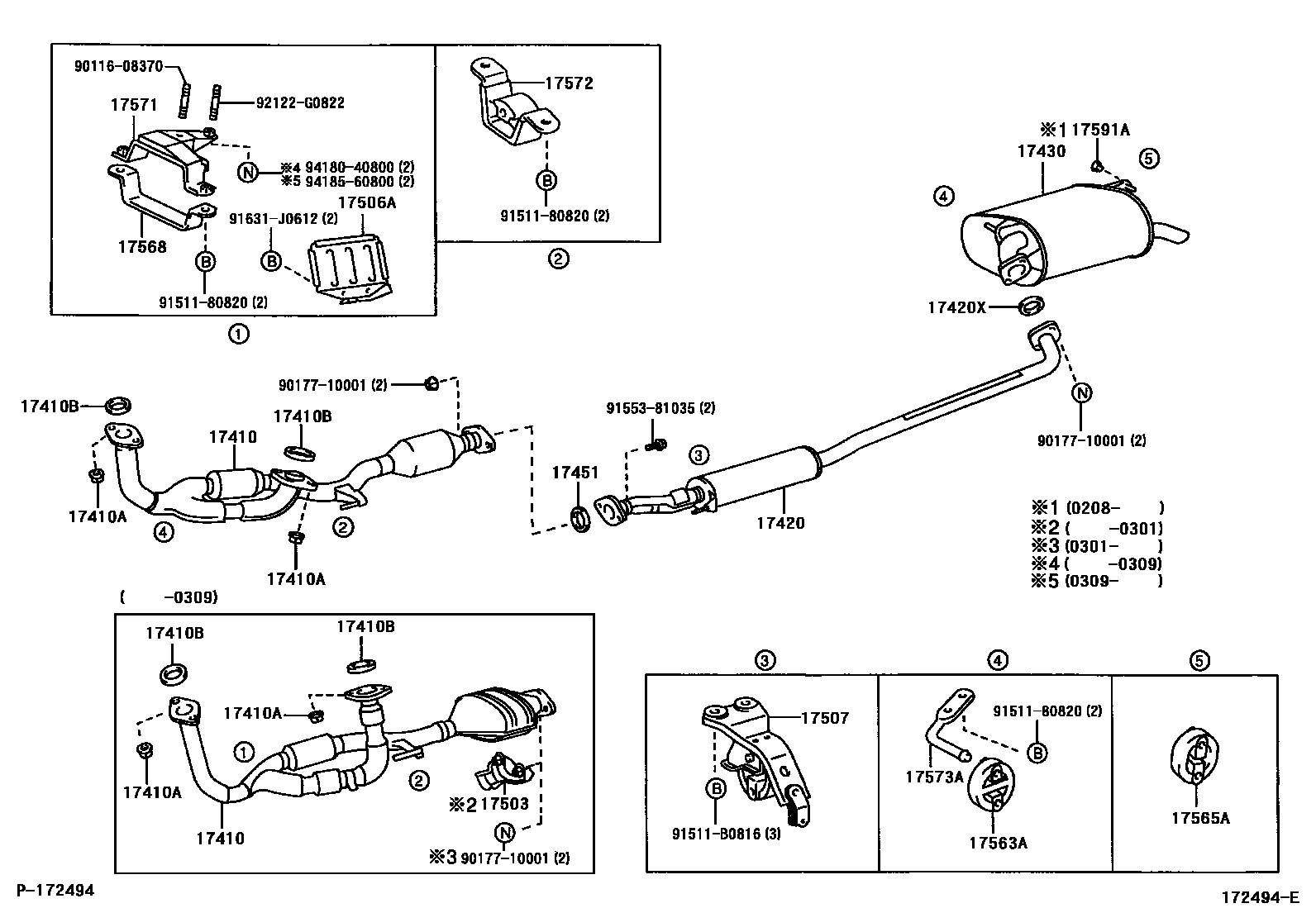

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-0A250i200004-200309
main17410-0A380i200309
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070×4i200004-200309
17410BGASKET, EXHAUST PIPE
main90917-06065×2i200004-200309
17420PIPE ASSY, EXHAUST, CENTER
main17420-0A160i200004-200301
main17420-0A230i200301-200307
main17420-0A231i200307-200309
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06073i200004-200309
17430PIPE ASSY, EXHAUST, TAIL
main17430-0A200i200004-200307
main17430-0A201i200307-200309
17451GASKET, EXHAUST PIPE
main90917-06054i200004-200309
17503BRACKET SUB-ASSY, CATALYTIC CONVERTER, REAR
main17503-03030i200004-200301
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-0A060i200004-200309
17507BRACKET SUB-ASSY, EXHAUST PIPE NO.2 SUPPORT
main17507-20040i200004-200309
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-03100i200004-200309
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-03120i200004-200309
17568STAY, EXHAUST PIPE SUPPORT
main17568-0A120i200004-200309
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-0A070i200004-200309
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-20040i200004-200309
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-74211i200004-200309
17591ASTOPPER, EXHAUST PIPE SUPPORT
main17591-20010i200208-200309
9011608370
9017710001
9151180820
91511B0816
9155381035
91631J0612
92122G0822
9418040800
9418560800

26 parts on this diagram · 1 diagram in section

EXHAUST PIPE for Toyota AVALON

This section contains 26 genuine Toyota parts for the EXHAUST PIPE system of the Toyota AVALON. Key components include: PIPE ASSY, EXHAUST, FRONT, NUT, EXHAUST PIPE SET STUD BOLT, GASKET, EXHAUST PIPE, PIPE ASSY, EXHAUST, CENTER, GASKET, EXHAUST PIPE, CENTER.
