E
EPC Data

Toyota ALPHARDFRONT DOOR LOCK & HANDLE

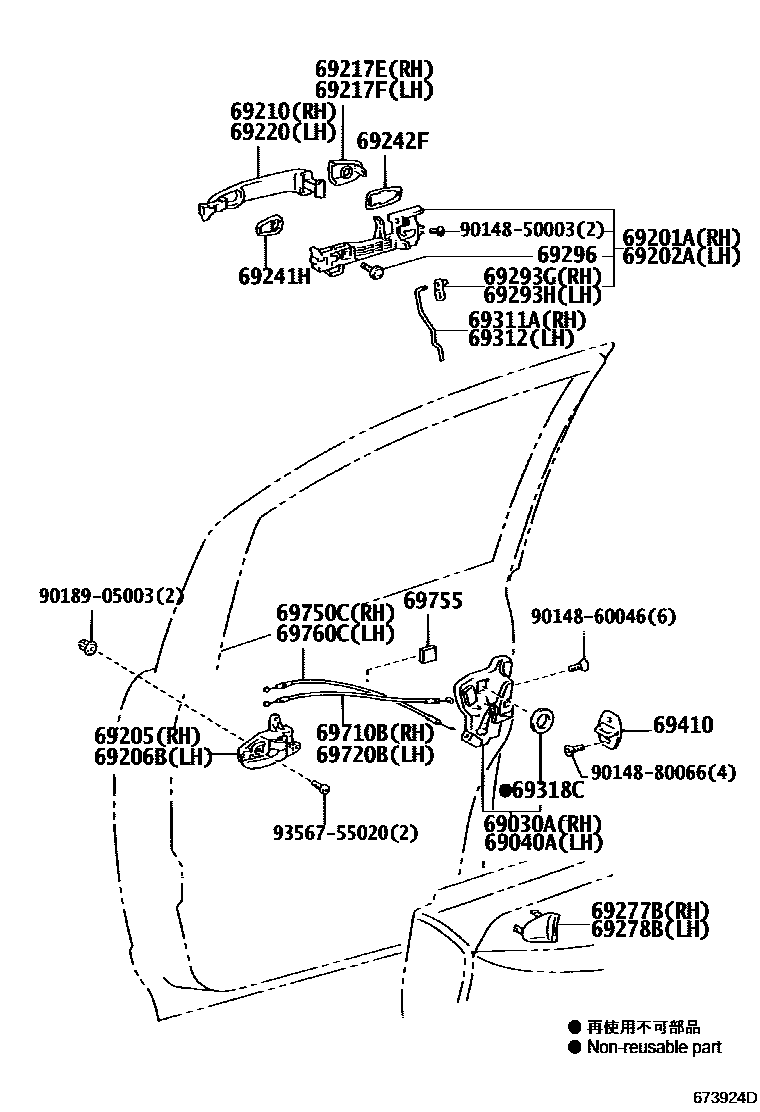

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-33241i200312-200504
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-58010i200312-200504
main69040-60170i200504
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-28010i200312-200504
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-28010i200312-200504
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-20180-B0i200312-200504
DK.GRAY,TRIM1#
main69205-20180-E0i200504-200804
ORCHID BROWN,TRIM0#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-20180-B0i200312-200504
DK.GRAY,TRIM1#
main69206-20180-E0i200504-200804
ORCHID BROWN,TRIM0#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-22240-A1i200504-200706
WHITE PM.,042
main69210-22240-A5i200706-200804
WHITE PEARL CS.,070
main69210-22240-B0i200504-200804
SILVER ME.,1F7
main69210-22240-C1i200504-200804
BLACK MC.,209
main69210-22240-D1i200504-200804
BLACKISH RED MC.,3R0
main69210-22240-F0i200504-200804
GOLD ME.,593
main69210-22240-J2i200504-200804
DK.BLUE MC.,8K8
main69210-58010i200312-200504
PLATED
main69211-28070-A1i200312-200504
WHITE PM.,042
main69211-28070-B2i200312-200504
SILVER ME.,1C0
main69211-28070-C0i200312-200504
BLACK MC.,209
main69211-28070-R2i200312-200504
DK.BLUE MC.,8K8
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-28010-A1i200312-200504
WHITE PM.,042
main69217-28010-B2i200312-200504
SILVER ME.,1C0
main69217-28010-C0i200312-200504
BLACK MC.,209
main69217-28010-R2i200312-200504
DK.BLUE MC.,8K8
main69217-58010i200312-200504
*CR
main69250-30010-A2i200504-200706
WHITE PM.,042
main69250-30010-A7i200706-200804
WHITE PEARL CS.,070
main69250-30010-B2i200504-200804
SILVER ME.,1F7
main69250-30010-C2i200504-200804
BLACK MC.,209
main69250-30010-D0i200504-200804
BLACKISH RED MC.,3R0
main69250-30010-F0i200504-200804
GOLD ME.,593
main69250-30010-J4i200504-200804
DK.BLUE MC.,8K8
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-28010-A1i200312-200504
WHITE PM.,042
main69217-28010-B2i200312-200504
SILVER ME.,1C0
main69217-28010-C0i200312-200504
BLACK MC.,209
main69217-28010-R2i200312-200504
DK.BLUE MC.,8K8
main69217-58010i200312-200504
*CR
main69250-30010-A2i200504-200706
WHITE PM.,042
main69250-30010-A7i200706-200804
WHITE PEARL CS.,070
main69250-30010-B2i200504-200804
SILVER ME.,1F7
main69250-30010-C2i200504-200804
BLACK MC.,209
main69250-30010-D0i200504-200804
BLACKISH RED MC.,3R0
main69250-30010-F0i200504-200804
GOLD ME.,593
main69250-30010-J4i200504-200804
DK.BLUE MC.,8K8
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-22240-A1i200504-200706
WHITE PM.,042
main69210-22240-A5i200706-200804
WHITE PEARL CS.,070
main69210-22240-B0i200504-200804
SILVER ME.,1F7
main69210-22240-C1i200504-200804
BLACK MC.,209
main69210-22240-D1i200504-200804
BLACKISH RED MC.,3R0
main69210-22240-F0i200504-200804
GOLD ME.,593
main69210-22240-J2i200504-200804
DK.BLUE MC.,8K8
main69210-58010i200312-200504
PLATED
main69211-28070-A1i200312-200504
WHITE PM.,042
main69211-28070-B2i200312-200504
SILVER ME.,1C0
main69211-28070-C0i200312-200504
BLACK MC.,209
main69211-28070-R2i200312-200504
DK.BLUE MC.,8K8
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-28060×2i200312-200504
69242FPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-28020×2i200312-200504
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69297-24020-C0i200312-200504
BLACK,TRIM0#; BLACK,TRIM1#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69298-24020-C0i200312-200504
BLACK,TRIM0#; BLACK,TRIM1#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i200312-200504
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i200312-200504
69296SCREW, DOOR INSIDE HANDLE
main69296-48010×2i200312-200504
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-58010i200312-200504
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-58010i200312-200504
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i200312-200504
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010×2i200312-200504
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-58010i200312-200504
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-58010i200312-200504
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-58010i200312-200504
69755SILENCER, FRONT DOOR LOCK LINK
main69759-58010×2i200312-200504
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-58010i200312-200504
9014850003
9014860046
9014880066
9018905003
9356755020

31 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota ALPHARD

This section contains 31 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota ALPHARD. Key components include: LOCK ASSY, FRONT DOOR W/MOTOR, RH, LOCK ASSY, FRONT DOOR W/MOTOR, LH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH, HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH.
