Toyota ALPHARD/VELLFIRE/HVSTARTER

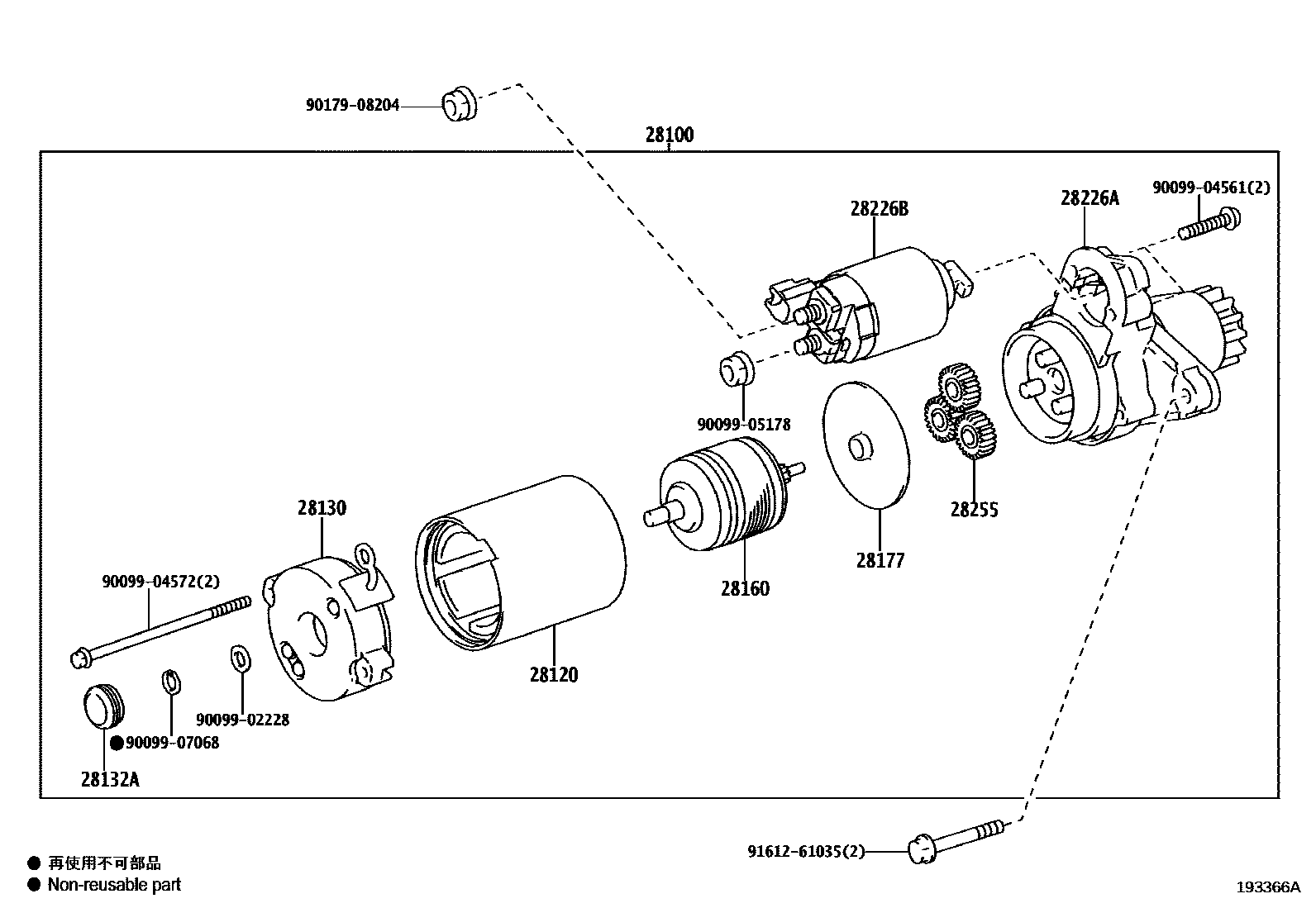

Parts diagram
28100STARTER ASSY
main28100-20020i200804-200911
12V 1.7KW
main28100-20021i200912-201110
12V 1.7KW
main28100-20022i201408
12V 1.7KW
main28100-31090supersedes 28100-20021i201110
12V 1.6KW; 12V 1.6KW,TAIWAN SPEC
28120YOKE ASSY, STARTER
main28120-28040i200804-200808
main28120-28060i201110-201501
main28120-31090supersedes 28120-28060i201110-201501
TAIWAN SPEC
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-20020i200804-201110
28132ACOVER, STARTER COMMUTATOR END FRAME
main28132-28040i200804-201110
28160ARMATURE ASSY, STARTER
main28160-28040i201110-201501
main28160-37050supersedes 28160-28040i200906-201110
28177PLATE(FOR STARTER ARMATURE)
main28177-28040i201110-201205
28226ASTARTER KIT, MOTOR TERMINAL
main28226-28041i201110-201205
28226BSTARTER KIT, REPAIR SERVICE
main28226-28051i201110-201501
main28226-31090supersedes 28226-28051i201110-201501
TAIWAN SPEC
28255GEAR, PLANET
main28255-20020×3i200804-201110
9009902228
9009904561
9009904572
9009905178
9009907068
9017908204
9161261035

16 parts on this diagram · 3 diagrams in section

STARTER for Toyota ALPHARD/VELLFIRE/HV

This section contains 18 genuine Toyota parts for the STARTER system of the Toyota ALPHARD/VELLFIRE/HV. Key components include: STARTER ASSY, YOKE ASSY, STARTER, FRAME ASSY, STARTER COMMUTATOR END, COVER, STARTER COMMUTATOR END FRAME, HOLDER ASSY, STARTER BRUSH.
