Toyota ALPHARD/VELLFIRE/HVROOF PANEL & BACK PANEL

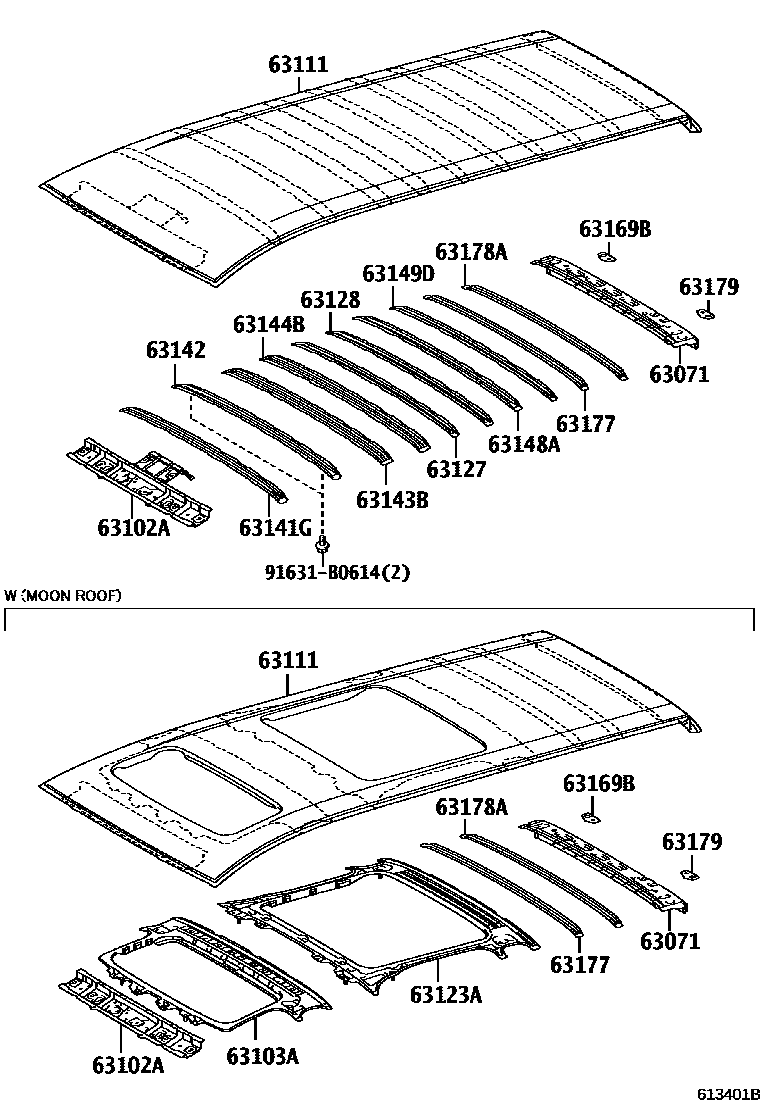

Parts diagram
63071FRAME SUB-ASSY, BACK DOOR OPENING, UPPER
main63071-58020i200804-201110
63102APANEL SUB-ASSY, WINDSHIELD HEADER
main63102-58030i200810-200906
main63102-58040supersedes 63102-58030i200804-201110
63103AREINFORCEMENT SUB-ASSY, ROOF PANEL
main63103-58020i201110
MOON ROOF-WITH(TWIN)
63111PANEL, ROOF
main63111-58030i200810-200906
main63111-58040supersedes 63111-58030i200804-201110
63123AREINFORCEMENT, ROOF PANEL, REAR NO.1
main63125-58020i200804-201110
63127REINFORCEMENT, ROOF PANEL, NO.5
main63127-58021i200810-200906
63128REINFORCEMENT, ROOF PANEL, NO.6
main63128-58021i200810-200906
63141GREINFORCEMENT, ROOF PANEL, NO.1
main63141-58020i200810-200906
63142REINFORCEMENT, ROOF PANEL, NO.2
main63142-58020i200810-200906
63143BREINFORCEMENT, ROOF PANEL, NO.3
main63143-58021i200810-200906
63144BREINFORCEMENT, ROOF PANEL, NO.4
main63144-58021i200810-200906
63148AREINFORCEMENT, ROOF PANEL, NO.7
main63148-58021i200810-200906
63149DREINFORCEMENT, ROOF PANEL, NO.8
main63149-58021i200810-200906
63169BPLATE, ROOF PANEL REINFORCEMENT, RH
main63169-35020i200804-201110
63177REINFORCEMENT, ROOF PANEL, NO.9
main63177-58010i200804-201110
63178AREINFORCEMENT, ROOF PANEL, NO.10
main63178-58010i200804-201110
63179PLATE, ROOF PANEL REINFORCEMENT, LH
main63179-35020i200804-201110
91631B0614

18 parts on this diagram · 3 diagrams in section

ROOF PANEL & BACK PANEL for Toyota ALPHARD/VELLFIRE/HV

This section contains 79 genuine Toyota parts for the ROOF PANEL & BACK PANEL system of the Toyota ALPHARD/VELLFIRE/HV. Key components include: LINK SUB-ASSY, TILT ROOF, RH, LINK SUB-ASSY, TILT ROOF, LH, FRAME SUB-ASSY, BACK DOOR OPENING, UPPER, PANEL SUB-ASSY, WINDSHIELD HEADER, REINFORCEMENT SUB-ASSY, ROOF PANEL.
