Toyota 86LOCK CYLINDER SET

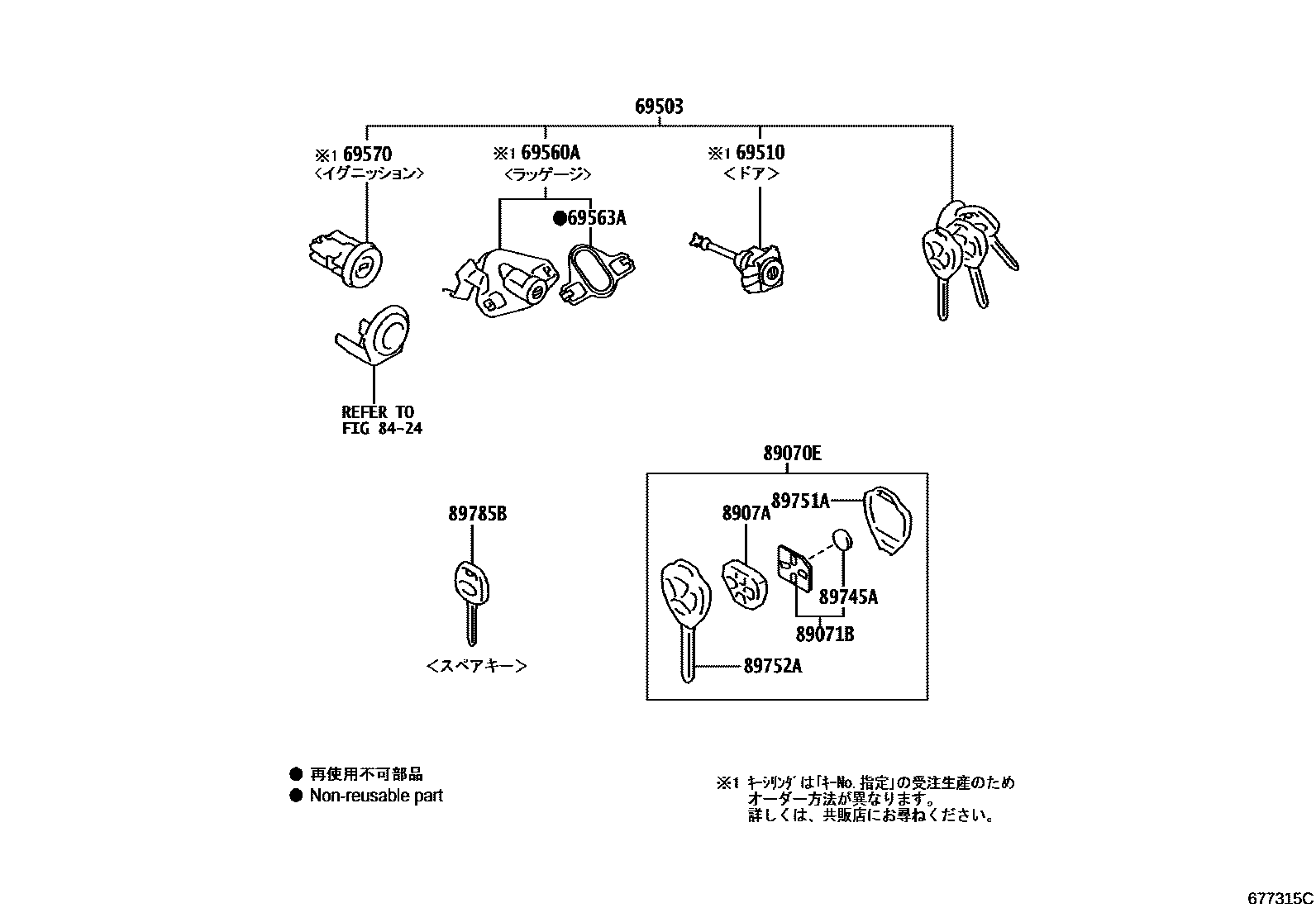

Parts diagram
69503CYLINDER SET, LOCK
mainSU00301414i201203-201212
mainSU00301419i201203-201212
mainSU00304607i201212-201308
mainSU00304609i201405-201503
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
mainSU00301432i201203-201212
mainSU00301433i201203-201212
mainSU00304611i201308-201405
mainSU00304612i201405-201503
69560ACYLINDER ASSY, LUGGAGE COMPARTMENT DOOR LOCK
mainSU00301427i201405-201503
mainSU00301428i201405-201503
69563APAD, LUGGAGE COMPARTMENT DOOR LOCK CYLINDER
mainSU00304945i201203-201308
69570CYLINDER ASSY, IGNITION SWITCH LOCK
mainSU00302478i201405-201503
8424ANTI-THEFT DEVICE
89070ETRANSMITTER ASSY, DOOR CONTROL
mainSU00301444×2i201203-201308
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
mainSU00302744×2i201203-201308
8907ASWITCH SET, TRANSMITTER
mainSU00304168×2i201203-201308
89745ABATTERY, TRANSMITTER
mainSU00301426×2i201203-201308
89751ACOVER, TRANSMITTER HOUSING
mainSU00303941×2i201203-201308
89752ACASE, TRANSMITTER HOUSING
mainSU00303944×2i201203-201308
89785BTRANSMITTER, TRANSPONDER KEY MASTER
mainSU00301452i201203-201308

13 parts on this diagram · 2 diagrams in section

LOCK CYLINDER SET for Toyota 86

This section contains 16 genuine Toyota parts for the LOCK CYLINDER SET system of the Toyota 86. Key components include: CYLINDER SET, LOCK, KEY, CUT, CYLINDER ASSY, FRONT DOOR LOCK, RH, CYLINDER ASSY, LUGGAGE COMPARTMENT DOOR LOCK, PAD, LUGGAGE COMPARTMENT DOOR LOCK CYLINDER.
