EPC Data

RADIO RECEIVER & AMPLIFIER & CONDENSER

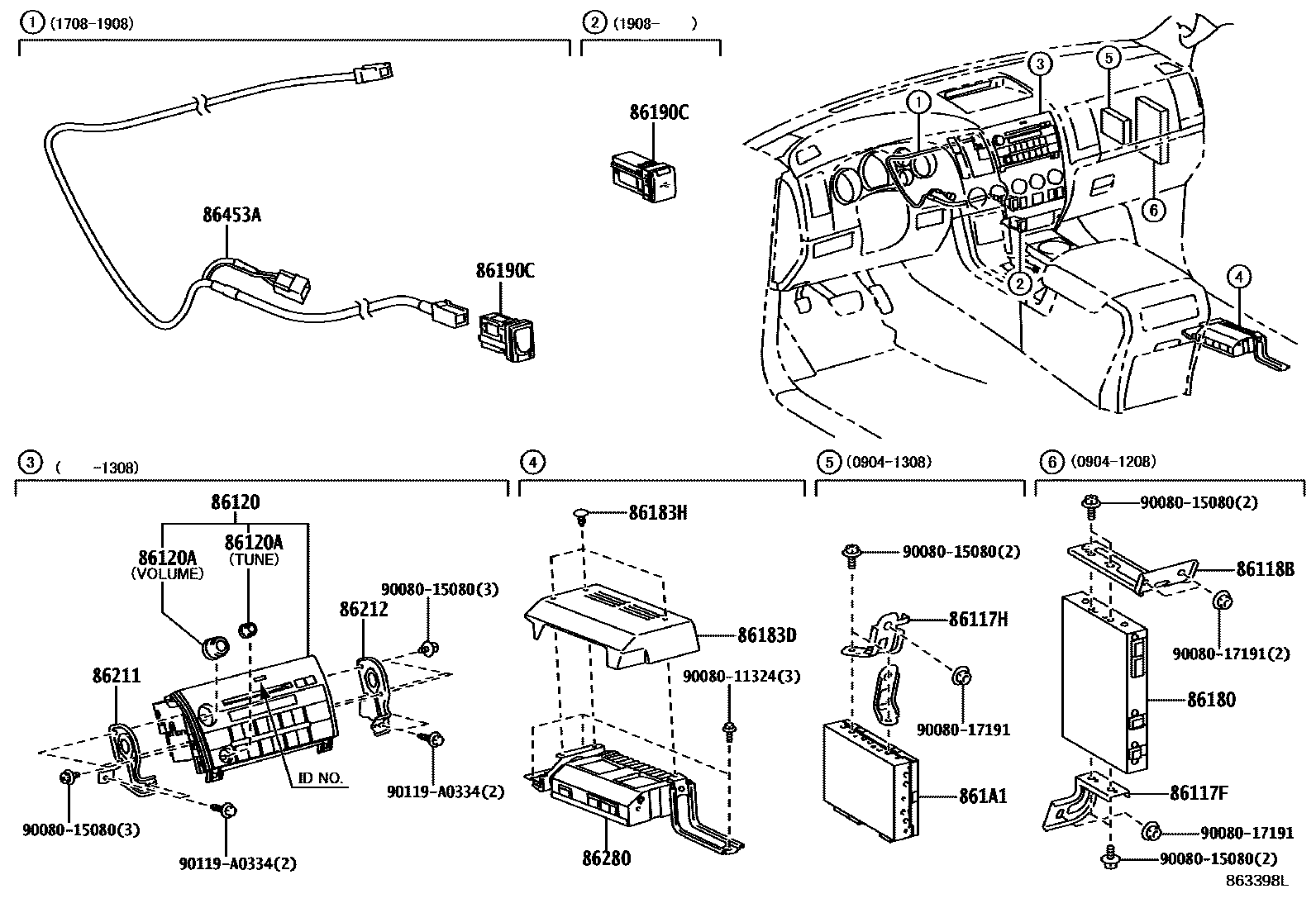

Parts diagram
86117FBRACKET, MULTI-DISPLAY CONTROLLER, A
main86117-0C020i200904-201208
AUDIO-AVN AM/FM/CD 14SPEAKER JBL; CANADA SPEC&AUDIO-AVN AM/FM/CD 14SPEAKER JBL
86117HBRACKET, MULTI-DISPLAY CONTROLLER, A
main86117-0C040i200904-201308
AUDIO-AM/FM CD SDARS BLUETOOTH 8SPEAKER
86118BBRACKET, MULTI-DISPLAY CONTROLLER, B
main86117-0C030i200904-201208
AUDIO-AVN AM/FM/CD 14SPEAKER JBL; CANADA SPEC&AUDIO-AVN AM/FM/CD 14SPEAKER JBL
86120RECEIVER ASSY, RADIO
main86120-0C261i200811-200904
PANASONIC,ID=A51856; PANASONIC,ID=A51856,AUDIO-AM/FM 6CD-CHANGER 14SPEAKER JBL; PANASONIC,ID=A51856,AUDIO-AVN AM/FM/CD 14SPEAKER JBL
main86120-0C310i200904-201308
PANASONIC,ID=A51895; PANASONIC,ID=A51895,AUDIO-AVN AM/FM/CD 14SPEAKER JBL
main86120-0C240i200711-200811
DELPHI,ID=AD1805; DELPHI,ID=AD1805,AUDIO-AVN AM/FM/CD 14SPEAKER JBL; DELPHI,ID=AD1805,AUDIO-AVN(DOP) 8SPEAKER
main86120-0C241i200811-200904
DELPHI,ID=AD1805; DELPHI,ID=AD1805,AUDIO-AVN AM/FM/CD 14SPEAKER JBL; DELPHI,ID=AD1805,AUDIO-AVN(DOP) 8SPEAKER
main86120-0C250supersedes 86120-0C240i200711-200811
DELPHI,ID=AD1806,AUDIO-AM/FM 6CD-CHANGER 8SPEAKER
main86120-0C251supersedes 86120-0C241i200811-200904
DELPHI,ID=AD1806,AUDIO-AM/FM 6CD-CHANGER 8SPEAKER
main86120-0C260supersedes 86120-0C240i200711-200811
PANASONIC,ID=A51856; PANASONIC,ID=A51856,AUDIO-AM/FM 6CD-CHANGER 14SPEAKER JBL; PANASONIC,ID=A51856,AUDIO-AVN AM/FM/CD 14SPEAKER JBL
main86120-0C320i200904-201208
PANASONIC,ID=A51896,CANADA SPEC
main86120-0C380i200904-201308
DELPHI,ID=AD1812; DELPHI,ID=AD1812,AUDIO-AVN AM/FM/CD 14SPEAKER JBL; DELPHI,ID=AD1812,AUDIO-AVN(DOP) 8SPEAKER
main86120-0C390supersedes 86120-0C380i200904-201208
PANASONIC,ID=A51889,AUDIO-AM/FM CD SDARS BLUETOOTH 8SPEAKER
main86120-0C400i200904-201208
PANASONIC,ID=A51890,CANADA SPEC&AUDIO-AM/FM CD SDARS BLUETOOTH 8SPEAKER
86120AKNOB, RADIO RECEIVER SWITCH
main90011-25154i200904-201308
AUDIO-AVN AM/FM/CD 14SPEAKER JBL,FOR TUNER KNOB; AUDIO-AVN(DOP) 8SPEAKER,FOR TUNER KNOB; FOR TUNER KNOB
main90011-25163i200904-201308
AUDIO-AVN AM/FM/CD 14SPEAKER JBL,FOR VOLUME KNOB; FOR VOLUME KNOB
main90011-25164i200904-201208
FOR TUNER KNOB
main90011-25234i201307-201308
AUDIO-AVN AM/FM/CD 14SPEAKER JBL,FOR VOLUME KNOB; AUDIO-AVN(DOP) 8SPEAKER,FOR VOLUME KNOB; FOR VOLUME KNOB
main90011-23025supersedes 90011-25234i200711-200810
AUDIO-AVN AM/FM/CD 14SPEAKER JBL,FOR VOLUME KNOB; AUDIO-AVN(DOP) 8SPEAKER,FOR VOLUME KNOB; FOR VOLUME KNOB
86180TUNER ASSY, STEREO COMPONENT
main86180-0C030i200904-201208
AUDIO-AVN AM/FM/CD 14SPEAKER JBL
main86180-0C040i200904-201208
CANADA SPEC&AUDIO-AVN AM/FM/CD 14SPEAKER JBL
86183DCOVER, AUDIO AMPLIFIER
main86183-0C040i200711-200904
AUDIO-AM/FM 6CD-CHANGER 14SPEAKER JBL; AUDIO-AVN AM/FM/CD 14SPEAKER JBL
86183HCLIP, AUDIO AMPLIFIER COVER
main90467-A0001-C0×3supersedes 90467-A0001-C1i200711-201706
AUDIO-*DA(DELUXE) 12SPEAKER,BLACK; AUDIO-AVN 12SPEAKER,BLACK; BLACK
main90467-A0001-C1×3i201708
AUDIO-*DA(DELUXE) 12SPEAKER,BLACK; AUDIO-AVN 12SPEAKER,BLACK; BLACK
86190CADAPTER ASSY, STEREO JACK, NO.1
main86190-02010i200711-200904
main86190-0C020supersedes 86190-02010i200904-201708
main86190-0C030i201908-202008
main86190-0C031i202009
861A1COMPUTER, MULTI-MEDIA INTERFACE
main861A1-0E020i200904-201108
AUDIO-AM/FM CD SDARS BLUETOOTH 8SPEAKER
main861A1-0E040i201109-201208
AUDIO-AM/FM CD SDARS BLUETOOTH 8SPEAKER
86211BRACKET, RADIO, NO.1
main86211-0C030i200711-201208
86212BRACKET, RADIO, NO.2
main86212-0C030i200711-201208
86280AMPLIFIER ASSY, STEREO COMPONENT
main86280-0C130i200711-200904
AUDIO-AM/FM 6CD-CHANGER 14SPEAKER JBL; AUDIO-AVN AM/FM/CD 14SPEAKER JBL
main86280-0C200i201308-201708
AUDIO-*DA(DELUXE) 12SPEAKER; AUDIO-AVN 12SPEAKER; AUDIO-AVN WITH(JBL) 14SPEAKER
main86280-0C210i201708-201908
AUDIO-*DA(DELUXE) 12SPEAKER; AUDIO-AVN 12SPEAKER; AUDIO-AVN WITH(JBL) 14SPEAKER; AUDIO-T1 12SPEAKER; AUDIO-T2 12SPEAKER
main86280-0C220i201908
AUDIO-*DA(DELUXE) 12SPEAKER; AUDIO-AVN 12SPEAKER; AUDIO-T2 JBL 14SPEAKER
main86280-0C160i201208-201308
AUDIO-AVN AM/FM CD DVD 14SPEAKER JBL
86453AWIRE, MULTI-MEDIA MODULE
main86453-0C060i201708-201908
9008011324
9008015080
9008017191
90119A0334

18 parts on this diagram · 2 diagrams in section
