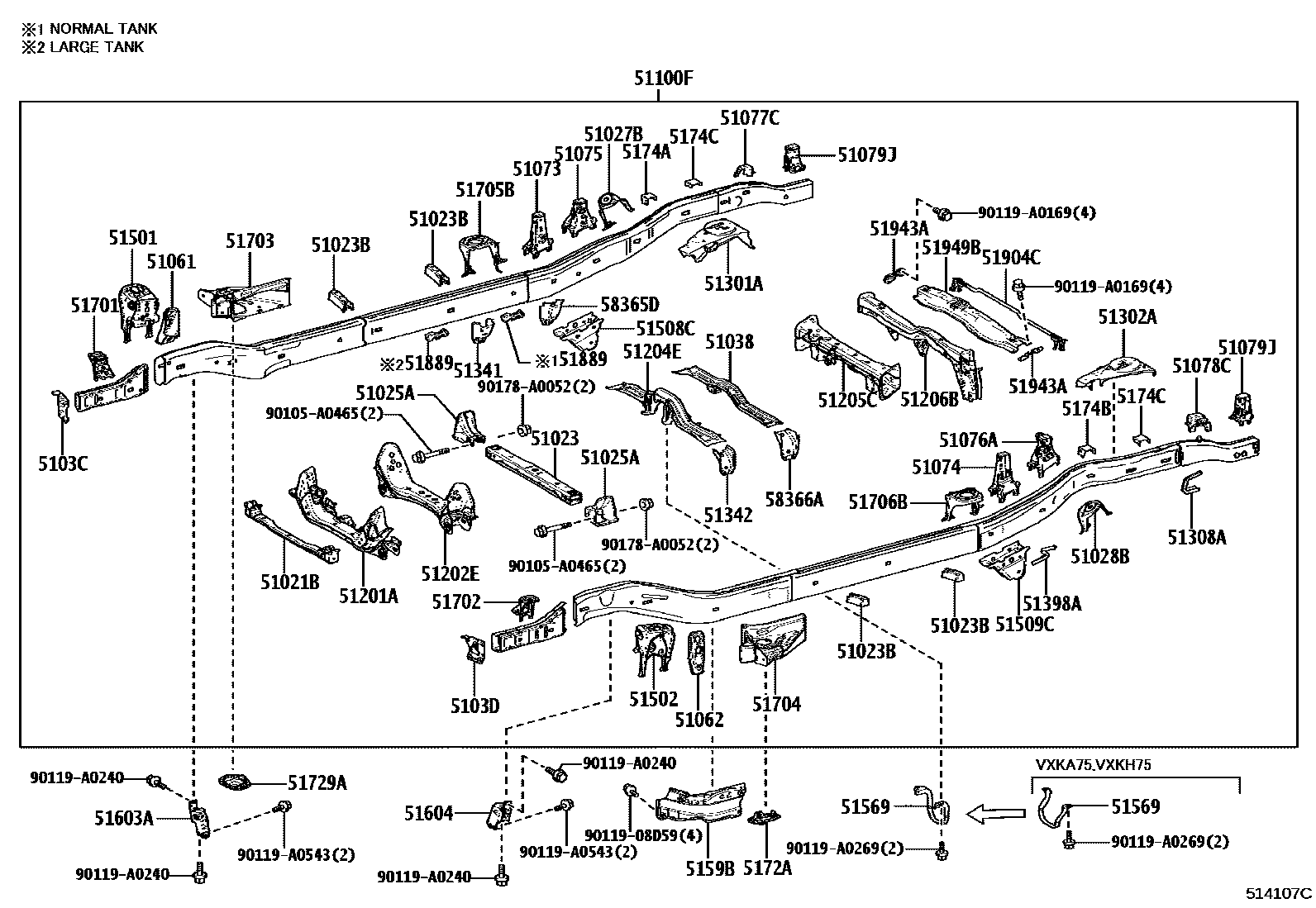

FRAME

51021BCROSSMEMBER SUB-ASSY, FRAME AUXILIARY
51023BRACKET SUB-ASSY, FRONT SUSPENSION MEMBER, RH
51023BBRACKET SUB-ASSY, CENTER RAIL, NO.1
main51023-0C010×4iVXKA70,72,75,77..DCB..S; VXKA71,VXKH71,80..L,S;VXKA70,75,76,VXKH70,75,76,85..CMAX,SRF202111
51025ABRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, RH
51027BBRACKET SUB-ASSY, REAR SHOCK ABSORBER MOUNT, RH
51028BBRACKET SUB-ASSY, REAR SHOCK ABSORBER MOUNT, LH
51038MEMBER SUB-ASSY, FUEL TANK SUPPORT
5103CPLATE SUB-ASSY, SIDE RAIL EXTENSION, RH
5103DPLATE SUB-ASSY, SIDE RAIL EXTENSION, LH
51061STOPPER SUB-ASSY, FRONT SUSPENSION BOUND, REAR RH
51062STOPPER SUB-ASSY, FRONT SUSPENSION BOUND, REAR LH
51073BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.2 RH
51074BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.2 LH
51075BRACKET SUB-ASSY, REAR BODY MOUNTING, NO.3 RH
51076ABRACKET SUB-ASSY, REAR BODY MOUNTING, NO.3 LH
51077CBRACKET SUB-ASSY, REAR BODY MOUNTING, NO.4 RH
51078CBRACKET SUB-ASSY, REAR BODY MOUNTING, NO.4 LH
51079JBRACKET SUB-ASSY, REAR BODY MOUNTING, NO.5
51100FFRAME SUB-ASSY
FUEL TANK-122L & LEV3
FUEL TANK-122L & LEV3
FUEL TANK-85L & LEV3
FUEL TANK-122L & LEV3
FUEL TANK-122L & LEV3
FUEL TANK-122L & LEV3
STEP & STEP COVER-ROCK RAIL PREP(ILA)
FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA)
SR5-PREMIUM
SR5-PREMIUM
STEP & STEP COVER-ROCK RAIL PREP(ILA)
STEP & STEP COVER-ROCK RAIL PREP(ILA)
1794&STEP & STEP COVER-ROCK RAIL PREP(ILA); STEP & STEP COVER-ROCK RAIL PREP(ILA)
SR5-PREMIUM&STEP & STEP COVER-ROCK RAIL PREP(ILA)
SR5-PREMIUM
SR5-PREMIUM
SR5-PREMIUM&FUEL TANK-122L & LEV3
SR5-PREMIUM&FUEL TANK-122L & LEV3
FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA)
FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA)
1794&FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA); FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA)
SR5-PREMIUM&FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA)
1794&STEP & STEP COVER-ROCK RAIL PREP(ILA)
STEP & STEP COVER-ROCK RAIL PREP(ILA)
51201ACROSSMEMBER SUB-ASSY, FRAME, FRONT
51202ECROSSMEMBER SUB-ASSY, FRAME, NO.2
51204ECROSSMEMBER SUB-ASSY, FRAME, NO.4
51205CCROSSMEMBER SUB-ASSY, FRAME, NO.5
51206BCROSSMEMBER SUB-ASSY, FRAME, NO.6
51301ABRACKET SUB-ASSY, REAR SPRING, REAR RH
51302ABRACKET SUB-ASSY, REAR SPRING, REAR LH
51308ABRACKET SUB-ASSY, EXHAUST PIPE CLAMP
51341GUSSET, FRAME NO.4 CROSSMEMBER, RH
51342GUSSET, FRAME NO.4 CROSSMEMBER, LH
51398ABRACKET, EXHAUST PIPE CLAMP, NO.4
51501SUPPORT SUB-ASSY, SUSPENSION ARM, RH
51502SUPPORT SUB-ASSY, SUSPENSION ARM, LH
51508CBRACKET SUB-ASSY, LOWER CONTROL LINK, RH
51509CBRACKET SUB-ASSY, LOWER CONTROL LINK, LH
51569GUARD, PROPELLER SHAFT
5159BINSULATOR, FRAME INNER CHANNEL HEAT, LH
51603ABRACKET SUB-ASSY, FRONT BOUND STOPPER, RH
51604BRACKET SUB-ASSY, FRONT BOUND STOPPER, LH
51701BRACKET SUB-ASSY, CAB MOUNTING, NO.1 RH
51702BRACKET SUB-ASSY, CAB MOUNTING, NO.1 LH
51703BRACKET SUB-ASSY, CAB MOUNTING, NO.2, RH
51704BRACKET SUB-ASSY, CAB MOUNTING, NO.2 LH
51705BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 RH
main51705-0C110iVXKA70,75,VXKH70,75..CMAX..(L,U,Z); VXKA70,75..CMAX..S; VXKA75..CMAX..S202111-202406
SR5-PREMIUM; SR5-PREMIUM&FUEL TANK-122L & LEV3; SR5-PREMIUM&FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA); SR5-PREMIUM&STEP & STEP COVER-ROCK RAIL PREP(ILA)
main51705-0C111supersedes 51705-0C071iVXKA70,75,VXKH70,75..CMAX..(L,U,Z); VXKA70,75..CMAX..S; VXKA75..CMAX..S202407
SR5-PREMIUM; SR5-PREMIUM&STEP & STEP COVER-ROCK RAIL PREP(ILA)
51706BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 LH
main51706-0C090iVXKA70,75,VXKH70,75..CMAX..(L,U,Z); VXKA70,75..CMAX..S; VXKA75..CMAX..S202111-202406
SR5-PREMIUM; SR5-PREMIUM&FUEL TANK-122L & LEV3; SR5-PREMIUM&FUEL TANK-122L & LEV3&STEP & STEP COVER-ROCK RAIL PREP(ILA); SR5-PREMIUM&STEP & STEP COVER-ROCK RAIL PREP(ILA)
main51706-0C091supersedes 51706-0C061iVXKA70,75,VXKH70,75..CMAX..(L,U,Z); VXKA70,75..CMAX..S; VXKA75..CMAX..S202407
SR5-PREMIUM; SR5-PREMIUM&STEP & STEP COVER-ROCK RAIL PREP(ILA)
51729ACOVER, NO.2 CAB MOUNTING, RH
5172ACOVER, NO.2 CAB MOUNTING, LH
5174ABRACKET, REAR BODY SUPPORT, NO.1 RH
5174BBRACKET, REAR BODY SUPPORT, NO.1 LH
5174CBRACKET, REAR BODY SUPPORT, NO.2
51889STOPPER, FUEL TANK MOUNTING
51904CSTOPPER SUB-ASSY, SPARE WHEEL, NO.2
51943ABRACKET, SPARE WHEEL CARRIER
51949BCROSSMEMBER, SPARE WHEEL CARRIER
58365DBRACKET, FUEL TANK SUPPORT, RH
58366ABRACKET, FUEL TANK SUPPORT, LH
90105A0465
main90105-A0465
9011908D59
main90119-08D59
90119A0169
main90119-A0169
90119A0240
main90119-A0240
90119A0269
main90119-A0269
90119A0543
main90119-A0543
90178A0052
main90178-A0052
62 parts on this diagram · 5 diagrams in section
