BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

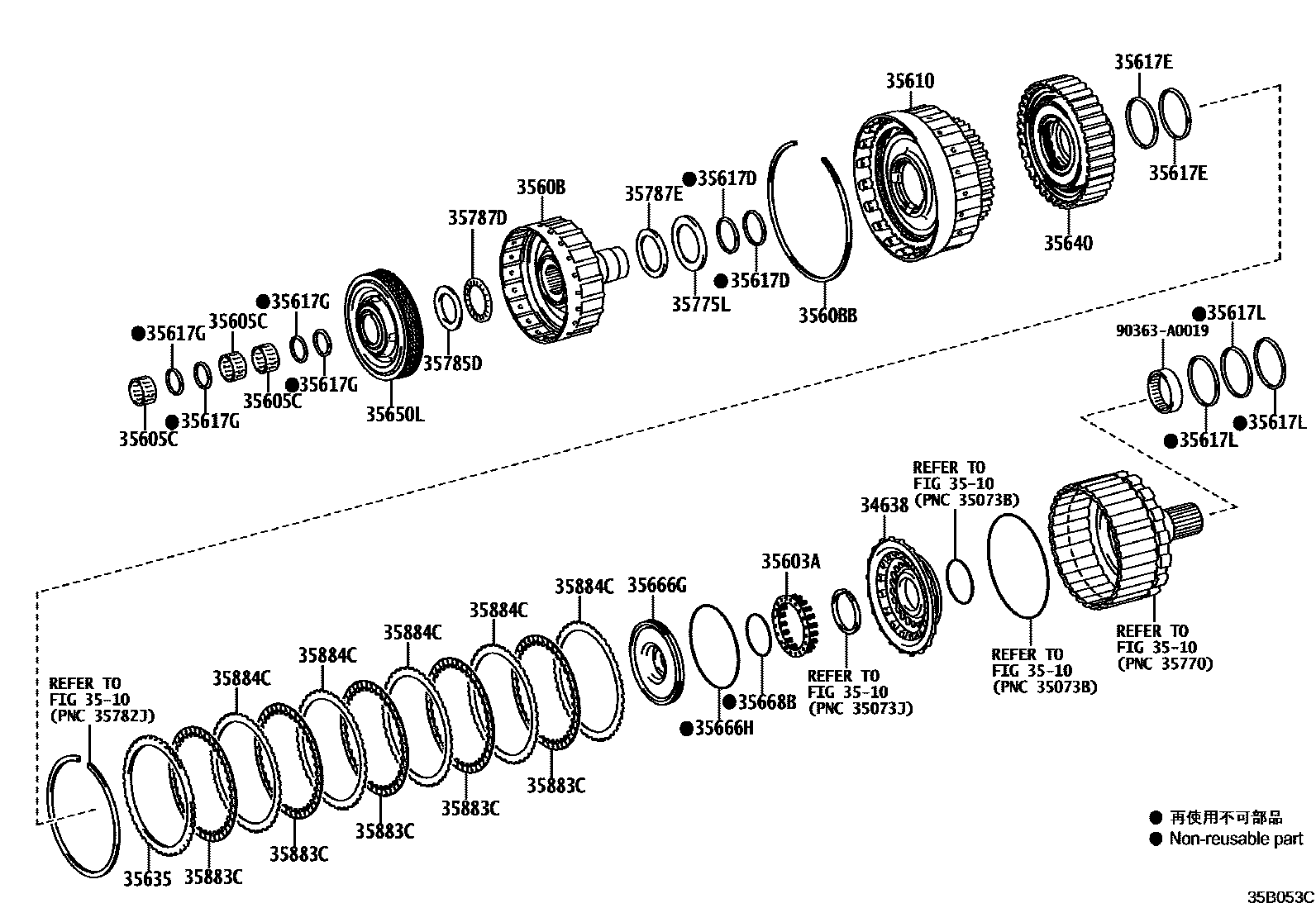

Parts diagram
34638PISTON, C-4 CLUTCH
main34638-0C010i202111
3510PLANETARY GEAR, REVERSE PISTON & COUNTER GEAR(ATM)
35603ASPRING SUB-ASSY, FORWARD CLUTCH RETURN
main35603-60050i202111-202408
35605CBEARING, NEEDLE ROLLER
main90364-32027×3i202111-202408
3560BDRUM SUB-ASSY, C-2
main3560B-60010i202111-202408
3560BBRING, HOLE SNAP(FOR C-2 DRUM)
main90520-99200i202111-202408
35610CLUTCH ASSY, FRONT MULTIPLE DISC
main35610-60190i202111-202408
35617DRING, CLUTCH DRUM OIL SEAL
main35617-60070×2i202111-202408
35617ERING, CLUTCH DRUM OIL SEAL, NO.2
main35617-60080×2i202111-202408
35617GRING, CLUTCH DRUM OIL SEAL
main35617-0C030×4i202111-202408
35617LRING, CLUTCH DRUM OIL SEAL, NO.3
main35617-60070×3i202111-202408
35635FLANGE, FORWARD CLUTCH
main35635-0C450i202111
T=4.3
main35635-0C460i202111-202408
T=4.4
main35635-0C470i202111-202408
T=4.5
main35635-0C480i202111-202408
T=4.6
main35635-0C490i202111-202408
T=4.7
main35635-0C500i202111
T=4.8
main35635-0C510i202111
T=4.9
main35635-0C520i202111-202408
T=5.0
main35635-0C530i202111-202408
T=5.1
35640CLUTCH ASSY, C-3
main35640-60020i202111-202408
35650LCLUTCH ASSY, C-2
main35650-0C110i202111-202408
35666GBALANCER, C-4 CLUTCH
main35666-0C010i202111-202408
35666HRING, O(FOR C-4 CLUTCH BALANCER)
main90301-99264i202111-202408
35668BRING, O(FOR CLUTCH BALANCER)
main90301-61007i202111-202408
35775LRACE, THRUST BEARING, NO.5
main35775-0C020i202111-202408
35785DRACE, THRUST BEARING, NO.4
main35785-0C020i202111-202408
35787DBEARING, THRUST NEEDLE ROLLER
main90374-A0056i202111-202408
35787EBEARING, THRUST NEEDLE ROLLER
main90374-A0057i202111-202408
35883CDISC, CLUTCH, NO.4
main35883-0C010×5i202111-202408
35884CPLATE, CLUTCH, NO.4
main35884-60010×5i202111-202408
90363A0019

24 parts on this diagram · 1 diagram in section
