AIR CLEANER

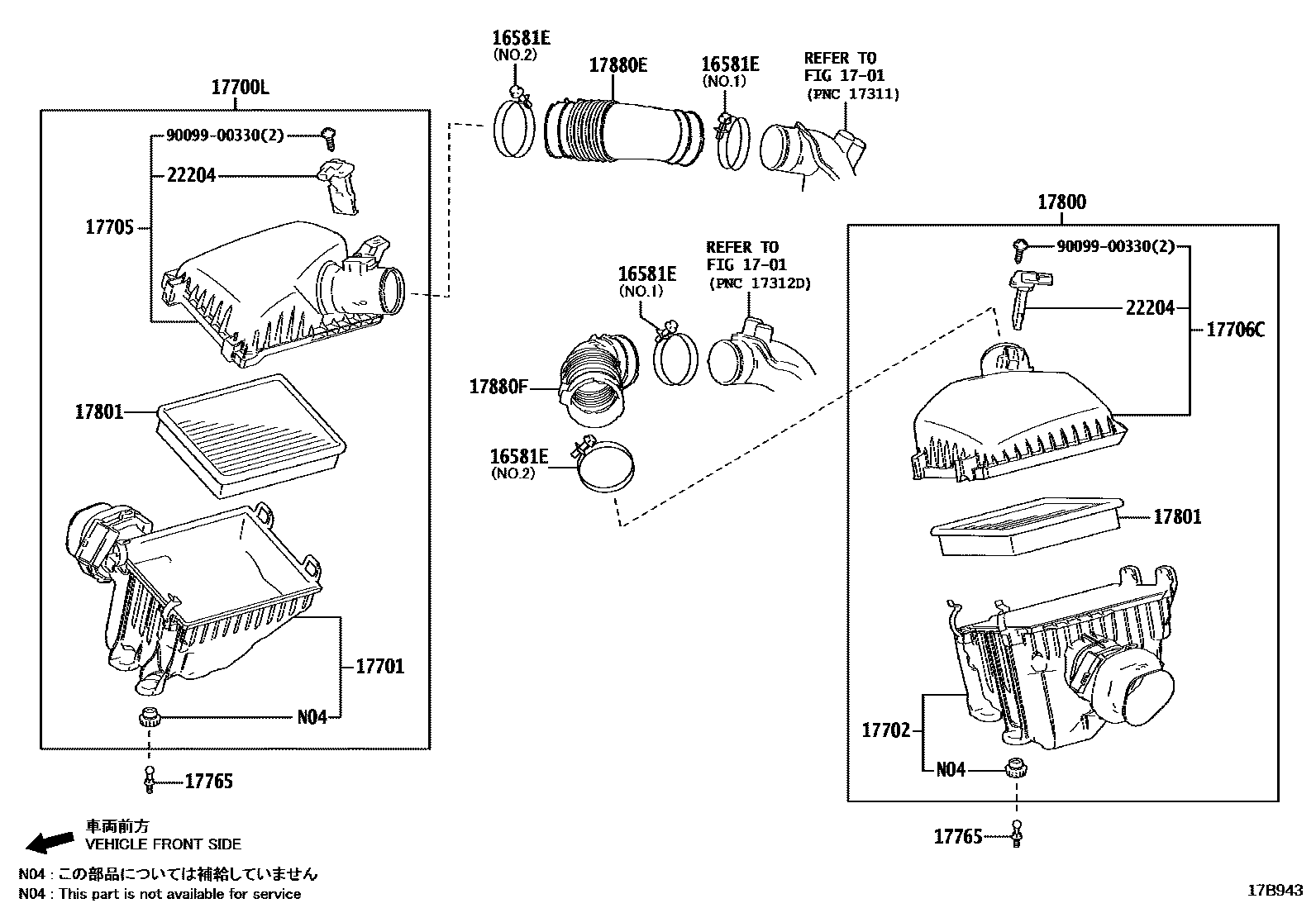

Parts diagram
16581ECLAMP, HOSE(FOR AIR CLEANER HOSE)
main96111-10750×2i202111-202408
NO.1
main96111-10780×2i202111-202408
NO.2
17700LCLEANER ASSY, AIR W/ELEMENT, RH
main17700-F4010i202111-202408
17701CASE SUB-ASSY, AIR CLEANER
main17701-F4010i202111
17702CASE SUB-ASSY, AIR CLEANER, NO.2
main17702-F4010i202111-202408
17705CAP SUB-ASSY, AIR CLEANER
main17705-F4010i202111-202408
17706CCAP SUB-ASSY, AIR CLEANER, LH
main17706-F4010i202111-202408
17765STAY, AIR CLEANER, NO.1
main17765-25010×6i202111
17800CLEANER ASSY, AIR W/ELEMENT, LH
main17800-F4010i202111-202408
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-F4010×2i202111-202408
17880EHOSE ASSY, AIR CLEANER, RH
main17881-F4010i202111-202408
17880FHOSE ASSY, AIR CLEANER, LH
main17882-F4010i202111-202408
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-24010×2i202111-202408
9009900330

14 parts on this diagram · 2 diagrams in section
