WINDSHIELD WASHER

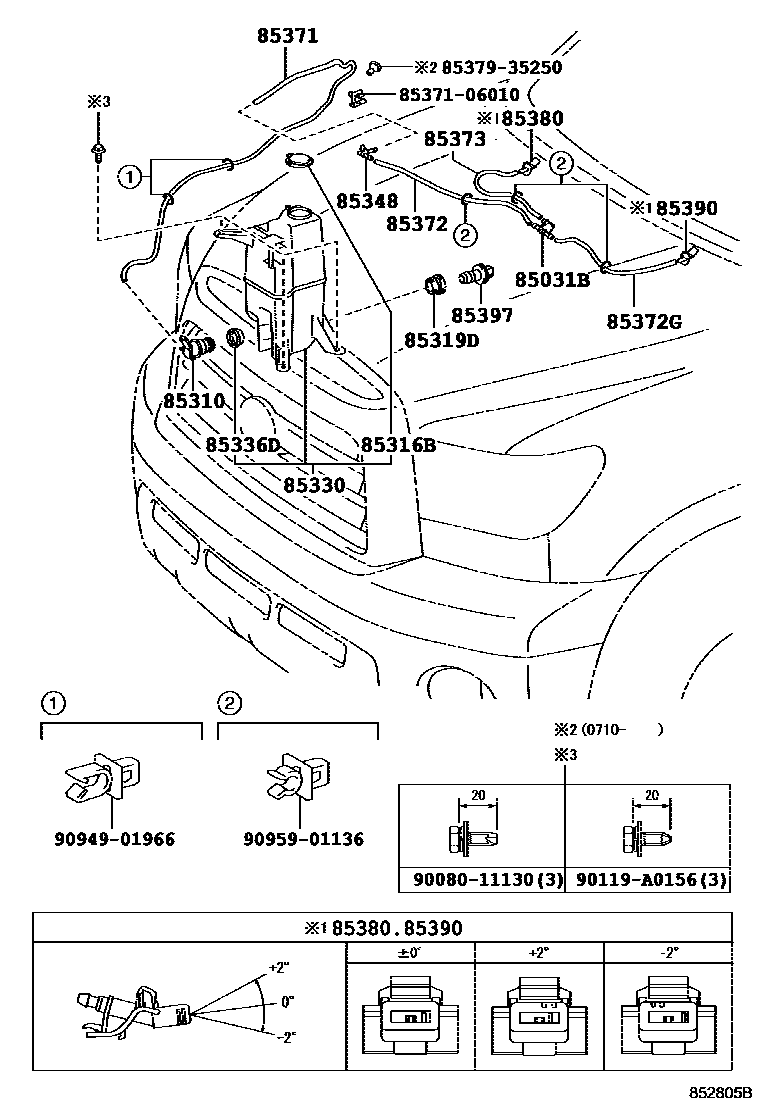

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85321-28020i200611-200904
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-60190i200611-200904
85316BCAP, WASHER, INLET
main85316-0C060i200611-200904
85319DPACKING, FRONT WASHER
main85319-AA020i200611-200904
85330JAR ASSY, WINDSHIELD WASHER
main85315-0C060i200611-200904
85336DPACKING, WINDSHIELD WASHER JAR
main85336-60300i200611-200904
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85377-32220i200611-200904
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85376-0C020i200611-200904
L=1495
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main85375-0C020i200611-200710
L=685
main90068-33033i200711-200904
L=380
main90068-33081i201308-201409
L=530
85372GTUBE, RUBBER
main90068-33052×3i200611-200710
L=570
main90068-33096×3i200710-200904
L=890
main90068-33233i201708-201907
L=740
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-30027×3i200904-201005
L=220
main90068-33035i201708
L=230
main90068-33053×3i200611-200710
L=450
85380NOZZLE & HOSE ASSY, FR WASHER
main85381-0C030i200611-200904
ANGLE 0
main85381-0C040i200904-201308
ANGLE +2
main85381-0C050i201708-201907
ANGLE -2
85390NOZZLE & HOSE ASSY, FR WASHER, LH
main85381-0C030i201708
ANGLE 0
main85381-0C040i201308-201708
ANGLE +2
main85381-0C050i201308-201708
ANGLE -2
85397SWITCH ASSY,LEVEL WARNING
main85397-AA040i200611-200904
8537106010HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
8537935250JOINT
9008011130
90119A0156
9094901966
9095901136

20 parts on this diagram · 1 diagram in section
