RADIATOR GRILLE

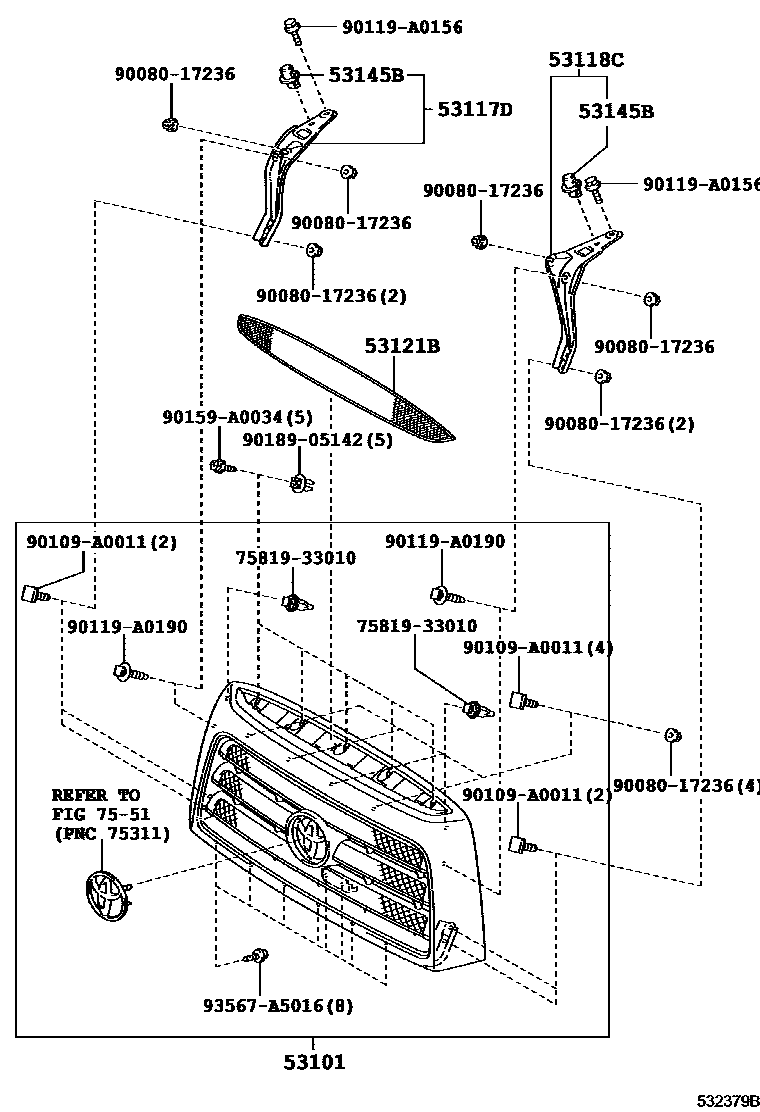

Parts diagram
53101GRILLE SUB-ASSY, RADIATOR
main53100-0C160i200611-200904
PLATED
main53100-0C180i200611-200904
PLATED
main53100-0C230i200904-201308
PLATED
main53100-0C250i200904-201109
PLATED
main53100-0C270i201109-201308
NO PAINT REQ.
main53100-0C280i201508-201708
PLATED; PLATED,1794 EDITION
main53100-0C300i201308-201508
PLATED
main53100-0C310i201308-201708
PLATED
main53100-0C320-A0i201308-201708
SUPER WHITE 2,040
main53100-0C320-B0i201308-201708
SILVER ME.,1D6
main53100-0C320-B1i201308-201708
GRAY ME.,1G3
main53100-0C320-C0i201308-201708
ATTITUDE BLACK MC.,218
main53100-0C320-D0i201308-201708
RED M.M.,3R3
main53100-0C320-E0i201308-201708
DK. BROWN M.M.,4U3
main53100-0C320-J0i201308-201508
DK.BLUE MC.,8T5
main53100-0C320-J1i201508-201708
BLUE M.M.,8T0
main53101-0C020i201708-202002
main53101-0C021i202002
NO PAINT REQ.
main53101-0C040-A0i201708-202002
SUPER WHITE 2,040
main53101-0C040-B0i201708-202002
SILVER ME.,1D6
main53101-0C040-B1i201708-202002
GRAY ME.,1G3
main53101-0C040-C0i201708-202002
ATTITUDE BLACK MC.,218
main53101-0C040-D0i201708-202002
RED M.M.,3R3
main53101-0C040-E0i201708-202002
VINTAGE BROWN PEARL CS.,4X4
main53101-0C040-J0i201708-201808
BLUE M.M.,8T0
main53101-0C040-J1i201908-202002
BLUE,8T6
main53101-0C041-A0i202002
SUPER WHITE 2,040
main53101-0C041-A1i202008
PLATINUM WHITE PEARL MC.,089
main53101-0C041-B0i202002
SILVER ME.,1D6
main53101-0C041-B1i202002
GRAY ME.,1G3
main53101-0C041-C0i202002
ATTITUDE BLACK MC.,218
main53101-0C041-D0i202002
RED M.M.,3R3
main53101-0C041-E0i202002
VINTAGE BROWN PEARL CS.,4X4
main53101-0C041-G0i202008
DK.GREEN,6V7
main53101-0C041-J1i202002
BLUE,8T6
main53101-0C050i201708-202002
main53101-0C051i202002
PLATED
main53100-0C151i200808-200904
NO PAINT REQ.,FRONT BUMPER-CHROME PLATED & RESIN(BLACK)
main53100-0C170-A0i200808-200904
ROAD WARRIOR PACKAGE,SUPER WHITE 2,040; ROCK WARRIOR PACKAGE,SUPER WHITE 2,040
main53100-0C170-B1i200808-200904
ROAD WARRIOR PACKAGE,GRAY ME.,1F9; ROCK WARRIOR PACKAGE,GRAY ME.,1F9
main53100-0C170-C0i200808-200904
ROAD WARRIOR PACKAGE,BLACK,202; ROCK WARRIOR PACKAGE,BLACK,202
main53100-0C170-D0i200808-200904
ROAD WARRIOR PACKAGE,RED,3L5; ROCK WARRIOR PACKAGE,RED,3L5
main53100-0C170-J1i200611-200904
SPORT APPEARANCE PACKAGE,BLUE ME.,8T7
main53100-0C220supersedes 53100-0C230i200904-201005
NO PAINT REQ.,FRONT BUMPER-RESIN(BLACK)
main53100-0C240-A0i200904-201308
ROAD WARRIOR PACKAGE,SUPER WHITE 2,040; ROCK WARRIOR PACKAGE,SUPER WHITE 2,040; SPORT APPEARANCE PACKAGE,SUPER WHITE 2,040
main53100-0C240-B0i200904-201007
ROAD WARRIOR PACKAGE,GRAY ME.,1F9; ROCK WARRIOR PACKAGE,GRAY ME.,1F9; SPORT APPEARANCE PACKAGE,GRAY ME.,1F9
main53100-0C240-B1i201007-201308
ROAD WARRIOR PACKAGE,GRAY ME.,1G3; ROCK WARRIOR PACKAGE,GRAY ME.,1G3; SPORT APPEARANCE PACKAGE,GRAY ME.,1G3
main53100-0C240-C0i200904-201005
ROAD WARRIOR PACKAGE,BLACK,202; SPORT APPEARANCE PACKAGE,BLACK,202
main53100-0C240-D0i200904-201308
ROAD WARRIOR PACKAGE,RED,3L5; ROCK WARRIOR PACKAGE,RED,3L5; SPORT APPEARANCE PACKAGE,RED,3L5
main53100-0C240-J0i200904-201005
ROAD WARRIOR PACKAGE,BLUE ME.,8T7; SPORT APPEARANCE PACKAGE,BLUE ME.,8T7
main53100-0C260-A0i201409-201708
TRD PRO,SUPER WHITE 2,040
main53100-0C260-B1i201508-201609
TRD PRO,GRAY ME.,1G3
main53100-0C260-B2i201609-201708
TRD PRO,CEMENT GRAY ME.,1H5
main53100-0C260-C0i201409-201508
TRD PRO,BLACK,202
main53100-0C260-D0i201609-201708
TRD PRO,RED M.M.,3R3
main53100-0C260-E0i201409-201508
TRD PRO,ORANGE M.M.,4X0
main53100-0C260-E1i201508-201609
TRD PRO,BEIGE,4V6
main53100-0C290i201308-201708
NO PAINT REQ.,LOW PACKAGE
main53100-0C330i201308-201508
PLATED,1794 EDITION
main53101-0C010i201708-202002
LOW PACKAGE; NEW CALEDONIA SPEC&LOW PACKAGE
main53101-0C011i202002
NO PAINT REQ.,LOW PACKAGE; NO PAINT REQ.,NEW CALEDONIA SPEC&LOW PACKAGE
main53101-0C030-A0i201708-202002
TRD SPORT,SUPER WHITE 2,040
main53101-0C030-B1i201911-202002
YOUTH EDITION,GRAY ME.,1G3
main53101-0C030-C0i201911-202002
YOUTH EDITION,ATTITUDE BLACK MC.,218
main53101-0C030-D0i201808-202002
YOUTH EDITION,RED M.M.,3R3
main53101-0C030-J0i201708-201808
TRD SPORT,BLUE M.M.,8T0
main53101-0C030-J1i201808-202002
TRD SPORT,GRAYISH BLUE,8W2; YOUTH EDITION,GRAYISH BLUE,8W2
main53101-0C030-J2i201908-202002
TRD SPORT,BLUE,8T6; YOUTH EDITION,BLUE,8T6
main53101-0C031-A0i202002
TRD SPORT,SUPER WHITE 2,040; YOUTH EDITION,SUPER WHITE 2,040
main53101-0C031-B1i202002
TRD SPORT,GRAY ME.,1G3; YOUTH EDITION,GRAY ME.,1G3
main53101-0C031-C0i202002
TRD SPORT,ATTITUDE BLACK MC.,218; YOUTH EDITION,ATTITUDE BLACK MC.,218
main53101-0C031-D0i201911-202008
SOUTH AMERICA SPEC&YOUTH EDITION,RED M.M.,3R3
main53101-0C031-G0i202008
TRD SPORT,DK.GREEN,6V7; YOUTH EDITION,DK.GREEN,6V7
main53101-0C031-J1i202002
TRD SPORT,GRAYISH BLUE,8W2; YOUTH EDITION,GRAYISH BLUE,8W2
main53101-0C031-J2i202002
TRD SPORT,BLUE,8T6; YOUTH EDITION,BLUE,8T6
main53101-0C060i201709-202002
SOUTH AMERICA SPEC&WESTERN PACKAGE
main53101-0C061i202002
PLATED,MEXICO SPEC&WESTERN PACKAGE; PLATED,SOUTH AMERICA SPEC&WESTERN PACKAGE; PLATED,WESTERN PACKAGE
main53101-0C070-A0i201708-201808
TRD PRO,SUPER WHITE 2,040
main53101-0C070-B0i201708
TRD PRO,GRAY ME.,1G3
main53101-0C070-C0i201708-201808
TRD PRO,ATTITUDE BLACK MC.,218
main53101-0C070-G0i201908-202008
TRD PRO,DK.GREEN,6V7
main53101-0C070-G1i202008
TRD PRO,URBAN KHAKI,6X3
main53101-0C070-J0i201708-201808
TRD PRO,GRAYISH BLUE,8W2
main53101-0C070-J1i201808-201908
TRD PRO,BLUE,8T6
main53101-0C480-A0i202008
MEXICO SPEC&NIGHTSHADE,SUPER WHITE 2,040; NEW CALEDONIA SPEC&NIGHTSHADE,SUPER WHITE 2,040; NIGHTSHADE,SUPER WHITE 2,040; SOUTH AMERICA SPEC&NIGHTSHADE,SUPER WHITE 2,040
main53101-0C480-A1i202008
MEXICO SPEC&NIGHTSHADE,PLATINUM WHITE PEARL MC.,089; NEW CALEDONIA SPEC&NIGHTSHADE,PLATINUM WHITE PEARL MC.,089; NIGHTSHADE,PLATINUM WHITE PEARL MC.,089; SOUTH AMERICA SPEC&NIGHTSHADE,PLATINUM WHITE PEARL MC.,089
main53101-0C480-B0i202008
MEXICO SPEC&NIGHTSHADE,GRAY ME.,1G3; NEW CALEDONIA SPEC&NIGHTSHADE,GRAY ME.,1G3; NIGHTSHADE,GRAY ME.,1G3; SOUTH AMERICA SPEC&NIGHTSHADE,GRAY ME.,1G3
main53101-0C480-C0i202008
MEXICO SPEC&NIGHTSHADE,ATTITUDE BLACK MC.,218; NEW CALEDONIA SPEC&NIGHTSHADE,ATTITUDE BLACK MC.,218; NIGHTSHADE,ATTITUDE BLACK MC.,218; SOUTH AMERICA SPEC&NIGHTSHADE,ATTITUDE BLACK MC.,218
main53101-0C560-A0i202008
TRAIL EDITION,SUPER WHITE 2,040
main53101-0C560-B0i202008
TRAIL EDITION,CEMENT GRAY ME.,1H5
main53101-0C560-C0i202008
TRAIL EDITION,ATTITUDE BLACK MC.,218
main53101-0C560-G0i202008
TRAIL EDITION,DK.GREEN,6V7
53117DBRACKET, RADIATOR GRILLE, LOWER RH
main53117-0C020i200611-200904
main53117-0C030i200904-201005
53118CBRACKET, RADIATOR GRILLE, LOWER LH
main53118-0C020i200611-200904
main53118-0C030i200904-201005
53121BMOULDING, RADIATOR GRILLE, UPPER
main53121-0C050i200611-200904
53145BCLIP, RADIATOR GRILLE GARNISH
main53145-0C010×2i200611-200702
main53145-0C020×2i200703-200904
7551EMBLEM & NAME PLATE
7581933010CLIP, LUGGAGE COMPARTMENT DOOR MOULDING
9008017236
90109A0011
90119A0156
90119A0190
90159A0034
9018905142
93567A5016

14 parts on this diagram · 8 diagrams in section
